Настройка беспроводного моста (WDS) между двумя Wi-Fi роутерами?

Бывают ситуации, в которых необходимо соединить 2 достаточно удаленные точки между собой в локальную сеть. Это требуется для видеонаблюдения за происходящим на участке, или для доступа в интернет на даче с домашнего канала. Проще всего провести видеонаблюдение через беспроводной wi-fi мост.

Беспроводной wi-fi мост – это два устройства, установленные в удаленных точках, соединенные между собой каналом. Если расстояние между точками небольшое 3-5 км, и видимость между ними хорошая, достаточно будет небольших передатчиков, на дальние расстояния потребуются более мощные устройства. Максимальная дальность – 50-55 км. Самый популярный производитель такого рода оборудования – Ubiquiti. Моделей представлено очень много, они различаются по цене и техническим характеристикам.

Чтобы организовать беспроводной мост wi-fi TP link, если расстояние между точками доступа менее 5 км, можно использовать модели UbiquitiNanoStationLocoM2, NanoStationM2, NanoStationLocoM5, в соответствии от дальности их действия.

Более мощные – 10 км–NanoStationM5, NanoBridgeM5 25dBi, NanoBridgeM522dBi, два последних имеют усиленные антенны. Около 25 км осилят PowerBridgeM3 и M5, благодаря своим узконаправленным антеннам. Самое большое расстояние 45-50 км для моделей RocketM2,RocketM5 GPS. В целях стабилизации приема рекомендуется установить дополнительные антенны.

В том случае, если точки расположены на расстоянии 3-5 км, но не в зоне прямой видимости, используйте NanoStationLocoM900, благодаря диапазону в 9000 МГц, радиоволны спокойно преодолевают все препятствия. При установке на улице требуется защита от грозы для предохранения устройства от удара молнией.

Таким образом, для настройки одного wi-fi моста нужно две локальных сети, две точки доступа с антеннами и две грозозащиты.

Настройка

Как настраивать wi-fi мост для видеонаблюдения? После покупки оборудования наступает самое интересное – настройка. Возьмем для примера оборудование фирмы Ubiquitiмодель — NanoStationM5. Прибор работает на 3-5 км и может поддерживать около 40 станций.

Порядок подключения Ubiquiti NanoStationM5:

1. после подключения точки к грозозащите находим на корпусе ip адрес http://192.168.1.20, вводим его в строке браузера и заходим в личный кабинет (логин и пароль – «ubnt»).
2. во вкладке «WireLess» настраиваем все данные.
3. далее настраиваем вторую точку доступа, ее ip стоит поменять, так как он такой же, как первой, изменяем на 192.168.1.21.
4. сохраняем настройки и заходим заново, уже с новым адресом, на вкладке «WireLess» меняем режим на Station.
5. в пункте «SSID» нужно нажать Select, а затем Scan, чтобы найти первую настроенную точку. Копируем ее МАС адрес и вставляем в строку LocktoAPMAC, сохраняем изменения.
6. необходимо также указать расстояние между точками в строке «Distanсe».

На этом настройка завершена.

Алгоритм подключения роутера и репитера:

1. подключите репитер к имеющемуся роутеру;
2. подключитесь к роутеру с ПК. В настройках вручную присвойте новый ip адрес, сохраняя адресной диапазон;
3. зайдите в личный кабинет репитера (учетные данные указаны на нижней части устройства);
4. нажмите «Exit», чтобы закрыть настройки;
5. зайдите во вкладку «Network», если ip изменялся, нажмите «Save» и перезагрузите устройство;
6. репитер теперь находится в рабочем диапазоне сети, поэтому на компьютере необходимо снова установить получение ip автоматически;
7. зайдите в личный кабинет репитера теперь уже с новым адресом (или со старым, если он не изменялся);
8. на вкладке «OperationMode» выберите «Repeater», сохраните изменения и перезагрузите устройство;
9. на вкладке «WireLess» выберите режим работы репитера и введите данные роутера, чей сигнал будет ретранслировать репитер, сохраните настройки;
10. на вкладке «WireLessSecurity» выберите оптимальный режим безопасности, введите код и сохраните;
11. на вкладке «DHCP» установите «Disabled» и сохраните;
12. на вкладке «SystemTools», раздел«Reboot» нажмите«Reboot» и перезагрузите;
13. отсоедините кабель от устройства, через несколько минут репитер должен подключиться к главному роутеру и начать ретранслировать сигнал.

Ценовой диапазон. Стоимость оборудования, позволяющего осуществить беспроводной мост wi-fi варьируется достаточно в широком диапазоне. При выборе не пытайтесь сэкономить, более дешевое оборудование отличается худшим качеством передачи. Дорогие модели обеспечат устойчивые каналы связи, с высокой скоростью и без помех.

Для обеспечения работы wi-fi моста, расстоянием 13-15 км, придется потратить 12-18 тысяч рублей, учитывая все материалы. Для сравнения, беспроводное соединение, предложенное местными провайдерами, обойдется гораздо дороже и будет хуже по качеству. Сэкономить точно не получится.

Беспроводной вай фай мост позволяет соединить две точки с достаточно высокой скоростью передачи. Применяется для различных целей – наблюдение за дачным участком, за пожилыми родственниками, детьми и обслуживающим персоналом дома, пока хозяин на работе, обеспечение доступом в интернет целого СНТ.

Что такое wifi мост?

Это способ подключения интернета или просто локальной сети между компьютерами на близких и дальних расстояниях. Обычно интернет или локальную сеть подключают с помощью проводов, но бывают ситуации, когда невозможно соединить компьютер с другим компьютером или порт интернет провайдера со своим компьютером посредством проводов. К примеру, вы проживаете в деревне в удаленности 5 километров от города, где у вашего знакомого или родственника подключен высокоскоростной интернет, но до вашей деревни только ради вас проводить оптоволоконный кабель никто не станет. Вот тут то и приходит на помощь wi-fi мост . Путем установки wi-fi оборудования на вашем доме в деревне и на доме (балконе, окне, крыше) вашего знакомого или родственника с направленными антеннами, которые будут смотреть друг на друга, создается беспроводная сеть, не уступающая по параметрам проводной сети. И теперь вы можете подключить высокоскоростной интернет от вашего знакомого или попросить у провайдера интернета выделить вам еще один, отдельный порт для подключения вас, это решение в народе называют организацией последней мили.

WiFi мосты так же применяются в ряде других решений. К примеру, для связи удаленного объекта (офиса, магазина, склада), с основным офисом или центром обработки данных. В этом случае вам не потребуется проводить дорогостоящие линии к каждому объекту и организовывать корпоративную VPN сеть. Данное решение более безопасно, более высокоскоростное а, что самое главное не требует оплаты за интернет в каждой точке и платы за организацию VPN.

Wi-Fi мост может быть организован на расстояниях от одного, до десятков километров и поддерживать скорость соединения до 150 мегабит в прямом и обратном канале. Что позволит вам передавать большие объемы данных за минимум времени. Цена wi-fi мостов не велика и порой в несколько раз дешевле, чем вести проводную линию до объекта, а в некоторых случаях это единственный вариант связи с внешним миром. Сейчас организация wi-fi мостов это реальность, а не сказка как несколько лет назад. За последние пару лет технологии беспроводной передачи данных резко шагнули вперед. Чем позволили воспользоваться беспроводным соединением на дальних расстояниях не только крупным компаниям и большим провайдерам связи, которые заламывали огромные суммы за подключение того или иного объекта в удаленности всего одного-двух километров от передатчика. Теперь за цену спутникового интернета имеется возможность подключить не урезанный вариант высокоскоростного интернета с множеством ограничений а, полноценный широкополосный доступ в интернет.

Многие люди в наше время уже не представляют себе жизнь без интернета или других сервисов IP технологии, таких как IPTV. Wi-fi мост позволит вам не только подключить интернет на дальних расстояниях а, так же позволит воспользоваться другими сервисами IP сетей. Такими как IPTV (Цифровое телевидение), VoIP (Телефония). Таким образом, создав wi-fi мост, вы сможете подключить в своем доме или на другом объекте все телекоммуникации разом. Интернет, телефон и телевидение в удаленном поселке от крупного города уже реальность и доступная каждому.

Мой друг Серёга попросил себе в дом интернет. Вот что из этого получилось.

Я посоветовал оборудование для таких линков фирмы Ubiquity . Мы решили «прикурить» интернет от ближайшей пятиэтажки с хорошим безлимитным интернетом. Там живёт один человек, который согласился нам помочь. За одно обещали сделать и ему на дачу интернет.При исследование местности обнаружил неприятную особенность ландшафта: отсутствует прямая видимость до дома Серёги.

Опорная точка на крыше гаража. Слева 5Ггц, справа 2,4Ггц.

Пришлось поставить ретранслятор на крышу гаража, который будет виден, как с пятиэтажки, так и из дома.

Получилось вот такая схема. Зелёным отобразил линки на частоте 5Ггц, красным — 2,4 Ггц. Длинный зелёный линк идёт до дачи хозяина интернета. Линк с «коленом» — это до дома Сергея.

Ubiquiti Nanostation. Слева Loco.

Точка раздачи интернета на крыше пятиэтажки

Я к счастью не занимался работами по установки оборудования, а только настраивал. На фотографии выше видно желание хозяина поднять антенну повыше, что может в дальнейшем сыграть злую шутку: статическим электричество может «выбить» девайс.

Вид на гараж с крыши пятиэтажки.

У нас получилась длина большого линка 5Ггц 500м, малого 300м.Поясню почему я выбрал основные линки на 5Ггц. Частотный диапазон 2,4 очень сильно зашумлён возле многоэтажных домов, т.к. каждый житель желает иметь у себя дома беспроводной роутер. Кстати микроволновые печи и Bluetooth тоже работают на 2,4. В итоге около дома всегда можно поймать с 10-20 непонятных сетей. Особенность диапазона 2,4 в том, что он обеспечивает только 3 независимых канала: 1, 6, 11. Ещё 2,4 сильно законодательно урезан по мощности. С пятёркой всё попроще.

В доме Сергея мы сперва ловили интернет на обычный домашний роутер ASUS RT-N10, который стоит на подоконнике. С него же и раздаём по дому. Из-за такого универсализма падает скорость, но зато ничего не надо покупать. Потом его заменили на уличную точкудоступа Ubiquiti с патч антенной.

В итоге оборудование показывает линк на 50мбит/с, по факту меньше, но всех устраивает. Достаточно не быстро, если заявленная скорость может достигать 150мбит/с, а расстояние близкое. Причина кроется в неточной юстировке антенн и наличие деревьев на пути сигнала. Самое главное что линк не отваливается даже в сильный ливень.

Часто бывает так, что сигнала Wi-Fi роутера никак не хватает на всю квартиру или, например, вам нужно подключить несколько устройств, но так, чтобы они не работали в одной сети. Если у вас вдруг завалялся еще один роутер, то вы можете решить проблему, просто кинув мост между ними. На самом деле, например, вопрос с сигналом решается репитерами, которые ловят сигнал и как бы передают его дальше, однако зачем покупать их, если у вас уже есть все нужное. Сейчас мы рассмотрим, как настроить Wi-Fi мост, на примере оборудования TPLink.

Вначале попробуем ответить на самый частый вопрос по этой теме: Wi-Fi мост – что это такое? По сути, после правильной настройки один роутер, который подключен к интернету, передает сигнал на второй, который просто включен, и последний раздает отдельную сеть. Стоит сразу заметить, что устройства от одного производителя будут в паре работать стабильней.

Настройка моста между двумя роутерами: Видео

Как настроить

Первое, в чем нам стоит разобраться, чтобы создать беспроводной Wi-Fi мост, – это адрес, по которому вы сможете войти в настройки. Зайдите в любой браузер и в адресной строке набирайте либо 192.168.0.1 либо 192.168.1.1 – в результате высветится окно со строками для логина и пароля.

Теперь, если ничего не менялось, вводим в обе строки admin и попадаем на главную страницу установок.

Теперь углубимся в то, что нужно делать на главном устройстве. Слева вы найдете вкладку «Wirelles» или «Беспроводной режим», если у вас русифицирована прошивка. Сразу меняем для удобства название сети и канал – ставим, например, 7, и заканчиваем с основным.

Подключаемся к дополнительному и также попадаем в настройки. Теперь нас уже интересует вкладка «DHCP»: войдя сюда, отключаем, как показано на скриншоте, чтобы не было двух устройств, раздающих сетевые настройки.

Теперь идем в раздел локальной сети или LAN и меняем IP, например, на 192.168.1.2, чтобы не было двух одинаковых адресов. После нажатия на кнопку «Сохранить» или «Save» произойдет перезагрузка роутера.

Когда перезагрузка завершится, должен произойти автоматический возврат в настройки. Теперь, как и на первом устройстве, переходим на вкладку беспроводного режима, меняем название, канал, и внизу ставим галочку у WDS.

Вследствие этого внизу должны появиться дополнительные строки и кнопка «Поиск» или «Survey» — клацаем по ней. Вас перекинет в список доступных сетей – находим по названию первый роутер и справа клацаем по синей надписи «Подключиться».

Чаще всего локальная сеть организуется при помощи проводов, но это не всегда доступно, иногда чересчур дорого. Благодаря развитию технологий, сегодня реально связать в одну сеть объекты, которые находятся друг от друга на достаточно большом расстоянии, при помощи беспроводных каналов связи. Например, можно связать дом и дачу, офис, выделенные подразделения и склад, которые находятся в различных частях города. Для этого используется оборудование, которое называют не иначе как Wifi-мост. Это оборудование организовывает беспроводной между двумя точками, расположенными на некотором расстоянии друг от друга.

Радиус действия Wi-Fi может измеряться как в метрах, так и в десятках километров. Известны случаи организации беспроводной связи между объектами, находящимися на расстоянии 50-60, даже 90 километров. Все зависит от типа и мощности используемого оборудования. Естественно, более мощные приборы стоят в разы дороже, но зачастую это все равно дешевле, чем предлагаемый беспроводной доступ от провайдеров.

Мост Wifi является актуальным решением для создания Эта технология позволяет связать два коммерческих объекта и обеспечить обмен информацией в обход глобальной сети, что иногда имеет большое значение.

Скорость передачи, которую может обеспечить Wifi-мост, зависит от типа и мощности используемых устройств, расстояния между точками доступа, наличия и интенсивности помех и других факторов. Например, сильно может снизить уровень сигнала находящийся между объектами лес, металлические конструкции, а также погодные условия. В условиях повышенной влажности (во время дождя или тумана), скорость Wi-Fi-соединения становится намного ниже, вплоть до провалов сети.

Дальность и надежность соединения во многом зависят от антенны, правильного выбора ее расположения и настроек. Располагать ее стоит на самой большой доступной высоте, направив в сторону второго объекта беспроводной сети. Также мощность сигнала (а значит, и скорость) зависит от параметров кабеля, который находится между антенной и приемно-передающим устройством. Следует обеспечить минимально возможное затухание, потому внимательно отнеситесь к выбору и подсоединению кабеля.

Использовать Wifi-мост может как так и компания. Это оборудование делает намного проще организацию и развитие локальных сетей различного масштаба. Причем даже использование достаточно дорогостоящего, мощного и качественного оборудования обходится намного дешевле, чем аренда выделенных каналов у провайдеров. Аппаратура имеет достаточно большой выбор настроек и функций, которые позволяют добиться хороших результатов и иметь высокую скорость передачи, стабильно работающий канал связи с минимальной зависимостью от погодных условий.

Wifi-мост дает возможность организовать стабильно работающий беспроводной цифровой канал с устойчивой аудио- и видеосвязью. Для защиты передаваемой информации, используются различные методы кодировки и протоколы, дополнительные методы защиты, которые способны предотвратить атаки на сеть или перехват информации.

Эта инструкция поможет настроить Wi-Fi мост на беспроводных точках MikroTik.

В примере мы будем настраивать две Wi-Fi точки Mikrotik SXT Lite2 (RBSXT-2nDr2). Перед установкой точек доступа их нужно настроить «на столе», чтобы потом не ездить с одного объекта на другой для настройки. Такой подход позволит быстро установить беспроводные точки и сэкономит ваше время.

Настройка первой Wi-Fi точки

Сброс заводских настроек устройства

Зайдите в настройки wifi точки с помощью программы Winbox. Если вы первый раз подключаетесь к устройству, то появится окно, в котором нужно нажать кнопку Remove Configuration для очистки заводской конфигурации.

В остальных случаях очистить заводскую конфигурацию можно следующим образом:

1. Откройте меню System — Reset Configuration;
2. Поставьте галочку No Default Configuration;
3. Нажмите кнопку Reset Configuration.

Создание бриджа

Чтобы данные могли передаваться из wi-fi интерфейса в проводной интерфейс, создаем бридж.

1. Откройте меню Bridge;
2. Нажмите красный плюсик;
3. Нажмите OK, чтобы создать бридж с названием bridge1.

Добавим в bridge1 проводной интерфейс.

1. Перейдите на вкладку Ports;
2. Нажмите красный плюсик;
3. В списке Interface выберите проводной интерфейс ether1;
4. В списке Bridge выберите bridge1;
5. Нажмите OK.

Добавим в bridge1 wi-fi интерфейс.

1. Нажмите красный плюсик;
2. В списке Interface выберите wi-fi интерфейс wlan1;
3. В списке Bridge выберите bridge1;
4. Нажмите OK.

Настройка IP адресации бриджа

Присвоим IP адрес бридж интерфейсу:

1. Откройте меню IP — Addresses;
2. Нажмите красный плюсик;
3. В поле Address введите IP адрес и маску, например 192.168.88.100/24;
4. В Interface выберите бридж интерфейс bridge1;
5. Нажмите кнопку OK.

Уменьшение мощности Wi-Fi передатчика

Чтобы точки не глушили друг друга в одной комнате и не вышли из строя, нужно уменьшить выходную мощность Wi-Fi передатчика до 2 dBm.

1. Откройте меню Interfaces, сделайте двойной щелчок по беспроводному интерфейсу wlan1;
2. Нажмите кнопку Advanced Mode;
3. Перейдите на вкладку Tx Power;
4. В списке Tx Power Mode выберите card rates;
5. В поле Tx Power введите 2 dBm;
6. Нажмите кнопку Ok.

Настройка Wi-Fi интерфейса

Настроим параметры беспроводного интерфейса:

1. Откройте вкладку Wireless;
2. Mode выберите режим bridge (мост);
3. Band выберите 2GHz-only-N (работать только в N стандарте). Этот позволит получить максимальную скорость передачи данных.
4. Channel Width выберите 20MHz (ширина канала 20 МГц). 40МГц используйте тогда, когда у вас гигабитное устройство и прокачка будет более 100 Мбит/с. В остальных случаях используйте полосу 20MHz;
5. В Frequency выберите рабочую частоту;
6. В SSID укажите название беспроводной точки;
7. Wireless Protocol выберите nv2. Это фирменный протокол MikroTik, который позволит увеличить стабильность работы соединения «точка-точка».
8. Нажмите кнопку Apply.

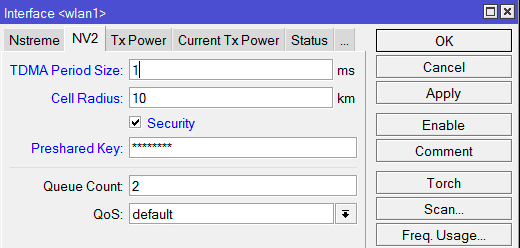

Выполняем настройку протокола NV2:

1. Перейдите на вкладку NV2;
2. TDMA Period Size поставим 1. Этот параметр задает период передачи данных от 1 до 10. Чем меньше значение, тем меньше задержка, однако и меньше максимальная скорость. Чем больше значение, тем больше скорость, однако возрастает задержка. Для wi-fi моста рекомендуется использовать значения 1-2;
3. В Cell Radius указываем дальность работы клиента. Минимальное расстояние может быть 10 км.
4. Ставим галочку Security и в поле Preshared Key вводим пароль для подключения к беспроводной сети.
5. Нажмите кнопку Apply.

Наше устройство двухполяризационное и поддерживает режим MIMO с канальной скоростью до 300 Мбит/с. По умолчанию работает только один канал приема/передачи, поэтому режим MIMO не используется. Чтобы включить режим MIMO, нужно задействовать второй канал второй канал приема/передачи.

1. Откройте вкладку HT;
2. Поставьте галочки на chain1;
3. HT Guard Interval выберите long. Данный параметр включает длинный защитный интервал. HT Guard Intervalследует выбирать long, если устройство будет использоваться снаружи помещения с беспроводным стандартом N. Это позволит повысить стабильность работы устройства.
4. Нажмите кнопку Apply.

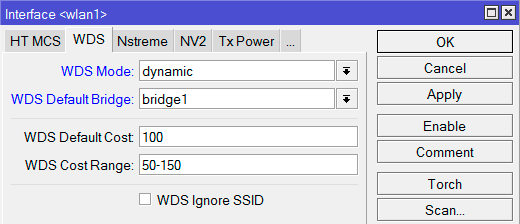

Настроим автоматическое добавление интерфейсов WDS в бридж:

1. Откройте вкладку WDS;
2. WDS Mode выберите dynamic;
3. WDS Default Bridge выбираем наш бридж интерфейс bridge1;
4. Нажмите кнопку OK.

Теперь включим беспроводной интерфейс:

1. Откройте меню Interfaces;
2. Кликните правой кнопки мыши на беспроводном интерфейсе wlan2 и в выпадающем меню выберите Enable.

Увеличение очередей интерфейсов

Чтобы Wi-Fi мост передавал данные без потерь, нужно увеличить размеры очередей проводного и беспроводного интерфейсов:

1. Откройте меню Queues и перейдите на вкладку Queue Types;
2. Откройте двойным щелчком мыши ethernet-default;
3. В поле Queue Size укажите размер очереди 500 packets;
4. Нажмите кнопку OK;
5. Откройте двойным щелчком мыши wireless-default;
6. В списке Kind выберите pfifo;
7. В поле Queue Size укажите размер очереди 500 packets;
8. Нажмите кнопку OK;

Смена пароля администратора

Чтобы никто кроме администратора не зашел в настройки устройства, нужно задать пароль администратора:

1. Откройте меню System — Users;
2. Сделайте двойной щелчок мыши по пользователю admin;
3. Нажмите кнопку Password;
4. В поле New Password введите пароль;
5. В поле Confirm Password повторите пароль;
6. Нажмите кнопку OK и в следующем окне также нажмите OK.

Настройка второй Wi-Fi точки

Настройка второй беспроводной точки очень похожа, за исключением некоторых моментов.

При настройке IP адресации укажите для бридж интерфейса IP адрес, который отличается от первой точки, например 192.168.88.200/24.

При настройке Wi-Fi интерфейса на вкладке Wireless сделайте следующие изменения:

• Выберите в Mode режим station wds;
• В SSID укажите имя первой беспроводной точки;

Настройка Wi-Fi точек во время установки

Увеличиваем выходную мощность Wi-Fi

Перед установкой не забудьте увеличить выходную мощность беспроводного интерфейса wlan1, которую мы уменьшали до 2 dBm во время настройки устройств в одном помещении. Высокую мощность ставить не нужно, достаточно установить около 18 dBm.

Юстировка антенн MikroTik

Во время монтажа беспроводных точек важно точно направить их друг на друга.

Откройте настройки беспроводного интерфейса wlan1 и перейдите на вкладку Status.

Сначала направляйте антенны в горизонтальной плоскости и следите за уровнями Tx/Rx Signal Strength, а потом в вертикальной плоскости. Хорошими уровнями считаются -60…-70 dBm.

Также смотрите, чтобы перекос по поляризациям был минимальный. Значения Tx/Rx должны быть в идеале равны.

Анализ параметров подключения

В настройках wifi интерфейса wlan1 на вкладке Status отображаются параметры подключения, которые помогут оценить качество работы соединения «точка-точка», и сделать корректировки в настройке при необходимости.

Значения параметров подключения:

• Band – частота, на которой работает базовая станция.
• Frequency – частота, на которой соединился клиент.
• Wireless Protocol — беспроводной протокол.
• Tx/Rx Rate – скорость соединения.
• SSID – имя базовой станции.
• BSSID – MAC-адрес базовой станции.
• Radio Name – имя противоположной точки.
• Tx/Rx Signal Strength – суммарные уровни сигналов по обоим радиоканалам, с которыми клиент соединился с базой. Уровень Wi-Fi сигнала считается хорошим, если находится в пределах -60…-70 dBm. Если уровень приема в пределах -1…-60 dBm, то у вас идет переусиление и нужно уменьшить выходную мощность wifi. Если уровень приема в пределах -70…-90 dBm, то уровень сигнала слабый и нужно увеличить выходную мощность wifi.
• Tx/Rx Signal Strenght Ch0 – уровень сигнала на передачу/прием по нулевому радиоканалу.
• Tx/Rx Signal Strenght Ch1 – уровень сигнала на передачу/прием по первому радиоканалу.
• Noise Floor – шум на этой частоте со стороны клиента. Нормальным значением шума считается -95 и более. Если значение шума -90, то связь будет нестабильной. В этом случае нужно перейти на более свободную от помех частоту или уменьшить ширину канала.
• Signal To Noise – отношение сигнал/шум. Чем больше это значение, тем лучше. Значение 5…15 — низкое, 15…30 — среднее, 30…60 — высокое.
• Tx/Rx CCQ – качество канала на передачу/прием. Этот параметр показывает, на сколько процентов реальная прокачка от скорости соединения. Чем выше значение, тем лучше. Значение 1…50 — низкое, 50…80 — среднее, 80…100 — хорошее. Бывают ситуации, когда сигнал хороший, а прокачка и стабильность низкая. Именно по этому параметру можно это определить.
• Overall Tx CCQ – усреднённый CCQ только на передачу Tx. На базовой станции он показывает усреднённые значения по качеству передачи на всех подключившихся wifi клиентах.
• Distance – расстояние до противоположной точки.
• Router OS Version – версия операционной системы на противоположной точке.
• Last IP – последний IP адрес, прошедший через точку доступа.
• WDS Link – показывает, что канал работает в WDS.

Определение:

В беспроводных сетях режим моста (Bridge) позволяет двум или более точкам доступа взаимодействовать друг с другом, таким образом, объединяя вместе несколько локальных сетей.

 Некоторые точки доступа поддерживают режим моста только с одной точкой доступа. Другие могут взаимодействовать сразу с несколькими точками доступа (соединение типа точка-многоточка). В данной статье рассматривается вопрос настройки функции моста в режиме точка-точка.

Примечание:

1. Вам понадобится установить режим моста на обеих точках доступа (TL-WA501G/TL-WA601G). Для этого воспользуйтесь поданными ниже инструкциями.

 2. Перед началом настройки узнайте и запишите МАС адреса точек доступа.

На нижней панели устройства есть этикетка, на которой указан МАС адрес.

 Настройка точки доступа (TL-WA501G/TL-WA601G)

Шаг 1

Подключите к компьютеру TL-WA501G/TL-WA601G, затем войдите в web-интерфейс управления. Для этого введите IP адрес 192.168.1.1 в адресную строку браузера.

Если вы не можете войти в web-интерфейс управления, посетите страницу Как войти в web-интерфейс управления TL-WA501G/TL-WA601G.

Шаг 2

При необходимости измените сетевой IP адрес точки доступа (TL-WA501G/TL-WA601G) во избежание конфликта IP адресов. Для получения более детальной информации по этому вопросу, пожалуйста, посетите страницу Зачем и Как сменить IP адрес WA501G/TL-WA601G.

После изменения IP адреса вашей точки доступа вам нужно будет снова пройти авторизацию уже с использованием нового IP адреса. Помните, что обе точки доступа не могут иметь одинаковый IP адрес.

Шаг 3

Переведите TL-WA501G/TL-WA601G в режим Point to Point Bridge (Моста с точкой доступа).

 1. Нажмите Wireless (Настройки беспроводного подключения) -> Wireless Mode (Режим беспроводного подключения) с левой стороны и укажите режим Bridge (Point to Point). После этого введите МАС адрес другой точки доступа (TL-WA501G/TL-WA601G), которую вы хотите подключить, в соответствующее поле.

Примечание:

Каждые две цифры МАС адреса должны быть разделены символом «-»; введите МАС адрес второй точки доступа и проверьте правильность всех адресов. При наличии ошибок вам не удастся установить соединение.

2. После выполнения настроек сделайте отметку в поле Reboot (Перезагрузка) и нажмите кнопку Save (Сохранить). Все настройки войдут в действие после перезагрузки устройства.

После выполнения данных инструкций настройка режима Моста между двумя точками доступа будет завершена.

Дополнительная информация:

На страничке настроек есть функция, называемая With AP Mode (С поддержкой режима ТД). Если вы активируете ее, то точка доступа (TL-WA501G/TL-WA601G), переведенная в режим Моста, сможет также одновременно работать в режиме ТД. Это означает, что вы сможете подключать другие устройства-клиенты к данной точке доступа, даже если она работает в режиме Моста.

 Если вы не активируете данную функцию, вы не сможете подключить устройства-клиенты к данной точке доступа, когда она настроена на режим Моста.

Дополнительные статьи:

Как войти в web-интерфейс управления TL-WA501G/TL-WA601G

Зачем и Как сменить IP адрес WA501G/TL-WA601G

Используемые источники:

• https://iuni.ru/how-to-organize-a-wireless-bridge-between-two-buildings-wifi-bridge-wireless-tuning-radio-wifi.html
• http://www.planetatech.ru/stati/8/primer-nastroiki-wi-fi-mosta-mikrotik/
• https://www.tp-link.com/ru/support/faq/176/
