Цена: 1.89 USD

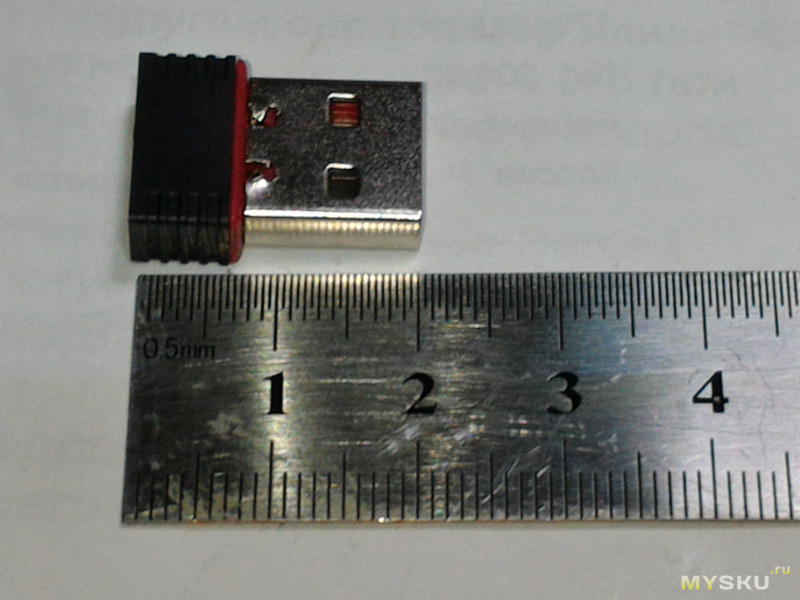

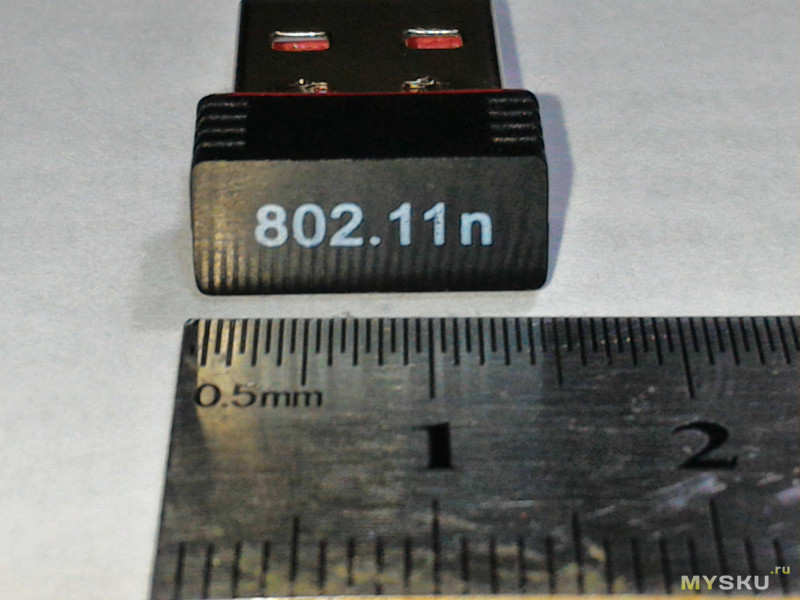

Добрый день, хочу представить вашему вниманию обзор USB WI-FI адаптера формата 802.11 bgn. Обещано 150 Мбит/сек. Ну что же проверим доступными способами в реальных домашних условиях. Самому было интересно, на что способен данный «микробный» гаджет. Был куплен за свои кровные ради экспериментов и для удовлетворения любопытства. Будут тесты скорости в различных условиях и разборка. Кто заинтересовался читаем далее. Заказал, доставка заняла около 40 дней. Не плохо, для неотслеживаемой посылки. Выбор делал по большому количеству заказов (более 6К и отзывов более 5К) Упаковка стандартная (просто конверт). Содержимое конверта — полиэтиленовый пакет на зип застежке с адаптером внутри. Драйеров в комплекте нет, у меня на windows 10 и 8.1 заработал сразу. Продавец дает ссылку на них или обещает выслать их на почту. Достаем, выполняем измерение габаритов адаптера (длина х ширина) толщину не измерил:

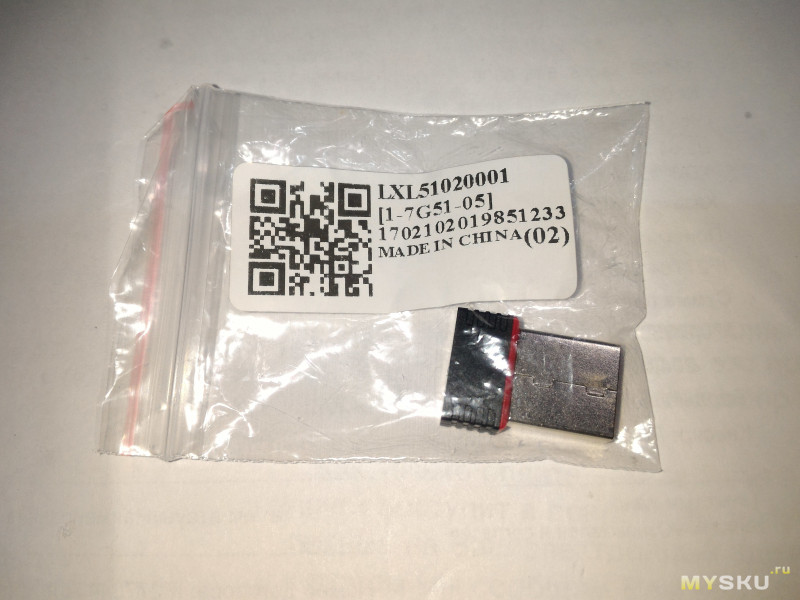

Дополнительная информация: считывание QR кодаКстати на упаковочном пакете нанесен какой то QR код, удовлетворяем любопытство, считываем его сканером и получаем:

Похоже на дату упаковки или лота с номером на складе или что то типа того. Приступим к тестированию. Решил для достоверности результатов не тестировать скорость интернета с помощью speedtest (да правда у меня она и не ахти — только 10 Мбит/сек ко мне и 1 Мбит/сек от меня. Да, вы не поверите, но бывают такие скорости в 2017 году. Но выбора у нас нет, что имеем то и есть.)Характеристики и ссылка на драйвера на странице продавца

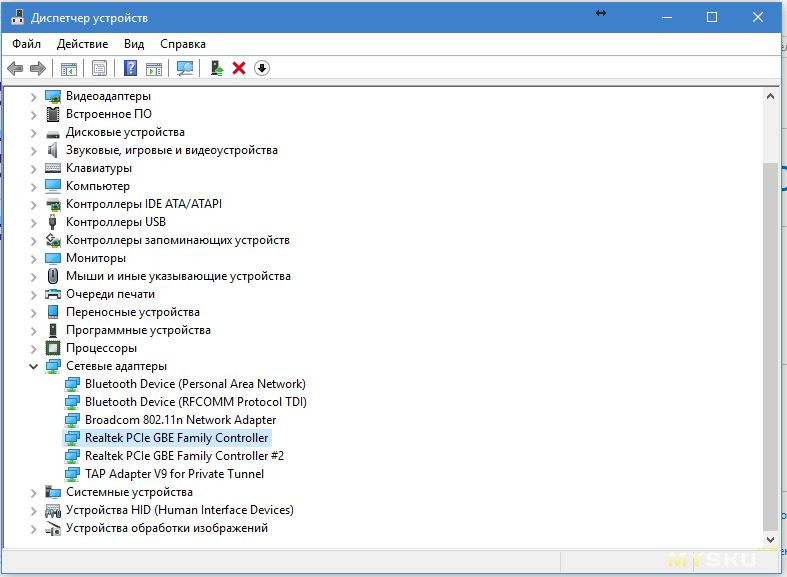

Буду передавать файлы внутри своей домашней сети с компьютера (в мини ПК две гигабитные сетевые карты Realtek PCIe GBE Family Controller):

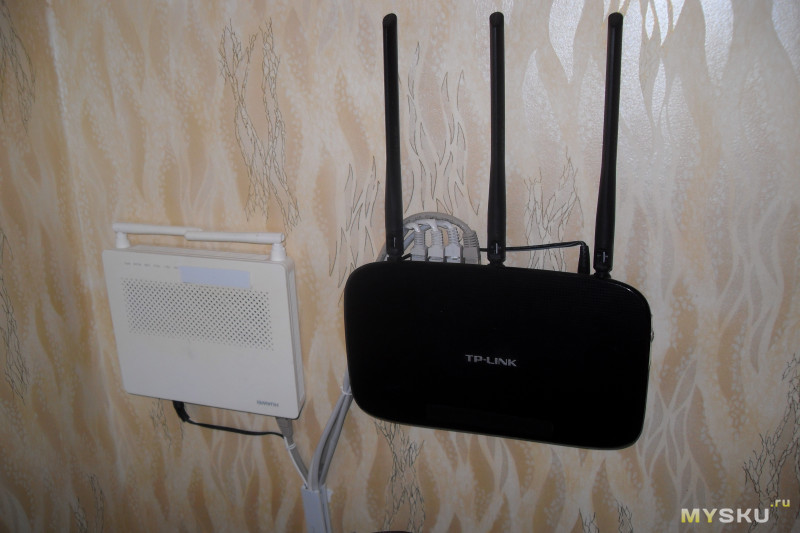

подключенного по витой паре к роутеру TP LINK TL-WR 940N:

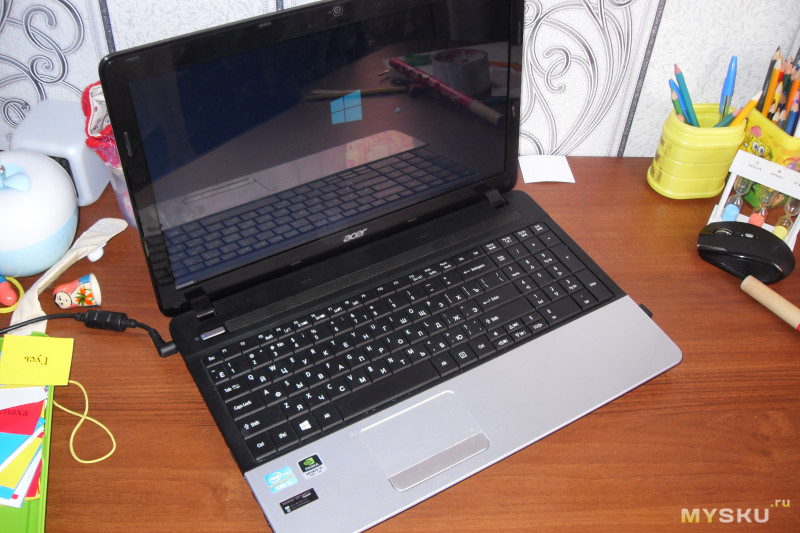

и далее по WiFi через данный адаптер на ноутбук Acer:

Подключаем адаптер к ноутбуку, ждем определения его системой, после этого отключаем встроенный mPCI e адаптер ноутбука.

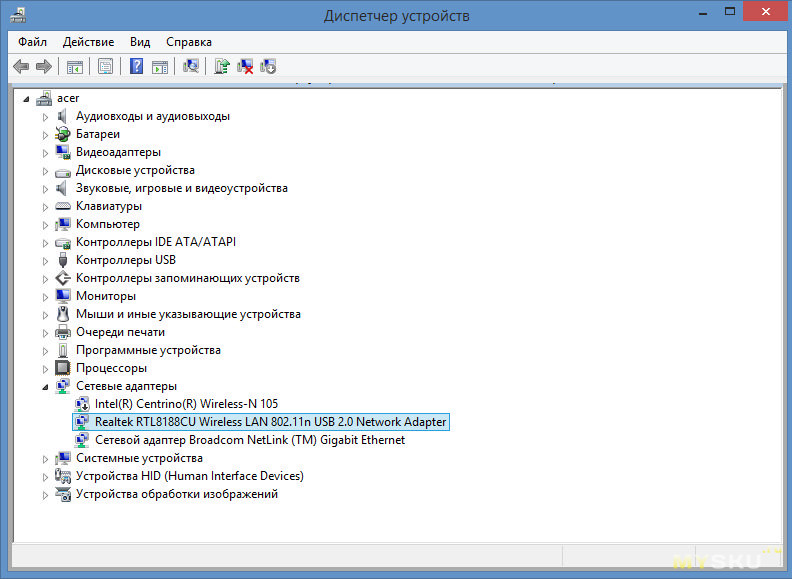

Обнаружился сетевой адаптер с чипом Realtek RLT8188CU. Небольшой даташит по Realtek RTL8188CU: lib.chipdip.ru/974/DOC000974407.pdf Для передачи выбран тестовый файл формата AVI объемом 2.8 Gb. Поехали.1. Тестирование практически в идеальных условиях. Дальность от роутера около 1,0 метра, без преград. Скорость на принимающей стороне: Скорость приема (пиковая) — 11,8 Мбайт/сек (94,2 Мбит/сек) (по данным программы BitMeter Ver 3.5.10). На отдающем компьютере:

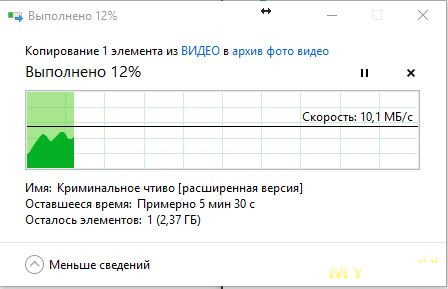

Скорость на отдачу (штатными средствами windows) — 10,1 Мбайт/сек. Ну что-же не плохо. Напомню, что обещали 150 Мбит/сек. Вы можете возразить, что возможно присутствует ограничения по скорости считывания порта USB2.0 ноутбука. Хорошо проверим и это условие. Присоединяем флешку USB 3.0 к ноутбуку и копируем файл объемом более 2 Гб с нее на жесткий диск ноутбука.

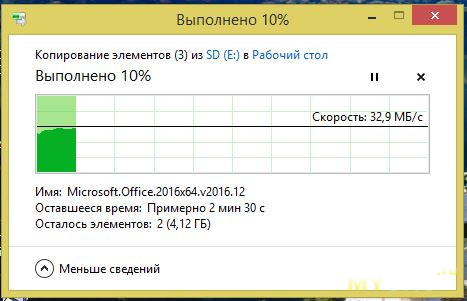

Получаем скорость считывания 32,9 Мбайт/сек. Как видим ограничения порта USB2.0 нет, имеется даже 3-х кратный запас скорости. Таким образом делаем вывод, что USB WI-FI адаптер может принимать со скоростью до 95 Мбит/сек (и наверное передавать с такой же скоростью). 150 Мбит/сек я выжать не смог. В реальной жизни такой скорости должно хватать 90% пользователей.2. Продолжим тестирование. Усложняем условия работы. Добавляем между роутером и USB WI-FI адаптером 1-у бетонную стену (уходим в соседнюю комнату). Дальность от роутера около 6,0 метров. Скорость на принимающей стороне: Скорость приема (пиковая) — 7,7 Мбайт/сек (61,8 Мбит/сек) (по данным программы BitMeter Ver 3.5.10). На отдающем компьютере:

Скорость на отдачу (штатными средствами windows) — 5,37 Мбайт/сек. Ну вот видим снижение скорости, и уменьшение стабильности приемо-передачи, выраженное в больших пиках скорости и глубоких провалах, таким образом среднюю скорость приема в данных условиях можно принять около 45 Мбит/сек. Считаю неплохо.3. Продолжим тестирование. Еще более усложняем условия работы. Добавляем между роутером и USB WI-FI адаптером 2-у бетонную стену (уходим в другую соседнюю комнату, она ближе, но между ними две стены и коридор). Дальность от роутера около 4,5 метров. Скорость на принимающей стороне: Скорость приема (пиковая) — 3,4 Мбайт/сек (27,3 Мбит/сек) (по данным программы BitMeter Ver 3.5.10). На отдающем компьютере:

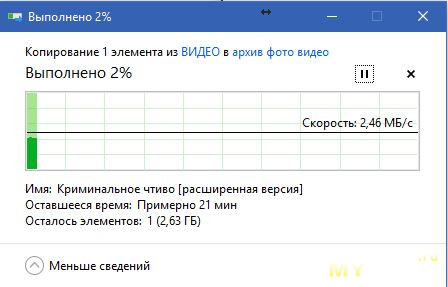

Скорость на отдачу (штатными средствами windows) — 2,46 Мбайт/сек. У меня в этой комнате, при таких тяжелых условиях не каждый смартфон и планшет нормально коннектится с сетью. Видим довольно большое снижение скорости, и еще большее уменьшение стабильности приемо-передачи (четко видны разрывы в графиках передачи файла), большие пики и глубокие провалы скорости, таким образом среднюю скорость приема в данных условиях можно принять около 18 Мбит/сек. Считаю тоже неплохо для такой крохи. Интересно было посмотреть на внутреннее устройство адаптера. Вскрываем его. Острым предметом (типа шило) отгинаем вверх два загнутых фиксатора на USB коннекторе.

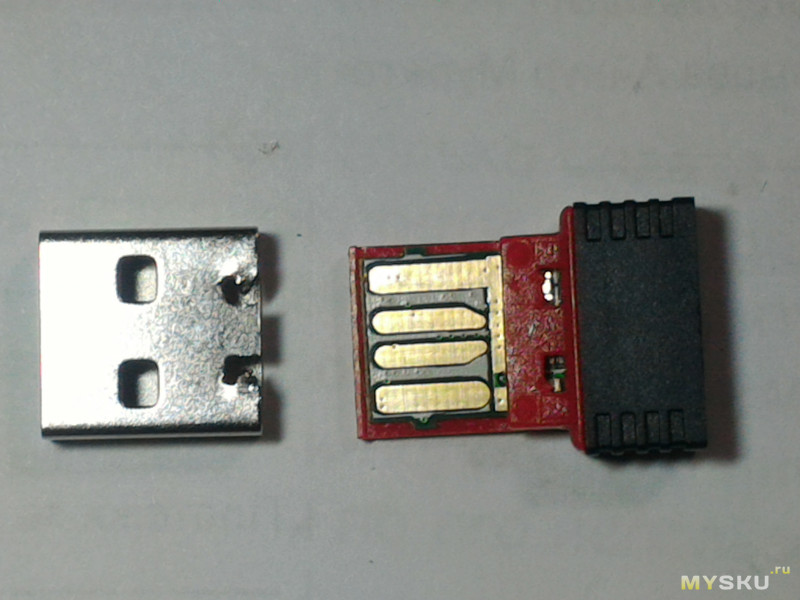

Снимаем металлическую часть. Видим контакты USB на печатной плате.

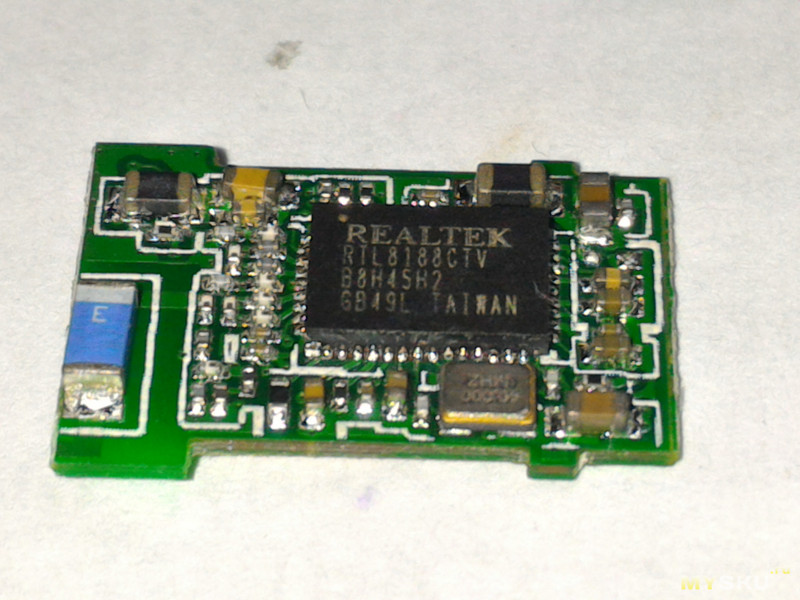

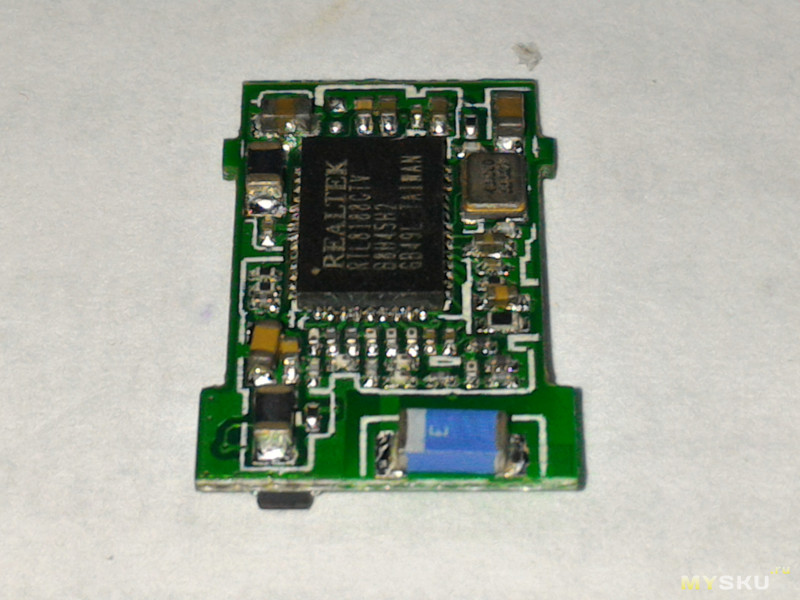

Переворот на 180 градусов. нашему вниманию предстает сам чип Realtek RLT8188CTV (напомню, что системой определялся как RLT8188CU). Особой разницы в характеристиках не заметил, и в тонкости не вдавался. Даташит Realtek RLT8188CTV: datasheetbay.com/pdf/855185/RTL8188CTV.html

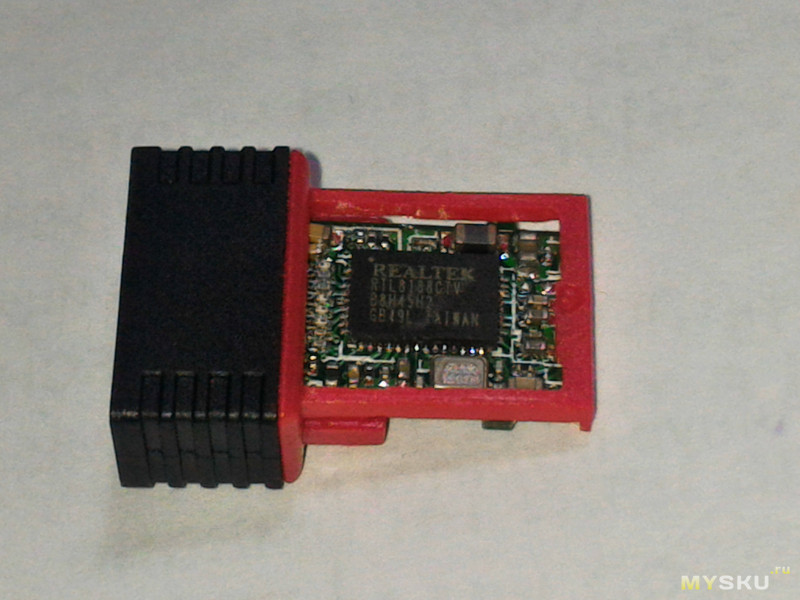

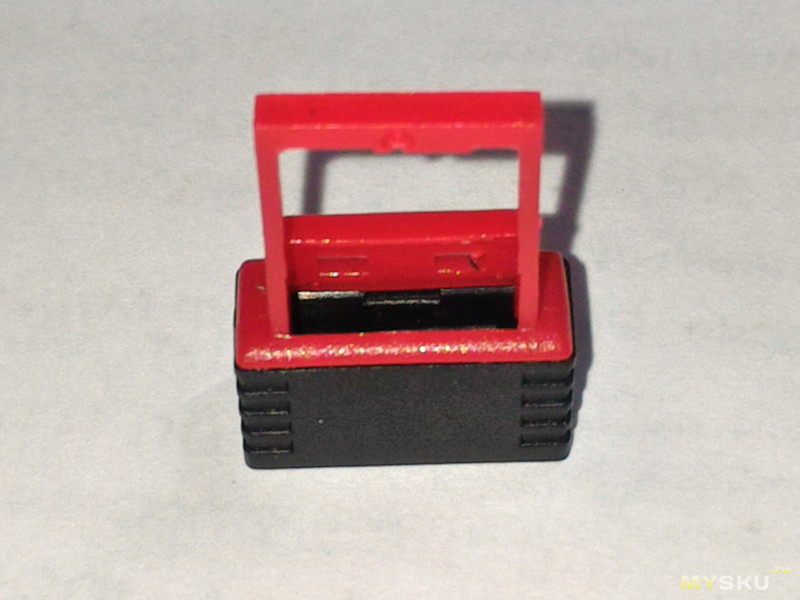

Вынимаем печатную плату (не без труда) из красной пластиковой рамки.

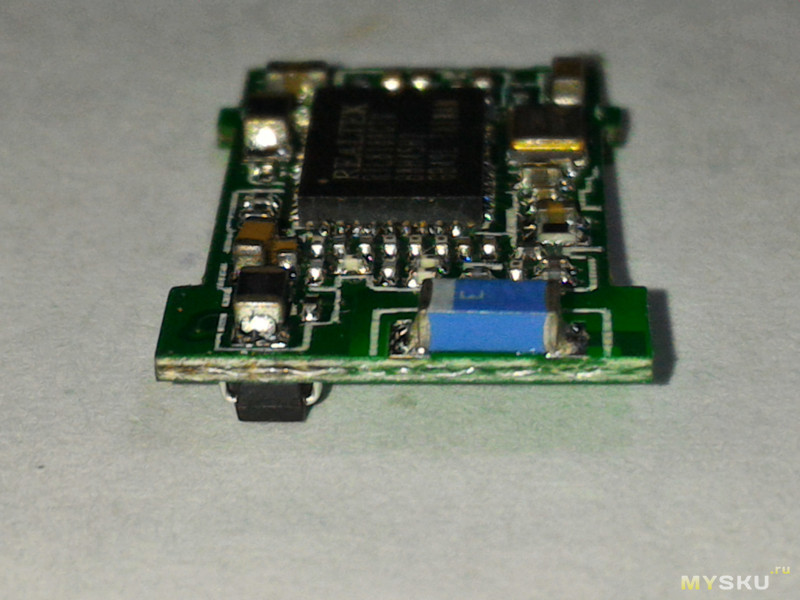

И оборотная сторона платы.Дополнительная информация — еще фото внутренностей

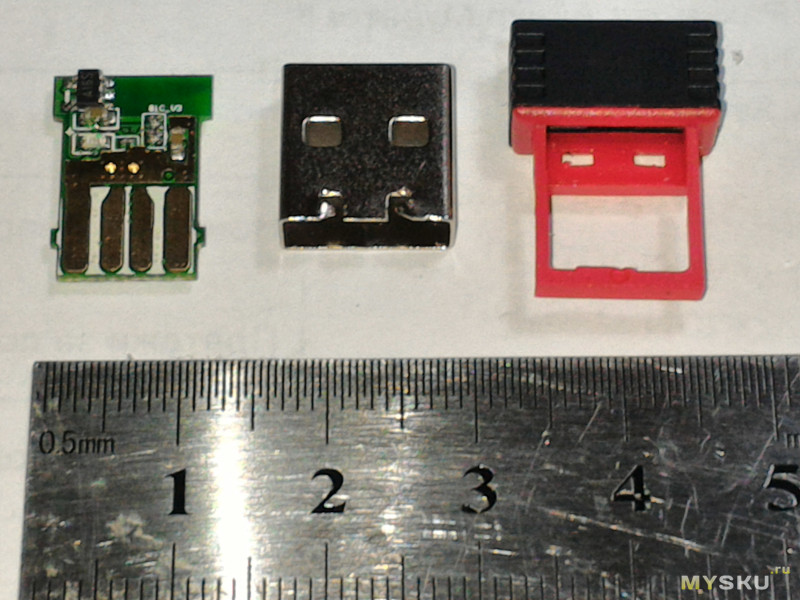

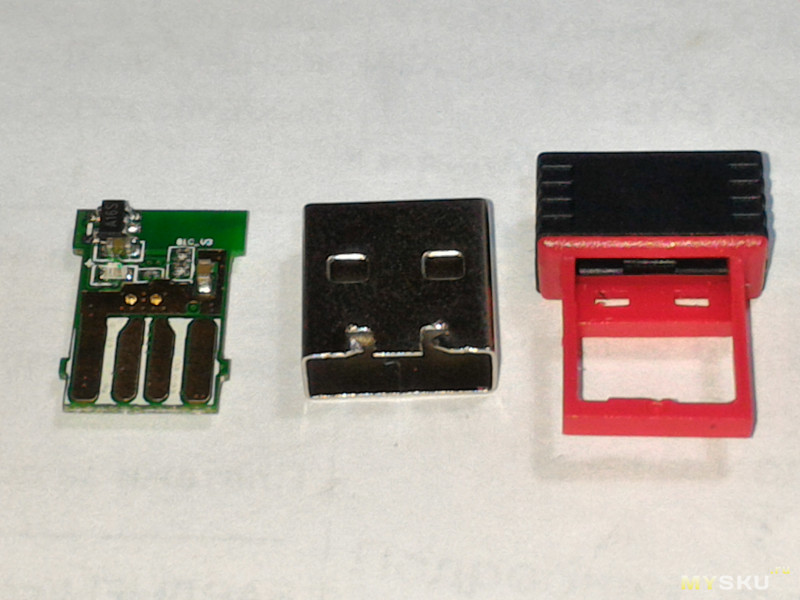

Дополнительная информация — фото всех деталей адаптера

Хотел найти антенну, не смог. Вроде бы как и должна быть, а ее не видно. Может антенна этот голубой элемент платы? Или вероятно она во внутренних слоях многослойной печатной платы. Если я не прав — поправьте пожалуйста в комментариях. Были мысли по апгрейду антенны (имеются 5db от старых роутеров). Но видимо от этого придется отказаться, так как реализация затруднена. На форумах (типа 4PDA) пишут много о значительном нагреве адаптера при работе, особенно при продолжительной работе вплоть до отключения или выхода из строя. Да, действительно он греется, но как сильно? Я инфракрасным термометром замерить не смог, так как надо было мерить температуру чипа, а во время разборки при отключении он успевал охладиться до 40-45 градусов. Решил внести небольшую модернизацию, для смягчения условий работы при перегреве: Проложил кусочек термопроводящей резины между чипом и металлическим корпусом USB (предвижу разноплановые комментарии о пользе или вреде данной модернизации). По моему мнению тепло от чипа должно быстрее уходить в корпус USB теоретически минуя или минимизируя нагрев печатной платы адаптера. Так же пишут, что китайцы грешат недоработкой схемы, или экономией деталей. В частности чип Realtek RLT8188CU рассчитан на питание 3,3 вольта, а в USB 5 вольт и из-за этого возникает перегрев и выход его из строя. Ищем на плате понижающий преобразователь питания 5-3,3 вольта. Вроде как это он (KB3426, корпус SOT23-5, маркировка А16S) Даташит КВ3426: www.s-manuals.com/pdf/datasheet/k/b/kb3426_kingbor.pdf Значит с питанием 3,3 вольта все нормально. Выводы: Покупать можно для временной замены при выходе из строя штатного адаптера компьютера или ноутбука. На андроиде не испытывал и на странице продавца это не указано.Плюсы: 1. Маленькие габариты; 2. Низкая цена; 3. Довольно хорошая скорость приемо-передачи и дальность (учитывая размеры адаптера);Минусы 1. Повышенный нагрев (вероятность выхода из строя при длительной работе, по информации на форумах); 2. Невозможность апгрейда антенны; 3. Не драйверов в комплекте (низкая цена), но на windows 10 и 8.1 они мне и не понадобились.

Программное обеспечение на базе ПК для поддержки различных драйверов WLAN

Невозможно подключиться к Интернету, если соответствующие сетевые драйверы недоступны или не распознаются. Программный пакет, известный как «WLan Driver 802.11n Rel. 4.80.28.7.zip», может поддерживать множество драйверов беспроводной локальной сети (WLAN).

Основная цель этого продукта

Драйвер WLan 802.11n Rel. 4.80.28.7.zip может работать вместе с множеством сетевых драйверов Broadcom. Некоторые из них включают совместимость с инфраструктурой 802.11. Поддержка предлагается для 802.11a, 802.11b, 802.11a и 802.11n. Обратите внимание, что этот комплект программного обеспечения также применим для многодиапазонных сетевых адаптеров 802.11. Этот пакет был разработан Acer, и он предназначен только для сетевых адаптеров Broadcom.

Дата выпуска, операционные системы и требования к памяти

Драйвер WLan 802.11n Rel. 4.80.28.7.zip был впервые выпущен в июне 2006 года. Он предназначен для использования с различными операционными системами Windows, включая Windows XP, Windows Vista, Windows 95, Windows 98, Windows 2003 и Windows NT4. Обратите внимание, что для новых систем может потребоваться другой комплект драйверов. Для этой программы потребуется не менее 9,48 мегабайт свободной памяти, и ее можно загрузить в формате ZIP.
