Иногда пользователям персонального компьютера или ноутбука требуется произвести распиновку интернет-кабеля в домашних условиях (из-за проблем с имеющимся штекером). Это можно сделать, используя несколько схем и инструментов. В статье будет подробно рассказано, что такое распиновка интернет кабеля, и какие методы можно использовать для проведения операции в зависимости от конкретной ситуации.

Содержание

Методы обжатия

В кабеле для интернета используется витая пара, которая состоит из 8 жил (или меньше — 4). Поэтому необходимо применять особые методы соединения (желательно со специальным оборудованием), поскольку, если контакт будет некачественный, то работа с интернетом станет недоступной.

Для проведения операции желательно использовать специальный обжиматель для гнезд интернет разъема RJ-45. Также можно использовать специальные клещи, которые называются «обжимкой». В экстренных ситуациях знатоки могут воспользоваться и обычной плоской отверткой или плоскогубцами, но такая процедура будет являться одной из самых ненадежных (есть риск повредить кабель и сам штекер).

Важно! Сам метод обжимки довольно прост: необходимо просто вставить провод в гнездо и применить специальные клещи, нажав на них до упора. Куда сложнее определиться со схемой.

С помощью клещей можно не только проводить вышеописанную операцию, но также очищать изоляцию, откусывать лишний кабель, или ровнять провода перед обжимкой.

Если специального устройства нет, то, как уже было сказано выше, можно использовать и «домашний метод» обжимки — применив отвертку и нож:

• аккуратно зачистить кабель, не повредив его;
• поставить жилы в коннектор по нужной схеме;
• надавить на каждый контакт поочередно, проведя таким образом фиксацию.

Домашний метод имеет ряд недостатков, например, отвёртка будет постоянно соскальзывать, и есть вероятность повредить провод.

Для проведения операции также можно использовать метод с плоскогубцами. Но проводить такую операцию очень неудобно, поскольку можно повредить пластмассовый корпус коннектора. Требуется проводить обжим с каждой стороны кабеля. Если в середине несколько поводков не будут прижиматься полностью, то желательно вернуться к методу с отвёрткой.

Основные схемы распиновки

Чтобы завершить операцию успешно, необходимо правильно располагать имеющиеся провода в коннекторе RJ-45. Существует несколько схем разводок: прямая (распиновка интернет кабеля на 8 проводов) и перекрестная.

Первая обозначается маркировкой 568В, вторая — 568А. Используя прямой метод, можно соединить роутер с персональным компьютером или другим устройством. Вторую схему желательно применять для соединения нескольких компьютеров (или ноутбук-ПК) напрямую.

Важно! Обычно используется прямой метод соединения кабеля с коннектором.

Выбор схемы распиновки проводов

Схему распиновки нужно выбирать, основываясь на фактически имеющемся кабеле и вариации соединения нескольких устройств.

Важно! Если проводники будут перепутаны в процессе распиновки, то сетевой адаптер может выйти из строя, поскольку к нему подводится питание и возможна перегрузка.

Прямая схема витой пары для интернета используется для связи с коммутатором сетевой карты. Перекрестная — для соединения нескольких сетевых карт (ПК-ПК), и является довольно устаревшей.

Еще можно использовать схему для витой пары с 4 жилами. Она применяется для связи с периферийным аппаратом, а потому схема исключительно прямая (цифры на рисунке обозначают номера контактов — они должны быть и на корпусе при фактическом подключении).

Виды цветовых схем для LAN-провода

Существует специальный сертификат EAI/TIA-568, где указывается наличие цветовой схемы, которую можно использовать для обжима LAN кабелей. Желательно узнать о каждом из них подробнее, чтобы не совершить ошибок при совершении рассматриваемой операции.

«Ленивая» обжимка при наличии 2 пар

Это один из самых простых методов, а потому используется довольно часто, несмотря на некоторые недостатки. Схема подходит для подключения тех устройств, скорость передачи интернета которых не превышает 100 Мбит в секунду.

Важно! Схема выходит из обихода, поскольку скорость передачи данных растет, соответственно, данной распиновки просто скоро уже будет не хватать пользователям.

Локальная сеть, где используются больше двух ПК

Порядок действий для совершения распиновки:

1. Имеющейся пары раскрутить, чтобы разложить в определенной последовательности.
2. Далее необходимо разместить все провода по одной плоскости, и порезать слишком длинные пары, чтобы каждый из них составлял примерно по 1 см до изоляции.
3. Теперь нужно использовать имеющиеся коннектор (например, 8P8C), вставить в него провода, каждый из которых попадает в определенную ячейку.

Осталось только использовать специальные клещи, чтобы обжать провода. Такую же операцию необходимо проделывать со вторым концом кабеля.

Обжим для RJ-45 (ПК-ПК)

Схема используется, если предстоит создать сеть из двух компьютеров, к примеру, для создания коллективных игр. Распиновка RJ-45 для интернета начинается с подключения к сетевому порту имеющимся кабелем типа витой пары.

Чтобы понять правильность подключения, желательно посмотреть на изображение ниже.

Важно! Оба конца провода обжимаются по неодинаковым схемам, что подробно изображено на примере выше.

RJ-45 ПК-хаб (для интернета)

В данном случае можно использовать несколько схем обжима. Но, в каждом варианте требуется обжимать кабель по идентичной электрической схеме, и нельзя забывать: придётся менять несколько витых пар местами. Вместо оранжевого необходимо поставить зелёный, вместо зелёного — обжать оранжевую пару.

Важно! Варианты А и Б взаимозаменяемые, а потому можно использовать тот, который больше понравится. Это совершенно не отобразится на параметрах сети.

Прямая распиновка с обозначением 568В

Подобный метод соединения проводов используют, если необходимо связать с компьютером свитч, хаб или маршрутизатор. Это один из самых распространенных методов, которые используются на территории страны.

Распайку требуется проводить по довольно стандартной схеме, начиная с бело-оранжевого проводника. Последний будет коричневым.

Перекрестная распиновка с обозначением 568А (Crossover)

Ещё один довольно распространенный способ, который можно использовать для соединения витых пар. Подходит для связи однотипных агрегатов друг к другу.

В таком случае штекер № 1 будет подключаться по стандартной схеме, а № 2 необходимо подключить с заменой определенных цветов: оранжевый на зеленый, белый с оранжевым на бело-зеленый (расцветка крайне важна). Таким образом проводники будут переворачиваться, что и дало название подключению.

Прямой обжим при наличии витой пары с 4 жилами двухпальных кабелей

Кабель, имеющий 4 жилы, обычно применяется для настройки внутренних сетей, которые имеют довольно низкие показатели. Если есть большие объемы информации, можно значительно сэкономить, поскольку кабель дешёвый, если сравнивать с 8-мижильными.

У этого метода имеется серьезное ограничение, в первую очередь по скорости. К тому же, к устройству нет возможности подать питание, если в этом есть необходимость.

Метод связи для пары RJ-45 при стандарте IEEE 802 3AF с POE

Это схема подключения работает по технологии PoE, то есть, не только передаёт информацию, но также подводит питание к свичу, роутерам или другим типам устройств. К примеру, если необходимо подключить видеокамеру, то дополнительного питающего провода искать не нужно.

Коннектор становится очень популярным из-за совмещения нескольких функций: передача данных, а также питание устройства, которое будет поступать по проводникам коричневого и синего цвета.

Важно! Такую витую пару категорически нельзя использовать для подачи 220В, поскольку могут возникнуть непредсказуемые последствия. Сечение провода составляет примерно 0,5 мм², то есть рассчитано только для прохождения тока до 1,5 А. Если пользователю необходимо увеличить силу тока, то придется произвести параллельное соединение проводников, чтобы увеличить показания 3А.

Перекрестная система для скорости 1 Гбит/с

Подробную схему можно использовать, если дома используется высокоскоростная сеть, доходящая до 1 Гбит/с. В этом варианте необходимо обжать восемь проводов следующим способом.

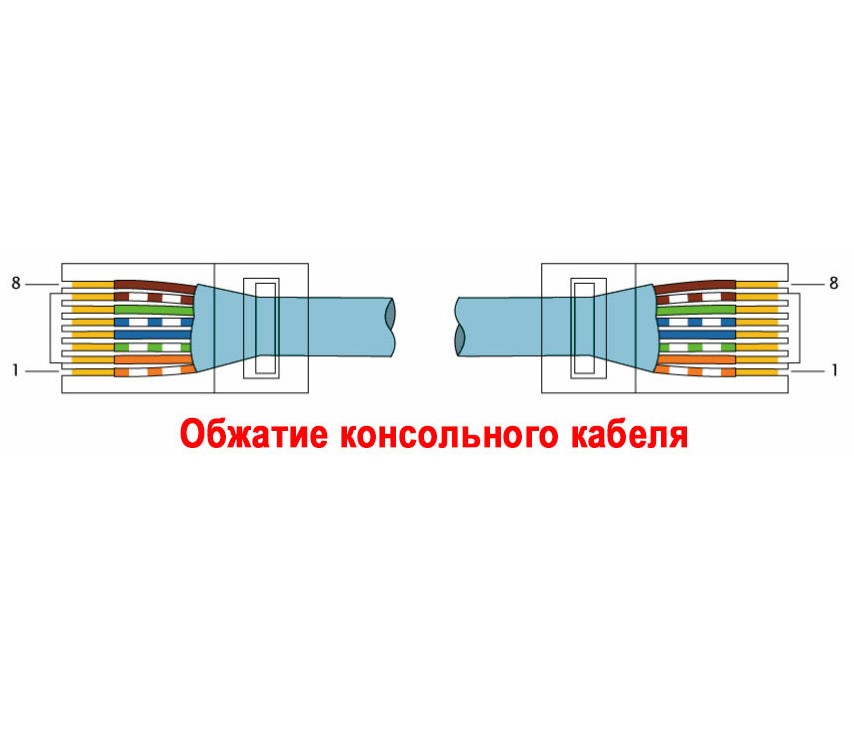

Rollover — консольный кабель

Важная особенность, которую необходимо соблюдать при подключении подобного кабеля: каждый конец требуется обжимать зеркально по отношению друг к другу. Можно использовать для соединения коммутатора или модема через компьютер.

Обжатие консольного кабеля производится по следующей схеме.

Цветовая схема при ремонте (ПК-хаб)

Бывают ситуации, когда несколько жил кабеля обрываются, но их всё равно можно использовать для надежного функционирования сети (нужно знать распиновку rj45 по цветам для интернета). Подобная ситуация наблюдается, когда произошел обрыв зеленой или оранжевой пары, но коричневая и синяя остаются исправными. В таком случае не придется заменять кабель, достаточно просто произвести некоторые перестановки в имеющейся схеме.

Для своеобразного ремонта можно использовать одну из следующих схем.

Как видно из рисунков, неисправные витые пары можно довольно просто заменить на те, которые прежде были неиспользуемыми.

RJ-45 по одному кабелю для связи двух ПК к хабу

Подобную схему можно использовать для соединения двух компьютеров, используя единый кабель. Руководствоваться нужно следующей схемы.

На RJ-45 есть несколько левых вилок, которые необходимо поместить в сетевые компьютерные карты. Правые же вилки идут в розетки, которые являются активными в данный момент. Или же эту схему можно использовать наоборот, поскольку кабель полностью симметричен.

RJ-45 для витой пары из 4 проводов по одному кабелю для связи с телефоном и ПК

Иногда пользователям ПК необходимо использовать дополнительную низковольтную проводку, которая проводится в комнату. К примеру, используя этот метод, можно протянуть провод от подъездного плинта для подключения обычного телефона, или создать постоянное напряжение для усилителя антенны телевизора. Есть довольно много возможностей. Для использования подобной схемы можно применять свободные пары, которые находятся в имеющемся дома проводе.

Важно! Подавать напряжение 220В с бытовой техники категорически запрещено, поскольку кабель просто не рассчитан на подобные нагрузки. Таким образом можно сильно повредить персональный компьютер.

В последнее время в магазинах можно найти довольно дешевые кабели со стальными жилами. Они покрыты тонким слоем меди. Такой кабель можно успешно использовать для передачи высокочастотного сигнала, но, только если расстояние довольно маленькое. Надежность сети будет пониженная, но применять устройство всё равно можно.

Когда происходит раскладка кабеля от стальных жил для передачи напряжения необходимо учитывать, что нагрузочная способность будет уменьшена, если сравнивать с проводом, который состоит из чистой меди.

Для реализации операции используют эту схему.

Коричневые и синие пары не обжимаются, поскольку их нужно будет использовать в дальнейшем — по своему усмотрению. В таком варианте придётся удлиннить те проводники, которые не приходится задействовать для передачи данных интернета.

Как только операция будет выполнена, необходимо произвести проверку (независимо от того метода, который был выбран). Для этого требуется применять специальные тестеры, которые состоят из дополнительного и основного модуля.

Коннекторы соединяют с каждым модулем, и после этого защелкивают в своем гнезде. С лицевой стороны агрегата есть индикаторы. Для каждой жилы соответствует собственная лампочка. Если каждый индикатор горит зеленым цветом, значит, операция проведена успешно. Если лампочка не зажигается и начинает моргать (красным), то процедуру необходимо повторить.

Предоставленной информации достаточно, чтобы понять, что такое распиновка витой пары для интернета, и как провести эту операцию дома. Теперь читатель легко создаст кабельный патч-корд при необходимости.

Все о ITСамое интересное и полезное.информационно-коммуникационные технологииЕжедневно новоеПЕРЕЙТИтелеграмм канал ITUMNIK

USB Universal Serial Bus представляет собой последовательную шину для подключения множества периферийных устройств. Позволяет

Различные компьютеры и поставляются с различными шинами, все зависит от типы материнских плат. Существует

Наименование формата Количество точек Пропорции изображения Размер изображения VGA 640×480 4:3 307,2 кпикс SVGA

Карты флеш-памяти используются во многих портативных устройствах начиная от сотового телефона и т.п. Какие

По-простому название флешка ей пользуются практически все для обмена информацией. Что же это такое

Для начала, что же такое SSD – Solid State Disk, (твердотельный накопитель) – энергонезависимое

Конструктивно накопитель на жестком магнитном диске состоит из двух частей – гермозона и блок

Интерфейс Выпускаемые жесткие диски могут иметь следующие интерфейсы для подключения к материнской плате: ATA

История развития электронной почты началась с 1965 года, тогда и появилась первая программа под

Опишу самые распространенные способы подключения к сети Интернет, они различаются между собой принципом функционирования,

Сайт посвящен компьютерной техники, программному обеспечения. В первую очередь ориентирован для новичков, для того, чтобы помощь разобраться во всем. Мнения большинства начинающих пользователей ошибочно, они считают, что так сложно и не нужно туда лезть. Я постараюсь развеять этот миф и показать, что все не совсем так сложно, а нужно всего лишь немного терпения.

Коаксиальный кабель

Коаксиальный кабель состоит из центрального провода и металлической оплетки, которые между собой разделены с помощью диэлектрика и находящиеся внутри общей внешней оболочки.

К преимуществам данного кабеля стоит отнести высокую защищенность от несанкционированной сбора данных, которые передаются по кабелю, а также низкая степень испускания электромагнитного излучения во внешнюю среду. Однако у данного кабеля также есть и недостатки. При использовании коаксиального кабеля придется больше возиться с его монтажом и возможным будущим ремонтом. Также стоимость коаксиального кабеля, как правило раза в 2 больше, чем у прочих аналогов на основе витой пары.

Конструкция кабеля состоит из нескольких основных элементов.

• Центральный проводник CCS. Данный элемент несет ответственность за передачу информационных сигналов. Сам проводник выполнен из омедненной ССS-стали или в более дорогих исполнениях из СU-меди, что позволяет ускорить передачу сигнала в сравнении с омедненной сталью.

• Диэлектрическая прослойка. Данный элемент предназначен для изоляции центрального проводника. Прослойка обычно выполнена из полиэтилена высокой плотности (FPE), которая способна придать кабелю мягкость и гибкость и также дает кабелю высокие электрические параметры (чем больше длина кабеля, тем лучше будет качество передаваемого сигнала. Также прослойку могут делать и из монолитного полиэтилена (РЕ), который придает кабелю жесткости и твердости, на него менее сильно влияют сдавливания и защемления в сравнении с FPE, однако и монтаж кабеля существенно сложнее, чем FPE. Также стоит отметить, что кабель РЕ стоит применять на коротких участках, чем больше длина кабеля РЕ, тем хуже становится качество сигнала.

• Экран из фольги. Этот элемент предназначен для защиты кабеля от внешних помех. Экран может быть изготовлен из алюминия с защитной пленкой АL/РЕT или в более дорогих вариантах исполнениях экран сделан из меди с защитной пленкой СU/РЕT.

• Оплетка. Экран в виде оплетки предназначен для защиты сигнала от радиочастотных и электромагнитных помех с определенной степенью защиты в зависимости от используемой плотности оплетки (чем выше плотность, тем лучше степень защиты). Оплетка может быть выполнена из медных или из алюминиевых проводников. Учитывая материал изготовления оплетки, стоит понимать, что вариант с медной оплеткой стоит дороже алюминиевой, но потери сигнала в этом случае будут меньше.

• Внешняя оболочка. Внешняя оболочка защищает внутреннюю часть от различных внешних негативных факторов. Этот элемент конструкции изготовляют из полиэтилена РЕ или из ПВХ. РЕ имеет высокую жесткость и изделия с такой           оболочкой обычно применяют при наружных работах. Оболочка из ПВХ придает кабелю гибкости и мягкости и применяется как правило для внутренних работ, где часто приходится делать изгибы кабеля. Довольно легко отличить кабель для наружных и внутренних работ по их цвету. Белый – для внутренних работ (кабель данной расцветки плохо переносит ультрафиолет). Черный – для внешних работ (все достоинства кабеля явно проявляются при его использовании снаружи).

Коаксиальные кабели принято различать на толсты и тонкие. Толстый кабель имеет диаметр около 1 см. Стоит отметить, что чем толще кабель, тем дальше способен передаваться сигнал. Как правило толстые кабели могут стабильно передавать сигнал до 500 м. Чтобы подключиться к толстому кабелю зачастую используют трансивер. Тонкий кабель обычно имеет диаметр около 0,5 см. Такой кабель подключается напрямую к плате сетевого адаптера вашего компьютера, и он может стабильно передать сигнал на расстояние до 190 м.

Наибольшую популярность получил коаксиальный кабель типа RG6. Вы можете купить коаксиальный кабель RG6 прямо у нас на сайте по ссылке.

Витая пара

Кабель витая пара часто используют при создании компьютерных сетей. Данный кабель обрел высокую популярность благодаря своей сравнительной дешевизне и легкости монтажа. Конструктивно витая пара состоит из одножильных и многожильных изолированных проводников, скрученных друг с другом попарно.

В конструкцию кабеля витая пара входят:

• Медный или биметаллический проводник с толщиной порядка от 0,4 до 0,6 мм.

• Изоляция проводника, сделанная из ПВХ, РЕ или полипропилена с толщиной 0,2 мм.

• Капроновая нить, которая помогает разделывать наружную оболочку при подключении. Предназначена для обеспечения защиты изоляции от повреждения.

• Далее идет поясная изоляция, которая представляет из себя ленту из термопластика, используемую в качестве диэлектрика.

• Внешняя гидрофобная оболочка, выполненная из полиэтилена.

Все кабели витой пары имеют специальную маркировку, обозначающую тип общего экрана и тип экрана отдельной пары в формате ХХ/YТР, где ХХ – тип общего экрана, а Y — тип экрана отдельной пары. Экранирования кабеля витой пары довольно важный параметр, особенно если Вы живёте в местах, наполненных различными электромагнитными помехами. Также при наличии экранирования и сам кабель создает меньше негативного излучения во внешнюю среду. Учитывая достаточно высокую чувствительность кабеля витой пары к помехам Вам обязательно стоит учесть данный параметр при покупке.

В маркировки кабеля тип экранирования обозначается такими буквами как:

• UТР указывает на отсутствие защиты, без общего экрана.

• FТР указывает на наличие экрана из алюминиевой фольги.

• SТР указывает на наличие общего экрана выполненного из медных проводников. Кроме того, все пары охвачены отдельным экраном.

Вы можете купить кабель витая пара самых разнообразных типов и конструкций прямо у нас на сайте по ссылке.
