Обжим витой пары из 4 жил — схема и инструкция

• Витая пара: Прямой кабель, Перекрёстный кабель для соединения двух сетевых карт напрямую (Crossover)(компьютер-компьютер).
• Обжим сетевого кабеля витая пара по стандарту

Витая пара — это тип медного кабеля, который используется в телефонной связи и в большинстве сетей Ethernet. Пара проводов образует цепь, по которой можно передавать данные. Провода пары переплетены для защиты от перекрестных помех, представляющих собой шумы, генерируемые соседними парами проводов кабеля. Пары медных проводов заключены в цветную пластиковую изоляцию и сплетены воедино. Пучки витых пар защищает внешняя оплетка.

Когда по медному проводу протекает электричество, вокруг провода создается магнитное поле. Цепь состоит из двух проводов, каждое из которых имеет магнитное поле противоположного заряда. Если два провода цепи находятся близко друг к другу, магнитные поля подавляют друг друга. Это называется эффектом взаимной компенсации. Без него сетевая связь была бы медленной вследствие интерференции, вызванной магнитными полями.

Существует два основных типа кабелей «витая пара»:

• Неэкранированная витая пара (НВП) — кабель, состоящий из двух или четырех пар проводов. Кабель такого типа функционирует исключительно благодаря эффекту взаимной компенсации, создаваемому парами витых проводов, который ограничивает искажение сигнала, возникающее вследствие электромагнитных и радиопомех. НВП чаще всего используется в качестве кабельной проводки в сетях. Кабели НВП имеют диапазон 100 м (328 футов).
• Экранированная витая пара (ЭВП) — каждая пара проводов оплетена металлической фольгой для лучшего экранирования проводов от шумов. Кроме того, четыре пары проводов обернуты металлической оплеткой или фольгой. ЭВП уменьшает электрический шум изнутри кабеля. Кроме того, она снижает электромагнитные и радиопомехи снаружи кабеля.

Английский для IT‑специалистов по Skype

Персональные занятия по разумным ценам. Длительность курса: 50 уроков по 50 минут. Управляй расписанием занятий через мобильное приложение!

englex.ruЗакладки (0)Сортировать по: Кабель витая пара, неэкранированная U/UTP, категория 5, 8 пар (24 AWG), одножильный (solid), PVC, –20°C – +75°C, серый UUTP8M-C5-S24-IN-PVC-GY Hyperline

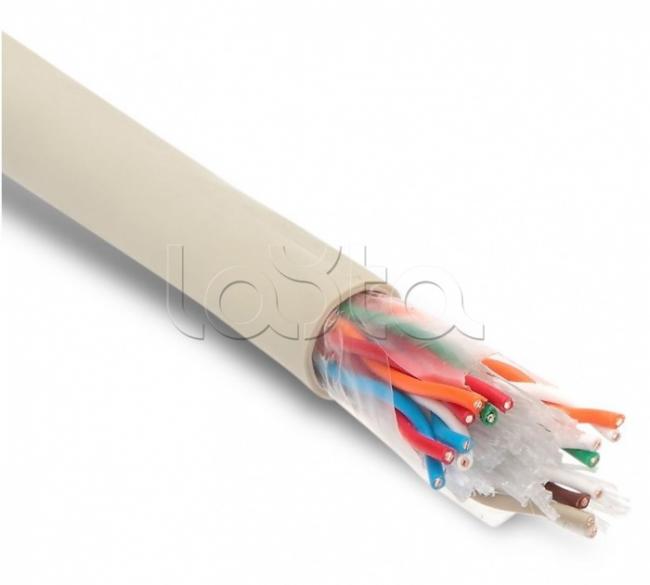

Hyperline UUTP8M-C5-S24-IN-PVC-GYКабель витая пара, неэкранированная U/UTP, категория 5, 8 пар (24 AWG), одножильный (solid), PVC, –20°C – +75°C, серый UUTP8M-C5-S24-IN-PVC-GY HyperlineАртикул: М0000220482 Кабель витая пара, неэкранированная U/UTP, категория 5, 8 пар (24 AWG), одножильный (solid), PVC, –20°C – +75°C, серый Совместим…

• Розница 97.15 ₽/м
• Ваша цена 97.15 ₽/м

• На заказ
• Уточняйте срок поставки

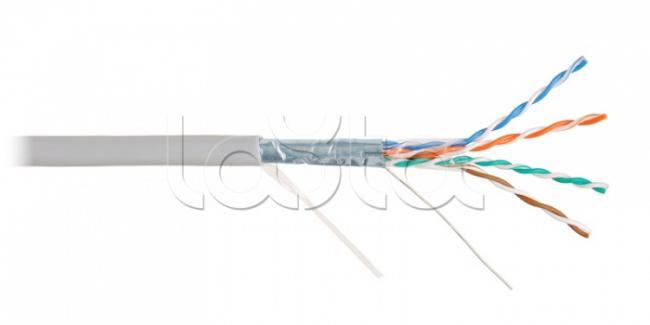

Кабель информационный FTP 4PR 24AWG CAT5e LT (PB) PROCONNECT 01-0142-3 (305 м)PROCONNECT 01-0142-3Кабель информационный FTP 4PR 24AWG CAT5e LT (PB) PROCONNECT 01-0142-3 (305 м)Артикул: М0000014871 Назначение: FTP 4PR 24AWG CAT5e LT (PB) (305 м) PROCONNECT (01-0142-3) — омеднённая алюминиевая витая пара экранированная…

• Розница 20 ₽/м 6 100 ₽/бухта
• Ваша цена 14.60 ₽/м 4 453 ₽/бухта
• Экономия 1 647 ₽

• На заказ
• Уточняйте срок поставки

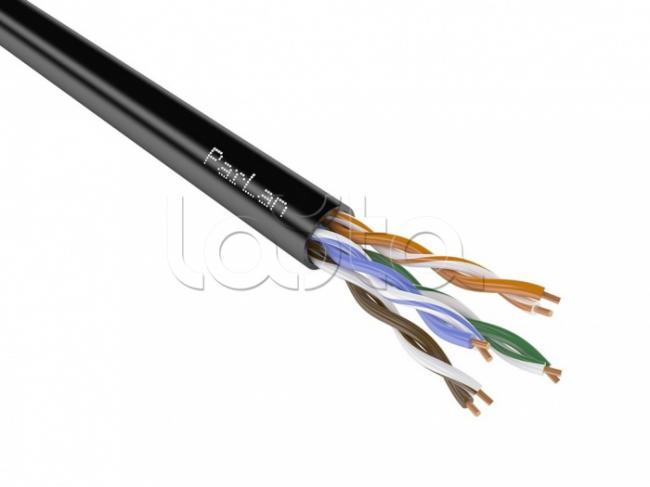

Кабель парной скрутки для СКС и IP-сетей имеет 8 пар жил диаметром 0,52 мм (24 AWG), категория 5e ParLan U/UTP Cat5e PE 8х2х0,52 Паритет (500 м)
