Настройка подключения L2TP VPN (L2TP over IPSec) в аппаратных шлюзах серии ZyWALL USG

Почему роутер Zyxel Keenetic II не видит USB-модем Yota 4G?

Ответ

Здравствуйте. То, что интернет не работает через Zyxel Keenetic II на Android TV BOX и других устройствах – это нормально, ведь роутер не подключен к интернету. Он даже не видит USB-модем, как вы написали.

Я не сильный специалист по 4G модемам от Yota, но они бывают разные (разные модели). Неплохо было бы узнать, какой модем у вас. И какая прошивка на роутере Zyxel Keenetic II. На вкладке 3G/4G модем вообще не появляется?

Все очень просто. Есть список поддерживаемых USB-модемов для роутеров Zyxel Keenetic — https://help.keenetic.com/hc/ru/articles/214471025 Если ваш модем Yota есть в списке совместимых, значит все должно работать.

Скорее всего, вам нужно просто обновить прошивку на своем Zyxel Keenetic II до последней версии. Установить последнюю версию компонентов, которые отвечают за поддержку USB-модемов.

По ссылке выше есть подробная инструкция (ссылки на инструкции) по обновлению прошивки.

18.12.18

•
•
•

•
•
•

Автор вопроса: Игорь

Как настроить роутер Zyxel Keenetic 4G для провайдеров

Keenetic 4G – роутер, предназначенный для создания интернет-подключения с помощью 3G и 4G сетей. Он позволяет объединить в единую сеть несколько компьютеров или других устройств, находящихся в зоне действия той или иного сотового оператора.

В этой статье мы рассмотрим все тонкости подключения данного маршрутизатора для каждого из популярных провайдеров, расскажем о его настройке, прошивке и других важных моментах, с которыми может столкнуться пользователь во время работы.

Внешний вид

Рассматривая нами модель в целом очень похожа на своих предшественников. Верх корпуса выполнен из белого глянцевого пластика, который по сторонам переходит в серый. На передней панели находится стандартный набор индикаторов, которые пополнились еще одним – «4G».

Размеры устройства компактные, поэтому на нем разместились только 3 порта Ethernet (для WAN и LAN). Вентиляция роутера осуществляется за счет решеток, расположенных на боковых панелях.

Подключение

Приступим к подключению. Для начала давайте рассмотрим комплектацию данной модели. В нее входят:

• сам маршрутизатор;
• блок питания;
• антенна;
• сетевой патч-корд;
• USB-удлинитель;
• инструкция и компакт-диск с необходимым софтом.

Узнать про патч корд и что это такое для чего используется вы можете узнать в статье Виды и назначение патч кордов

Чтобы подключить и установить Zyxel Keenetic 4G, делаем следующее:

• подсоединяем к устройству антенну, блок питания и сетевой кабель;
• вставляем адаптер в сеть, сетевой кабель в соответствующий разъем вашего ПК, поднимаем антенну;
• устанавливаем роутер на столе или вертикальной поверхности (для этого предусмотрены специальные места для винтов);
• с помощью USB-удлинитель можно расположить модем там, где качество сигнала будет наилучшее.

Внимание! При установке маршрутизатора убедитесь в том, что боковые панели не перекрываются другими бытовыми предметами, чтобы обеспечить устройству должную вентиляцию.

Настройка через Мастера

Начнем настройку роутера ZyxelKeenetic 4Gчерез мастер. Он позволяет запустить устройство с заводскими параметрами и установить подключение в автоматическом режиме, без долгого чтения инструкций и попыток вникнуть в технические детали.

Для его запуска достаточно вставить в дисковод диск, идущий в комплекте с устройством и следовать простым инструкциям. Альтернативой данному способу является быстрая настройка через веб-браузер, которую мы рассмотрим ниже.

Конфигурация через браузер

Переходим к наладке нашего соединения:

1. при подключенном роутере запускаем любой из установленных браузеров;
2. в адресной строке вводим «my.keenetic.net или 192.168.1.1.»;
3. на главной странице нажимаем «Быстрая настройка»;
4. при появлении сообщения «Интернет-кабель не подключен» – подсоедините его к разъему «0» (выделен синим цветом), затем нажмите «Далее»;
5. система запустит проверку подключения;
6.  в следующем окошке вводим MAC-адрес или же, если провайдер их не регистрирует – выбираем соответствующий пункт;
7. нажимаем «Далее» и переходим к настройкам IP-адреса – «Автоматическая» и снова «Далее»;

Внимание! При использовании статического IP-адреса необходимо выбрать его ручное получение и ввести все необходимые данные, которые можно найти в документации от провайдера или же узнать у службы технической поддержки.

• вводим логин и пароль, полученные от провайдера;
• далее необходимо выбрать протокол подключения – он будет зависеть от поставщика услуг (подробную информацию о подключении для каждого из популярных провайдеров  смотрите ниже);
• завершаем процесс.

Видео: Обзор 3G/4G маршрутизатора ZyXEL Keenetic 4G

Установка параметров для провайдеров

Рассмотрим подключение и настройку роутера Zyxel Keenetic 4G для каждого из популярных провайдеров. В каждом конкретном случае этот процесс несколько отличается.

Помните! В разных регионах один и тот же провайдер может использовать различные протоколы подключения, поэтому перед началом настройки соединения уточните эту информацию. Тип протокола обычно указан в документации, выданной поставщиком услуг. Также с данным вопросом можно обратиться в техподдержку.

Ростелеком

Для сети Ростелеком нам понадобится установить соединение типа PPPoE.

Делается это следующим образом:

1. заходим в меню «Интернет» и «Подключение»;
2. находим поле «Настройка параметров IP » и пункт «Без адреса»;
3. если в договоре с провайдером присутствует список IP-адресов серверов DNS, то заполняем соответствующие поля, в противном случае, если серверы динамические, оставляем это поле пустым;
4. также, если поставщик услуг использует фильтрацию по MAC-адресу, находим поле «Использовать MAC-адрес» и затем «С компьютера»;
5. в появившемся окне указываем адрес компьютера в локальной сети, с которого вы планируете подключаться к Интернету;
6. нажимаем «Применить», чтобы сохранить сделанные изменения.

Теперь необходимо настроить параметры авторизации:

1. открываем меню «Интернет», после этого «Авторизация»;
2. при использовании провайдером протокола 802.1x (уточнить данную информацию можно в службе технической поддержки), устанавливаем флажок напротив соответствующей опции;
3. после этого указываем способ проверки подлинности через логин и пароль;
4. в графе «Протокол доступа» ставим «PPPoE»;
5. графы «Имя сервиса» и «Имя концентратора» можно оставить пустыми, если провайдер предоставил эту информацию – заполняем по желанию;
6. вводим имя пользователя и пароль, назначенные поставщиком услуг;
7. нажимаем «Применить».

Билайн

Чтобы настроить интернет-центр для работы с сетью Билайн, нам понадобится разобраться с типом подключения L2TP.

Для настройки его параметров делаем следующее:

1. заходим в меню «Интернет», «Подключение»;
2. в графе «Настройка параметров IP» ставим ручную или автоматическую;

Внимание! Для ручного типа настройки потребуется указать IP-адрес, главный шлюз, адреса DNS-серверов и маску сети. Все эти данные предоставляются провайдером в документации к подключению или же могут быть уточнены в службе технической поддержки. Также, если вы хотите указать адреса DNS-серверов вручную, снимаем галочку возле опции их автоматического получения и вводим данные вручную.

• при использовании фильтрации по MAC-адресам, переходим к графе «Использовать MAC-адрес»;
• выбираем «С компьютера» и текущий IP (выбрав опцию «Введенный адрес можно указать в ручном режиме»);
• кликаем «Применить».

Переходим к настройкам авторизации:

1. заходим в «Интернет» и «Авторизация»;
2. если  оператор интернет-связи использует в работе протокол 802.1x, то отмечаем эту опцию и указываем тип авторизации с необходимостью введения логина и пароля;
3. напротив «Протокол доступа в Интернет» – «L2TP»;
4. в качестве адреса сервера указываем IP-адрес либо имя L2TP-домена;
5. вводим логин и пароль, выбранные при заключении договора с поставщиком услуг;
6. нажимаем «Применить» и сохраняем внесенные изменения.

Мегафон

Если вы пользуетесь услугами сети Мегафон, то подключение будет иметь следующий вид:

1. открываем меню «Интернет» и затем «Авторизация»;
2. указываем автоматическое или ручное получение IP –адреса;
3. в графе «Использовать MAC-адрес» кликаем «С компьютера» и выбираем свой адрес в локальной сети;
4. сохраняем настройки, нажав «Применить».

Приступаем к наладке процесса авторизации:

1. открываем меню «Интернет» и выбираем соответствующий пункт;
2. устанавливаем использование протокола 802.1x, если ваш провайдер использует его (узнать эту информацию можно из документации или у службы техподдержки);
3. тип авторизации с использованием логина и пароля;
4. в качестве адреса сервера укажите текущий IP-адрес или имя  PPTP-домена;
5. прописываем данные для входа (логин и пароль) и сохраняем изменения.

Видео: WiFi router Zyxel Keenetic 4G

Как настроить роутер Zyxel Keenetic 4g для Yota

Данная модель роутера является сертифицированным участником программы «Yota Ready», а это значит, что для начала работы достаточно подсоединить модем к роутеру. Итак:

• подсоединяем модем для автоматического подключение к 4G-интернету;
• запускаем браузер и копируем «192.168.1.1» в адресную строку;
• указываем имя пользователя и пароль, после чего попадаем в главное меню и приступаем к работе.

4G: подключи и работай

Как настроить 4G для других провайдеров? Это также очень просто:

1. заходим в веб-интерфейс роутера, введя в браузере 192.168.1.1»;
2. открываем раздел «USB-приложение» и выбираем «3G/4G»;
3. включаем USB-модем;
4. указываем свое местоположение, выбрав подходящий вариант из выпадающего списка;
5. выбираем провайдера, с которым у вас заключен договор;
6. значения полей «APN сервис», «Dial Number» и «PIN-код» (отличаются для каждого поставщика услуг) –  уточняем у службы техподдержки;
7. прописываем логин и пароль;
8. указываем модель вашего роутера (Zyxel Keenetic 4G) или же оставляем автоматическое определение этого параметра;
9. сохраняем настройки и перезагружаем устройство.

Режим репитера

Wi-Fi-репитер – это специальное устройство, помогающее транслировать сигнал дальше, то есть увеличить зону его охвата. Как превратить наш роутер в такое устройство?

Опишем эту процедуру пошагово:

1. открываем браузер и переходим по адресу «http://192.168.1.1/RU/station.html» (или же выбираем раздел «Интернет», а затем «Wi-Fi», если вы уже находитесь в меню настроек);
2. включаем клиент wifi и после этого нажимаем «Обзор сетей»;
3. в появившемся списке выбираем сеть, к которой необходимо подключиться;
4. в графе «Ключ сети» вводим пароль для данной сети;
5. перезагружаем устройство.

После этого все устройства, подключенные к роутеру, получат доступ к данному соединению.

Локальная сеть

Подключая маршрутизатор по локальной сети, проходим следующие шаги:

• открываем раздел домашней сети;
• при необходимости изменяем IP-адрес и нажимаем «Применить»;
• в параметрах DHCP-сервера оставляем «Включить»;
• вводим адреса DNS-серверов вручную или оставляем их автоматическую настройку;
• кликаем «Применить».

WiFi

 Чтобы настроить wifi, нам понадобится:

1. из главного меню перейти в раздел «Интернет» и затем «Wi-Fi»;
2. выбираем вкладку «Режим работы» и создаем беспроводную сеть, выбрав «Точка доступа», сохраняем изменения;
3. открываем вкладку «Точка доступа», задаем имя сети, выбираем уровень защиты (рекомендуется максимальный), вводим ключ безопасности;
4. кликаем «Применить».

Прошивка

Возникла необходимость обновить прошивку устройства? Для этого потребуется скачать файл прошивки с официального сайта и после установить его.

Делается это так:

• подключаемся к веб-интерфейсу, заходим во вкладку «Система» и затем «Конфигурация»;
• скачиваем  новую прошивку;
• нажимаем на файл «firmware»;
• в появившемся окне «Управление файлом» указываем директорию, где хранится скачанная ранее прошивка, открываем его;
• нажимаем «Заменить» и запускаем процесс обновления.

Внимание! Во время апдейта прошивки не отключайте питание, дождитесь завершения установки и перезагрузки устройства.

Сброс настроек

Далее мы расскажем, как сбросить настройки данного маршрутизатора. Потребность в этом возникает при появлении ошибок и сбоев, мешающих нормальной работе устройства. Вернуть роутер к его заводским параметрам совсем несложно.

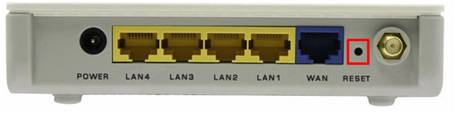

Для этой цели существует кнопка «Сброс», которую необходимо зажать на несколько секунд.
Роутер перезагрузится, а все его настройки вернутся в заводским, установленным по умолчанию.

Важно! При восстановлении настроек по умолчанию все сделанные вами изменения во время работы с роутером будут сброшены. Прибегать к этой процедуре стоит только в крайнем случае, когда другие пути решения возникшей проблемы не помогают.

Мы рассмотрели все этапы сборки и настройки этого популярного роутера. Если у вас остались вопросы по изложенным инструкциям или же вы хотите поделиться собственным опытом – используйте форму отправки комментария, расположенную ниже.

ZyXEL Keenetic 4G — настройка и подключение 4G на роутере

 Последней версией популярного роутера на сегодняшний день является третье поколение Zyxel Keenetic 4G. В сравнении с предыдущими моделями данную интернет-станцию выделяет расширенная область покрытия сети (за счёт дополнительной антенны: в третьем поколении их две). Также, разработчикам удалось увеличить максимальную пропускную способность роутера — до 300 Мбит/сек.

Какие модемы и сети поддерживает маршрутизатор? Zyxel Keenetic работает практически со всеми сетями существующих российских провайдеров, в том числе и с набирающей популярность Yota. Это подтверждает логотип, размещённый на одной из сторон упаковки.

Подготовка к подключению

Для начала откройте коробку и аккуратно достаньте все комплектующие. В их число для третьего поколения был включен usb-удлинитель: специальный шнур, один конец которого подключается к роутеру, а второй к 4G-модему. С помощью данного удлинителя можно увеличить скорость соединения, регулируя расположение модема, например, разместив его у окна. Один из концов шнура оснащён специальным креплением для стекла, таким образом, вы можете получить максимальную доступную скорость, не смещая саму интернет-станцию.

Далее подключите к роутеру блок питания. Нажмите на клавишу включения рядом с разъёмом блока. На боковой стороне найдите нужный нам USB-порт и вставьте в него ваш модем либо удлинитель. Если вы пользуетесь проводным интернетом, кабель сети необходимо вставить в крайний, выделенный синим цветом WAN-порт. Как только на панели индикаторов загорятся лампочки, можно переходить к программной настройке.

Предварительная настройка

Для корректной работы сети необходимо установить (или убедиться в том, что установлено) автоматическое получение адресов ip и DNS серверов от провайдера. Для этого открываем ПК и совершаем следующие действия:

• В трее находим значок сетевого подключения, кликаем по нему правой кнопкой мыши, переходим в Центр управления;
• Слева располагается вертикальное меню, в котором есть пункт «Изменение параметров адаптера». Открываем;
• Правой кнопкой мыши щелчок по нашему подключению, пункт «Свойства»;
• Находим в списке четвёртую версию протокола интернета и также переходим в свойства;
• Выставляем чекбоксы в значение «Получить … автоматически».

Рекомендуем установить автоматическое получение ip-адресов у остальных подключений если они имеются.

Открываем браузер, вводим в адресной строке http://192.168.1.1

Данные для авторизации: admin, admin (логин, пароль).

Быстрый настройка подключения

После перехода по указанному адресу перед вами появится веб-интерфейс Zyxel Keenetic. Всё, что мы видим – это приветственное сообщение и две кнопки для выбора способа настройки. Если вы используете проводное подключение, алгоритм настройки следующий:

• Кнопка «Далее»;
• Вводим геоданные (страна и регион), Далее;
• Ищем в списке своего провайдера, выбираем, кликаем Далее;
• В соответствующих полях указываем данные для авторизации (они есть в вашем договоре с поставщиком интернета), подтверждаем введённую информацию.

На этом, фактически, быстрая настройка завершена. Роутер установил подключение, и следующим шагом будет обновление версии ПО.

Внимание!
Не стоит недооценивать важность установки новой прошивки. Во-первых, это может увеличить скорость соединения. Во-вторых, вы не столкнётесь с ошибками и недоработками старых версий. В-третьих, у вас точно не возникнет конфликта между драйверами сетевой платы компьютера/ноутбука и ПО роутера.

По сути, вам не будет предоставлено выбора: обновиться нужно в любом случае. Так что подтверждаем предложение, ждём, пока файлы будут скачаны и распакованы. Роутер перезагружается. После обновления Zyxel предложит вам подключиться к новому сервису Яндекса «Yandex.DNS». Он предназначен для защиты ваших устройств от вредоносных сайтов и программного кода. Подробнее о нём можно узнать на официальном Интернет-ресурсе. Но этот пункт не обязательный, так что, подключаться или нет, решать вам.

Далее Keenetic известит Вас о том, что настройка прошла успешно. Вы увидите данные подключения и две кнопки на выбор: перейти в интернет либо открыть веб-конфигуратор.

Мы всегда рекомендуем при первой настройке выбирать второй вариант, так как для безопасности вашей точки доступа нужно сменить стандартный пароль (admin). Это будет предложено сразу после щелчка по кнопке веб-конфигуратора: дважды вводите новый ключ сети и сохраняете.

Что же меняется при подключении интернета через 4G модем?

На самом деле, быстрая настройка Zyxel Keenetic становится ещё быстрее. Вам необходимо будет только вставить модем, щёлкнуть пару раз «Далее» и обновить прошивку. Пункты с выбором региона и провайдера автоматически отпадают. Завершается подключение предложением от сервиса Яндекса. Далее всё стандартно.

Тонкости подключения 4G

Проблемы при подключении портативных модемов и настройке интернета на них могут быть связаны с тремя причинами:

• Некорректная настройка самого модема (sim-карты);
• Неисправность usb-коннекта («флэшки», в которую вставляется сим-карта);
• Проблемы с совместимостью модема и роутера;

Для того, чтобы устранить первые две причины, необходимо сделать следующее:

1. Активировать sim-карту и вставить в устройство (коннект);
2. Провести на компьютере предварительную настройку сети по инструкциям провайдера (то есть вставляем модем непосредственно в USB-порт и настраиваем коннект);
3. Если всё сделано верно, и интернет появился, вытаскиваем модем и вставляем его в роутер;

Если usb-модем оснащён светодиодом, то при подключении должен загораться соответствующий индикатор зелёного (у некоторых производителей другого) цвета;

Теперь остаётся одна возможная причина сбоев – несовместимость устройств. То есть маршрутизатор просто-напросто не видит подключённый модем и потому не может получить доступ в Сеть.

Есть три способа проверить, так ли это:

1. На главной панели веб-интерфейса слева сверху располагается таблица с данными о текущем подключении. Если там ничего не значится, то тандем либо не настроен, либо вовсе не работает;
2. Последний пункт меню сверху – USB: содержит информацию о подключённых через одноимённый порт устройствах. Она должна отобразиться в таблице посередине после перехода в раздел (производитель, модель, описание);
3. Пункт Интернет меню снизу: после перехода к нему открываем раздел 3G/4G из меню сверху. В таблице на открывшейся странице также должно отображаться подключённое устройство.

Если по какой-то причине вашего модема в таблицах нет, попробуйте, во-первых, сбросить настройки к заводским удержанием кнопки Reset на задней части корпуса. Во-вторых, обновите прошивку: поддержка Вашего устройства могла быть введена в более поздних версиях ПО. Если ни то, ни другое не помогло, обратитесь за помощью в технический отдел провайдера, так как, скорее всего, это не программная, а техническая проблема.

Ручная настройка интернета

Выбрав кнопку «Веб-конфигуратор» вы (после смены пароля) попадёте в веб-интерфейс. Нижняя часть страницы содержит основное меню в виде иконок: нам нужна вторая – значок глобальной сети. После перехода по ней делаем следующее:

Выбираем используемый протокол в верхнем меню (наиболее популярный проводной – PPoE/VPN). Добавляем соединение, вводим данные провайдера:

• Описание – произвольно, можно просто наименование «Подключение Мегафон»;
• Подключаться через – выберите вашу сеть.
• Данные для авторизации из договора;
• Некоторые провайдеры вроде Билайна также потребуют выбора протокола и указания адреса сервера. Вся эта информация есть в договоре.
• Применяем изменения;
• Настройка окончена.

Данный способ предназначен в основном для проводного интернета. Хотя, при необходимости, можно в качестве протокола выбрать вкладку меню 3G/4G и также совершить настройку. Здесь же можно убедиться, что Zyxel Keenetic 4G видит ваш usb-модем (будет отображаться соответствующая информация о подключении).

Обновление прошивки

Важно заметить, что при ручной настройке необходимо будет отдельно обновить версию прошивки интернет-станции. Для этого есть два способа:

Полуавтоматический:

• В нижнем меню выбираем «Система» (последняя иконка);
• Верхнее меню – пункт «Обновление»;
• Если хотите выбрать файлы для апгрейда, щёлкните на «Показать компоненты»;
• Проматываем страницу вниз и в левом углу щёлкаем «Обновить»;
• Маршрутизатор Zyxel обновляется и перезагружается;

Для данного способа требуется наличие уже установленного подключения.

Ручной:

• В веб-конфигураторе смотрим нашу версию прошивки (MNDMS, таблица справа);
• Открываем официальный сайт Zyxel Keenetic (на другом компьютере, который подключён к сети);
• Сравниваем и убеждаемся, что наша версия , чем опубликованная на сайте;
• Скачиваем новую прошивку, распаковываем архив у себя на компьютере;
• Открываем веб-интерфейс, вкладка меню «Система»;
• Выбираем в верхнем меню пункт «Файлы»;
• Щёлкаем на «Firmware» и выбираем скачанный файл с обновлением;
• Щёлкаем «Заменить», подтверждаем;
• Маршрутизатор обновляется и перезагружается;

Как изменить название Wi-Fi и пароль?

Переходим в веб-интерфейс, в нём кликаем по иконке «Сеть Wi-Fi». На открывшейся странице меняем имя сети, чуть ниже ключ (он же пароль подключения). Тут же можно настроить диапазон распространения, регулируя мощность сигнала. Остальные пункты таблицы лучше не трогать.

Нашли опечатку? Выделите текст и нажмите Ctrl + Enter
