Какой кабель выбрать для видеонаблюдения – основные виды и их характеристики

Появление оптоволокна сделало революцию в передачи данных. Скорость света превышает электрический сигнал, и теперь огромные объемы данных можно за доли секунды передавать в любой уголок мира. Также улучшилось качество передаваемого сигнала.

По океаническому дну проложены тысячи оптоволоконных кабелей, соединяющих весь мир. Именно по ним передается ваше сообщение на электронную почту, посты в фейсбук и видеопоток любимого ролика на ютюбе.От компьютера до оптоволоконных линий информация передается по витой паре, от которой и зависит стабильность Вашего интернета.

Это 8-жильный кабель, с жилами скрученными попарно. Такая конструкция уменьшает взаимное электромагнитное воздействие, которое может ухудшить качество передачи данных.

Почему не все линии оптоволоконные? На близком расстоянии преимущества оптики нивелируются, а объем передаваемых данных с одного компьютера или даже целого офиса не такой огромный. Витая пара не требует сложного оборудования при монтаже и в отличии от оптики может подключаться напрямую к ПК.

Если безответственно отнестись к выбору или допустить ошибки при монтаже, вероятны отрицательные последствия:

• Упадут базовые характеристики канала связи, снизится фактический трафик, возникнут потери информации;
• Повредятся контакты, из-за чего исчезнет сигнал;
• Снизится срок эксплуатации линии.

Чтобы потом не жаловаться на плохое соединение и не страдать от того, что где-то отошел кабель, лучше с самого начала выбрать оптимальные для Ваших условий параметры.

Так а как же выбирать, и какие именно характеристики имеют болшее значение

Здесь играют роль разные факторы, включая материал проводника, толщина, наличие экрана и даже тип внешней оболочки. Если неправильно выбрать тип изоляции, фактический срок эксплуатации сильно сократится и уже через полгода она станет непригодной.

В помещении и на улице прокладывается витая пара с разной оболочкой, и если проигнорировать этот критерий, могут возникнуть проблемы при эксплуатации.

Что будет с интернет-кабелем для внутренней прокладки на улице

В помещении монтируется витая пара с ПВХ-оболочкой характерного белого цвета. Такой материал не распространяет горение и выделяет меньше токсичных вещей, чем полиэтилен. Кроме того он более мягкий, потому легче монтируется.

Но, его нельзя прокладывать на улице, так как у него малый диапазон рабочих температур от -20°C до +30°C. При сильном морозе или на жаре оболочка трескается и осыпается, оголяя тонкие жилки. Также ПВХ боится ультрафиолетового излучения солнечного света, потому прокладывается исключительно внутри зданий.

Он вообще не подходит для наружной прокладки, даже в такой специальной трубе для кабеля, так как внутри будет накапливаться влага, от которой со временем осыпается изоляция.

Для улицы предназначена витая пара в черной поэтиленовой изоляции. Она хорошо переносит экстремальные температуры, солнечный свет, влагу и механические нагрузки, но токсична при горении, потому не прокладывается в помещении.

Важно придерживаться рекомендаций по типу прокладки. Даже если необходимо небольшой участок кабеля вывести на улицу, лучше добавить отрезок с полиэтиленовой изоляцией, чем дальше тянуть ПВХ. Если этого не сделать, от влаги и температуры пострадает оболочка, и придется заново прокладывать всю линию.

Если на срок эксплуатации больше влияет тип изоляции, то на легкость и качество монтажа влияет материал проводника. Как и силовые провода, в витой паре применяются медные жилки, но в более дешевых аналогах можно встретить биметалл.

Какая между ними разница?

Биметаллическая жила — это алюминиевый стержень покрытый медным напылением. За счет такой технологии удешевляется производство, потому чаще всего биметалл можно встретить у китайских производителей.

Но, цена — это единственное преимущество биметаллической витой пары, против медной. А вот недостатков у нее хватает:

• Малый срок эксплуатации, так как алюминий при контакте с медью окисляется и разрушается;
• Биметалл менее гибкий чем медь и часто ломается при сгибании, потому монтируется сложнее;
• Легко деформируется при высоких температурах;
• Теряются технические параметры, так как алюминий обладает меньшей проводимостью чем медь, а толщина жил стандартизирована.

Внешне биметалл и медь очень похожи, но их можно отличить с помощью простого эксперимента. Если поджечь зажигалкой оголенную жилу, то более качественная медная потемнеет, но сохранит форму, а биметаллическая — сразу деформируется.

Дешевый биметаллический интернет-кабель годится разве что для прокладки вот в таких кабель-каналах, где он будет защищен от механических повреждений. Для подключения роутера в квартире лучше медный. Если случайно зацепить, то меньше вероятность, что сломаются жилки. Тем более разница за погонный метр не такая уже и большая, потому экономить на десяти метрах нет никакого смысла.

Вместе с материалом обращайте внимание на сечение проводника. Стандартный размер составляет от 0,48 мм² до 0,6 мм². Толщина не влияет на базовые характеристики, но от нее зависит прочность. Тонкие жилки чаще ломаются при изгибе.

Биметалл используется в витых парах категории 5е или ниже, не рассчитанных на широкополосную передачу данных. Они применяются максимум для разветвления компьютерной сети по квартире, для более серьезных задач нужна 6 категория или выше.

По каким параметрам определяются категории?

Главная функция витой пары — передавать информацию, и от свойств проводника зависит скорость и частота передачи данных. Именно по этим параметрам определяется категория. Классификация актуальных на данный момент категорий выглядит следующим образом:

• cat.3 — 2-х парная витая пара, применяемая интернета, но скорость маленькая — до 10 Мбит/с при максимальной частоте 16 МГц;
• cat.5 — 4-парная, поддерживающая диапазон частот до 100 МГц и скорость до 100 Мбит/с, применяется для телефонных линий и компьютерных сетей Ethernet;
• cat.5e — с улучшенными характеристиками. Более тонкая, поддерживает частоту до 125 МГц и скорость до 100Мбит/с (при 4 парах до 1000 Мбит/с). Самая распространенная в локальных кабельных сетях;
• cat.6 — неэкранированная витая пара со способностью передавать информация на скорости 10Гбит/с и частоте 250 МГц в радиусе 55 м. Предназначена для серверов в сетях Ethernet;
• cat.6а — улучшенная экранированная модификация, с расширенным диапазоном частот до 500 МГц;
• cat.7 — защищенный 4-парный кабель с частотной полосой до 700 Мгц, обеспечивающий передачу данных на скорости 10 Гбит/с, применяется в телекоммуникационных сетях;
• cat.7a — улучшенная версия cat.7 с частотой до 1000 МГц и трафиком 40 Мбит/с в радиусе 100м.

Все категории до cat.5e считаются устаревшими. Хотя cat.3 и cat.5 еще можно встретить в эксплуатации, но сейчас их легче найти в музее, чем магазине.

Для локальной офисной сети или интернета вполне хватает cat.5e. 100 Мбит/с более чем достаточно для хорошего интернета и быстрого обмена информацией между 100 и более ПК, а при использовании всех четырех пар поддерживается 1000 Мбит/с.

cat.6 более полезна для крупных систем видеонаблюдения с цветными камерами, посылающими большие объемы видеоинформации на сервер каждую секунду. cat.6а оптимальная для телетрансляции, где необходима высокая скорость для передачи объемного видеосигнала и потери пакетов данных недопустимы.

7 категория и выше предназначена для крупных серверов. Это дорогой высокотехнологичный кабель специализированного предназначения, и для обычных офисных СКС он не применяется.

Категория обозначает максимальную скорость и частоту передачи данных. Но, из-за помех базовые характеристики могут снижаться. Чтобы этого не произошло, важно подобрать оптимальный тип экрана. Это защитная металлическая оплетка, тип которой зашифрованный в маркировке.

От чего защищает экран

Вокруг силового провода под напряжением образуется электромагнитное поле, и если параллельно проложить еще информационный кабель, то могут возникнуть помехи. Упадет скорость передачи информации, могут возникнуть потери. От таких помех защищает экранирование.

Общий экран находится под внешней изоляцией и закрывает все 4 пары, а индивидуальный — каждую по отдельности. Может быть как двойное экранирование, так и полностью его отсутствие. По буквам маркировки определяется тип витой пары (TP):

• U — неэкранированная;
• F — экранированная фольгой;
• S — экранированная проволочной оплеткой.

Проволочная оплетка надежнее, чем фольга, так как усиливает конструкцию и защищает от механических повреждений.

Первая буква обозначает наличие и тип общего экрана, а вторая — индивидуального. Исходя из этого можно расшифровать аббревиатуру:

• U/UTP — экранирование отсутствует;
• F/UTP — общий экран из фольги;
• S/UTP — общее экранирование проволочной оплеткой;
• SF/UTP — общий экран из проволоки и фольги;
• U/FTP — индивидуальное экранирование фольгой;
• S/FTP и F/FTP — двойное экранирование;
• SF/FTP — двойное экранирование, где общая оболочка из проволоки и фольги.

Из-за экранирования увеличивается стоимость, но выше надежность и качество. Для обычного интернета в квартире можно обойтись простым U/UTP. Для офисных магистралей в кабель-канале оптимальный вариант F/UTP, а при открытой прокладке лучше S/UTP.

Как монтировать интернет-кабель

Установка, как и выбор, играет большую роль в дальнейшей эксплуатации проложенной сети. Даже дорогая качественная витая пара при неправильном монтаже может потерять технические характеристики или перестать передавать сигнал в критический момент.

Чтобы этого не произошло, важно подобрать оптимальный способ прокладки, и с ответственностью отнестись к монтажным работам.

Прокладка в квартире, офисе и на улице

В помещениях для монтажа применяют кабель-каналы. С ними легко развести локальную сеть или интернет, так как видно, где проложена линия. Для обслуживания или расширения сети достаточно просто открыть крышку. Кроме того, пластиковый корпус защищает от случайных механических повреждений, а огнеупорный пластик даже от пожара.

Для прокладки параллельно с питанием в кабель-канал ставится перегородка, разделяющая силовые линии от сетевых. Это нужно для того, чтобы частично заглушить электромагнитное воздействие и не допустить помех в сети.

Витая пара также может прокладываться в открытую по стене или по воздуху. Для воздушно-навесной прокладки по опорам применяется специальная конструкция, усиленная тросом. Конфигурация размещения троса может отличаться, тем не менее важно само его наличие. Без него может случится провис или обрыв. Постоянные колебания от ветра приведут к перелому жилок и потеряется контакт.

Под землей прокладывается по трубам, защищающим от грызунов, давления грунта и лопаты. Без труб это делать рискованно, так как может случиться повреждение из-за просадки почвы, а из-за влаги сократится срок эксплуатации.

Удлинение и разветвление сети без потери качества

Важно соблюдать длину, так как с расстоянием увеличиваются потери и ухудшается передаваемый сигнал. У всех производителей бухты по 305 м. Именно такой размер считается стандартом.

Фактически, витая пара передает сигнал и на большую дистанцию, но при этом производитель не может гарантировать базовые характеристики, а именно частоту 125 МГц и скорость 100 Мбит/с для cat.5e. Чтобы оградить пользователя от соблазна увеличения дистанции (с целью «экономии»), размер бухты не превышает стандартных 305 м.

Для увеличения длины и разветвления сети применяются коммутаторы (свитчи). Они выполняют функцию удлинителя-тройника, когда сигнал входящий в один порт разветвляется на остальные и усиливается. Так с помощью свитча с конфигурацией портов 8+1 можно развести интернет на 8 ПК.

Через свитчи также подключается видеонаблюдение. Для камер POE необходимы специальные свитчи POE, передающие по витой паре кроме видеосигнала электричество, тем самым обеспечивая питание камер. Для этого важно сделать обжимку по соответствующему стандарту.

Как правильно обжать витую пару

В быту компьютер или роутер лучше подключать патч-кордом, так как он более надежный и прочный. Но, иногда это невозможно из-за большого расстояния к свитчу, потому требуется обжимка витой пары.

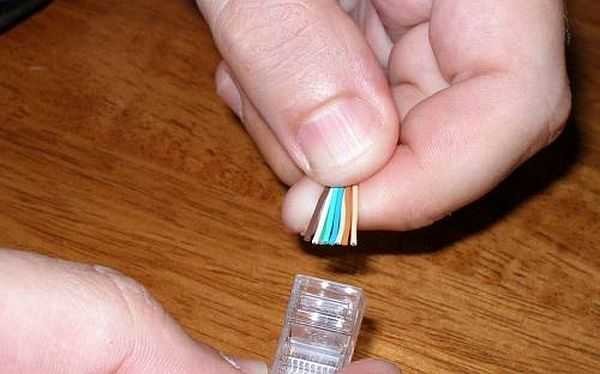

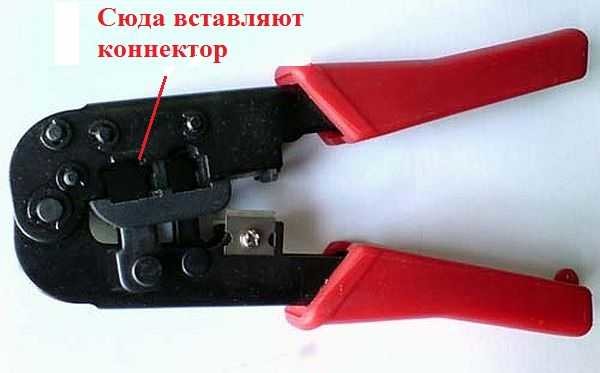

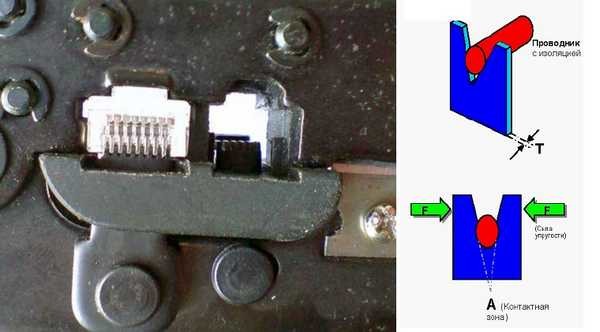

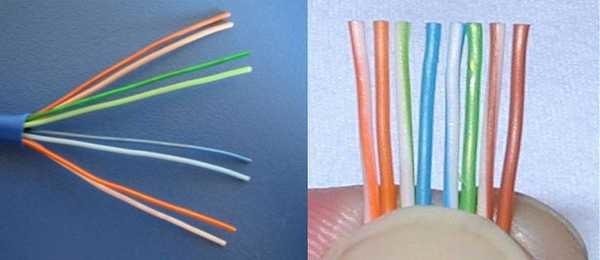

Для этого нужны коннекторы RJ-45 и обжимные клещи. Сначала нужно на конце удалить 25-30мм внешней изоляции и расположить проводки в оптимальном порядке.

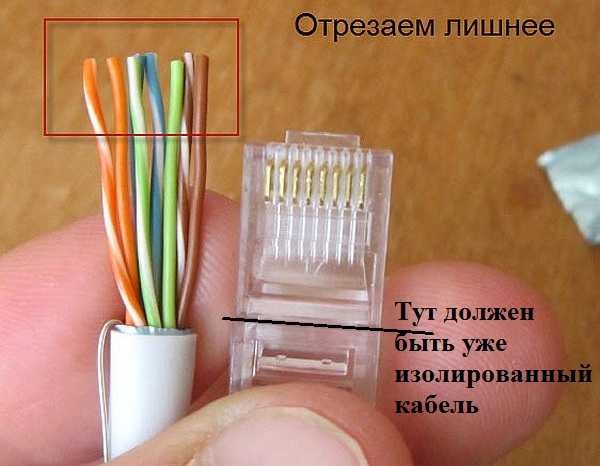

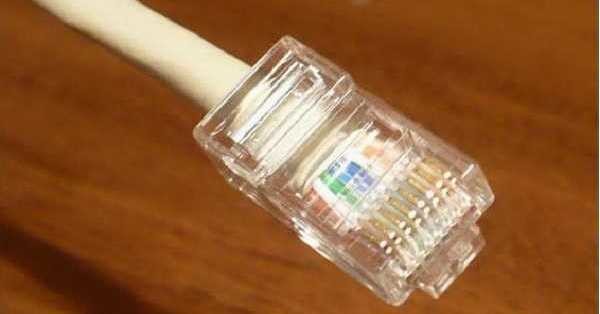

Далее нужно аккуратно обрезать жилки для выравнивания длины, вставить до упора в коннектор повернутый контактами вверх и обжать.

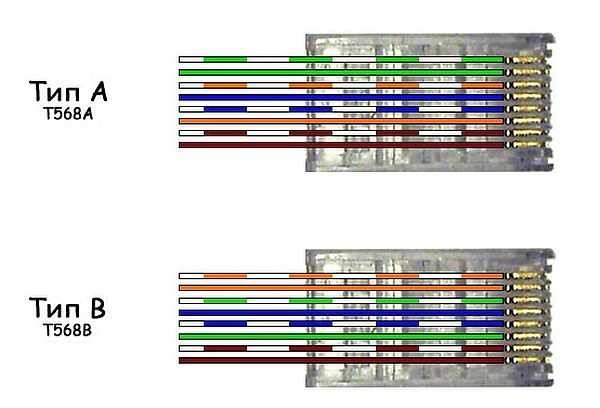

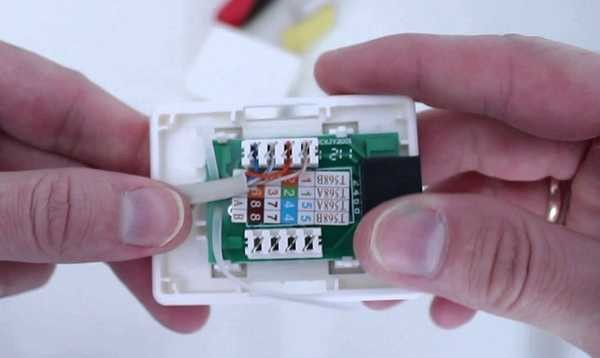

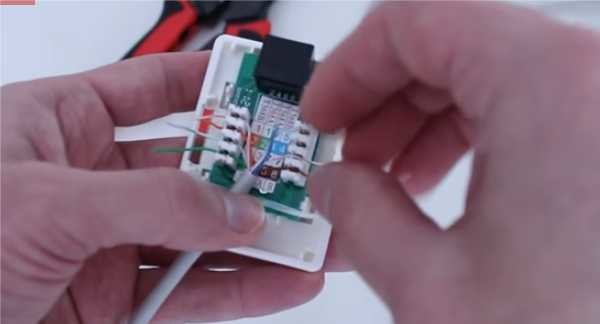

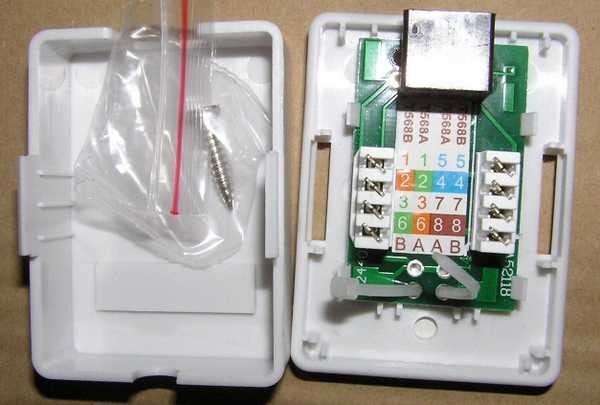

Порядок расположение цветов зависит от типа подключения. Это может быть, как прямая так и перекрестная схема. Для подключения роутера или ПК к интернету применяется прямая схема по стандарту EIA/TIA-568B:

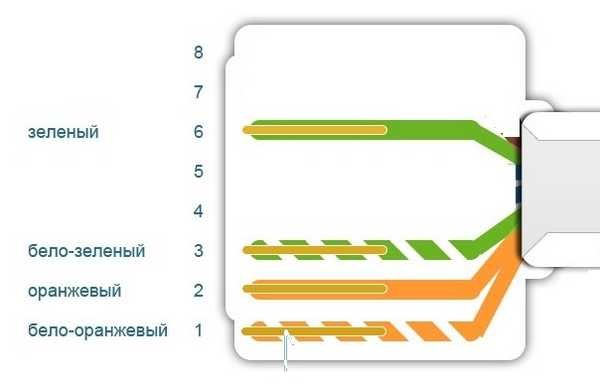

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Существует еще стандарт EIA/TIA-568A. По факту, он отличается только цветом проводников используемых для питания. Из-за того, что некоторое POE-оборудование не работает с EIA/TIA-568A, общепринятым считается стандарт EIA/TIA-568B.

Перекрестная схема или Crossover применяется в двух случаях:

• Для Fast Ethernet со скоростью передачи данных 100 Мбит/с;
• Для Gigabit Ethernet с трафиком 1 Гбит/с.

Иногда обжимка может потребоваться для соединения поврежденного участка.

Как соединить два отрезка витой пары

Часто при неаккуратном монтаже в участке изгиба могут сломаться жилы. Покупать новый кабель на всю длину или свитч для такого случая нет смысла, потому отрезки можно соединить другими способами.

Самый дешевый вариант — скотчлок. Это маленькая коробочка, соединяющая два проводка. Для соединения двух отрезков из 4 пар понадобится таких 8 штук. Важно соблюдать цвет проводков, чтобы не нарушить схему соединения.

Нужно до упора вставить жилы в соединитель и резко нажать пассатижами на кнопку, после чего раздастся характерный хруст. Скотчлоки бывают разные, но лучше брать с защитным гидрофобным гелем, чтобы контакты не окислялись.

Недостаток такого соединения в том, что оно громоздкое и ненадежное. Скотчлок не защищен экраном от чего могут снизиться характеристики или возникнут проблемы с сетевым соединением.

Более безопасный способ — соединитель типа RJ-45 — RJ-45. Это обычная коробочка с портами с противоположных сторон. Для подключения достаточно просто обжать концы провода, что занимает не больше минуты.

Преимущество данного способа в том, что при необходимости кабель можно легко разъединить. Но, так как сетевой коннектор со временем может расшататься, начнет пропадать сигнал или возникнут потери пакетов данных.

Более надежный, но сложный вариант соединения — сращивателем под забивку. В отличие от соединителя, здесь жилы надежно закреплены внутри, и защищены от внешнего воздействия пластиковым корпусом.

Для FTP выпускаются специальные соединители и сращиватели в экранированном варианте.

При соединении двух отрезков высока вероятность возникновения потерь. Если при пользовании домашним интернетом они не чувствительны, то для крупных СКС такие потери могут сказаться падением производительности. Потому, планируйте сеть, так чтобы потом витую пару не пришлось добавлять или используйте свитчи.
