Как происходит подключение к интернет через оптоволокно

Телекоммуникационные технологии развиваются стремительно. Несколько лет назад на смену телефонному кабелю пришла витая пара, а теперь наилучшее качество интернет-соединения обеспечивает оптоволокно. Для доступа к новому формату необходим оптический маршрутизатор.

Как действует передача данных через оптоволокно

Первыми устройствами, способными создавать беспроводную сеть, стали ADSL Wi-Fi маршрутизаторы. С помощью ADSL-разъема девайсы подсоединялись к интернету через телефонную сеть. Такие приборы можно встретить и сегодня там, куда не добрались технологии витой пары и оптического провода.

На смену им пришли Ethernet роутеры, которые очень распространены и по сей день. Подключение к сети происходит посредством кабеля, транслирующего цифровой сигнал провайдера. Следом пришла эра оптоволоконного соединения.

Внешне оптоволоконный кабель ничем не отличается от обычного. Разница заметна лишь в разрезе, да и то внимательному человеку. Если в привычном проводе информация передается с помощью электронов, то оптический задействует энергию света. Поэтому центральная жила изготавливается из кварцевого стекла либо пластика, а сверху накладывается пограничный слой, отражающий свет. От коэффициента отражения и зависит скорость передачи луча.

Сверху пограничного слоя накладывается оболочка, а на нее буферная прослойка, защищающая провод от попадания влаги. Завершающий этап — внешнее покрытие, основная функция которого – защита от механического воздействия.

При передаче информации электрический импульс трансформируется в световой. Для этого используют маленький прибор — конвертер. Далее свет двигается по волокну. На выходе луч проходит обратную конвертацию, превращаясь в электронный сигнал.

Важно: Считается, что оптоволоконные кабели хорошо переносят данные даже при многократных изгибах. Это не так — при резких поворотах и загибах по малому радиусу качество сигнала ухудшится.

Единственный минус оптических проводов — их стоимость.

Плюсов гораздо больше:

1. Способность передавать большие объемы информации на дальние расстояния при высокой скорости.
2. Устойчивость к внешним факторам (радиоволнам, близости электросети).
3. Независимость от магнитного поля.
4. Возможность совмещения с проводами других типов.

В чем разница между обычным и оптоволоконным роутером

Если провайдер использует новый вид кабеля, то без оптоволоконного модема не обойтись. Главное, чем отличается роутер для оптоволокна от обычного оборудования, используемого для подключения по витой паре — наличием специального порта.

Разъем под оптоволокно на роутере

В маршрутизаторах, приветствующих подключение по витой паре, используется разъем RJ-45. В роутерах под оптику предусмотрен порт SFP или SFP+, в который вставляется конвертер, декодирующий световые сигналы.

Принцип подключения к оптоволокну

Когда оптический кабель только начали применять, провайдеры работали по следующей схеме. Провод шел до многоквартирного дома, где распределялся между квартирами с помощью витой пары. Подключение производилось через свитчи. Система получила название «волокно до дома».

Сегодня разработана GPON-технология (Гигабитная пассивная оптическая сеть), в которой применяют устройства-разветвители светового луча — сплиттеры. Принцип создания PON-сети схож с деревом – поставщик услуги подключает приемники (до 128 штук), каждый из которых с помощью сплиттера делится на несколько веток, они, в свою очередь, образуют новые разветвления и так далее. Финальная станция — квартира абонента, где устанавливается терминал с LAN-слотами и разъемом под телефонный кабель.

Такой прибор специалисты называют модем под оптоволокно. С его помощью можно легко создать сеть с помощью все тех же сплиттеров либо обычных кабелей.

Важно: Оптоволоконный модем — часть PON-системы, являющаяся одновременно конечной точкой и преобразователем лазерного луча в электронный импульс. Некоторые провайдеры предоставляют модем для оптоволокна в аренду клиенту.

Технология не зависит от электричества, устойчива к внешним угрозам, что позволяет монтировать свитчи практически везде — на улице, чердаках, подвалах и т. д. Благодаря эксплуатации мощных лазеров, направляющих световой импульс, сигнал доходит до пользователя без утраты качества.

Лучший Wi-Fi роутер для оптического кабеля

Критерии, на которые нужно обратить внимание при выборе оборудования для оптоволоконного интернета:

1. Наличие на устройстве USB, Ethernet и LAN-портов. Чем больше разъемов, тем универсальнее роутер.
2. Скорость.
3. Количество диапазонов, в которых работает оптический роутер. Иногда хватает прибора, действующего на частоте 2,4 ГГЦ, но в многоквартирных домах с большой загруженностью лучше подстраховаться и приобрести оптоволоконный роутер, работающий еще и на частоте в 5 ГГц.
4. Подключение клиентов к вай-фай по стандартам 802.11b/g/n.

TP-Link TX-VG1530

Роутер с оптоволоконным входом выполняет сразу несколько функций:

1. Роутер с оптическим входом, способным выдавать скорость на входе почти 2,5 Гбит/сек, на выходе — 1,2 Гбит/с.
2. Беспроводная точка доступа.
3. Коммутатор с 4 слотами.
4. Полноценная телефония с возможностью проведения конференций, использования голосовой почты, переадресации и т. д.
5. USB-порт.

Компания TP-Link стабильно называется экспертами одним из самых продаваемых брендов в России. В линейке продукции есть и бюджетные домашние устройства, и профессиональное сетевое оборудование.

Zyxel PX7501-B0

Новинка в семействе GPON оборудования, поддерживающая стандарт WiFi 6-11ax. Создает двухполосную сеть, что позволяет одновременно использовать большое число устройств. Оснащен USB-слотом 3.0. Имеет LAN-вход, способный выдавать до 10 Гбит/с. и 4 порта, действующие на скорости до 1000 Мбит/с.

Максимальная скорость в беспроводной передачи сигнала до 6000 Мбит/сек. Поддерживает стандарты MU-MIMO. Вполне может подойти для обслуживания крупного офиса с большим числом подсоединенных устройств.

Huawei EchoLife HG8247H

Роутер с PON портом представляет собой терминал, оснащенный 4 разъемами Gigabit Ethernet, 2 слотами для подключения к телефонной линии, CATV и USB. Устройство дополнено двумя внешними антеннами для усиления сигнала Wi-Fi. Терминал применим при типе монтажа «волоконный интернет до дома».

D-Link DIR-825/ACF

Кроме порта SFP, оборудован USB-разъемом для подключения 3G и 4G(LTE) модемов, двумя стационарными антеннами.

Девайс работает в двух частотных диапазонах, выдавая скорость до 1 Гбит/с. Производитель позиционирует модель как вариант для быстрой беспроводной сети в доме или небольшом офисе. Как и большинство моделей этого китайского бренда маршрутизатор легко настроить самостоятельно. На официальном сайте производителя есть вся информация.

Продукт относится к средней ценовой категории и, судя по отзывам, вполне оправдывает себя.

ZTE F660

Маршрутизатор с внушительным функционалом, который по достоинству оценили пользователи. Имеет PON-порт, 4 входа RJ-45, 2 розетки для телефонного кабеля. Поддерживает функцию IPTV-телевидения и IP-телефонии. Среди явных плюсов покупатели выделяют исключительную надежность девайса.

Sercomm RV6688BCM

Многозадачное устройство, к которому, кроме оптического кабеля, одновременно можно подключить 4 ПК, 2 USB накопителя и 2 телефонных аппарата. Передает сигнал ТВ в формате IPTV, позволяет одновременно функционировать четырем беспроводным сетям. Аппарат поставляется, как пользовательский модуль шлюза для клиентов телекоммуникационной компании МГТС при условии подключения к оператору. Производитель постоянно выпускает обновления и гарантирует техническую поддержку в любой стране мира.

Eltex NTU-2W

Этот маршрутизатор для оптоволокна относится к классу высокопроизводительного оборудования для дома и небольшого офиса. Абонентский терминал обеспечивает доступ к IPTV и IP-телефонии, имеет USB-вход для подключения принтера или внешнего флеш-накопителя. Скорость потока 2,5/1,25 Гбит/с.

Какой лучше выбрать

Выбирая, какой роутер нужен для оптоволокна, нужно прислушаться к рекомендациям поставщика услуги интернет. К примеру, для компании Ростелеком подходят девайсы бренда Eltex, Rotek, ZTE и ряд других. Выбор всегда остается за клиентом,

но надо учитывать соответствие прибора требованиям провайдера и потребностям абонента:

1. Тип используемого WAN-порта. Большинство операторов подключается через универсальный SFP-разъем, но бывает, что требуется особый тип соединения.
2. Пропускная способность устройства. Она должна быть не меньше, чем скорость, предоставляемая компанией-провайдером.
3. Стандарты раздачи Wi-Fi. Скорость девайса, заявленная производителем, не должна быть ниже той, которую предоставляет оператор.
4. Наличие техподдержки у компании производителя. Мало купить понравившийся девайс и подсоединить его к оптике. Некоторые модели маршрутизаторов требуют специфической настройки.

Еще пару лет назад оптическое сетевое оборудование было по карману лишь обеспеченным людям, а многие провайдеры даже не включали такой тип соединения в список услуг. Сегодня оптоволоконное соединение доступно жителям крупных городов и постепенно расползается по периферии, окутывая сетью всю территорию страны.

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон. Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль.

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

Интернет и кабельное ТВ в загородный дом

JOURNALНовости и статьи	Контактная информация	Способы оплаты: Оплата на сайте Приложение Сбербанка Терминалы оплаты
Правовая информация
Вакансии
Интернет	Кабельное ТВ	Бизнесу	В помощь абоненту
Тарифы для физических лицКарта покрытияПодключить интернетПрограмма лояльностиАкции для абонентовТочки бесплатного Wi-Fi в Вологде	ИнформацияКарта покрытияИнструкция по настройкеВидеонаблюдениеГородские камеры видеонаблюденияОнлайн камера в твой двор	Интернет в офисГостевой Wi-FiОблачное видеонаблюдениеТелевидениеКорпоративная сеть	Личный кабинетРекомендуемый антивирусЧастые вопросыАдреса офисов и контактыПрайс на дополнительные услугиМобильное приложение

г. Вологда, Огородный переулок, дом 7 Подключение и техподдержка700-238

Интернет домойИнтернет в офисКабельное ТВОблачное видеонаблюдениеПравовая информация

Адреса офисовЛичный кабинетОнлайн камерыПодключить M-line

г. Вологда, Огородный переулок, дом 7

За несколько последних десятилетий компьютеры и интернет появились практически в каждом доме. Они используются для связи, развлечений, работы и многих других целей. Чтобы обеспечить создание сети, абонентам прокладывают интернет-линии в виде телефонных проводов, кабеля типа витой пары и оптоволокна. В последнее время именно оптоволокно набирает наибольшую популярность за счет своей скоростной характеристики. В этом материале будет подробно рассказано, что такое оптоволоконный кабель для интернета, как прокладываются оптико-волоконные кабельные сети интернет, какими характеристиками обладает оптический интернет.

Что такое оптоволокно?

Оптоволоконный кабель — это специальный провод, сделанный из стекла и пластмассы. Благодаря ему осуществляется передача луча с помощью его отражения. Есть одномодовые и многомодовые кабельные волокна. В первом случае распространение луча происходит в одном экземпляре, а во втором случае — во множественном, когда каждый луч (мод) вводят в кабель под определенным углом. Впервые передача данных с помощью такой технологии была осуществлена в 1950-х годах.

Конструкция оптоволоконного кабеля

Оптоволокно сконструировано таким образом, что передача данных происходит по специальным оптическим магистралям, которые состоят из отдельных носителей. Они, в свою очередь, объединяются в некую общую конструкцию под названием оптоволоконный кабель.

Обзор и настройка модема D-Link Dir-320

Как уже стало понятно, кабель делается из стекла, которое само по себе — довольно хрупкий материал — его можно легко разбить. С этой целью провода обеспечиваются защитой от механических повреждений, но этого недостаточно для сохранности кабеля.

Важно! Для большей безопасности оптокабеля объединяют в модули, которые и образуют один кабель. Конструкция его может быть абсолютно разная: диаметр одного провода будет 6 мм, а другого — 1,5 сантиметра.

Принцип работы оптического носителя

Процесс обмена данными происходит за счет того, что свет лазера проходит по кабелю от встроенного светодиодного элемента. Передача заключается в создании однонаправленных импульсов в виде двоичного кода. Специально для обмена данными было создано два независимых канала.

Особенности и преимущества оптоволокна

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Среди особенностей такого типа проводов можно выделить следующие, которые являются и преимуществами технологии:

• Оптоволоконные линии не подвергаются влиянию электромагнитных волн и полей, а значит, в любых условиях можно в полной мере почувствовать хорошее качество связи и ее надежность;
• Скорость передачи данных по оптоволокну — высокоскоростная. Это дает возможность обмениваться информацией в разы быстрее, чем по любому виду железных проводов;
• Отсутствие электромагнитного излучения, дающее возможность увеличить безопасность такого типа передачи данных. Оптические провода нельзя взять на прослушку. Для этого нужно полностью разрушить его строение, что будет замечено низкой скоростью сигнала и помехами различного рода;
• За счет используемой технологии кабеля не нуждаются в большом количестве ретрансляционных точек, что уменьшает внутренние помехи при передаче двоичной информации.

Ограничения оптоволокна

Устройство и виды кабелей для интернета: витая пара и оптоволоконный

Есть и некоторые минусы технологии. Одной из причин, по которой такой вид проводов не является общедоступным, становятся затраты на его прокладку. Это не выгодно, когда уже есть готовые телефонные линии. Большинство людей, получающих интернет в 20-100 Мбит/с вполне довольны скоростью. Волокно работает оптимальнее, чем медь или алюминий, но из-за нагрузок на сервера пользователь часто просто не увидит разницы между ними. Например, приложение, загружающее большой файл на компьютер, может доставить его за считанные секунды при быстром соединении, но из-за ограничения на самих серверах софта эта цифра будет ограничена.

Прокладка оптоволокна на местности

Чтобы проложить оптоволокно на местности, применяют механизированную укладку в грунт. Сама работа выполняется несколькими тракторами, которые сцепляются цугом. Они тянут специальный плуг, закрепленный на кабелеукладчике. Предварительно плуг углубляют в землю на полтора метра. На самом кабелеукладчике, представляющем собой небольшую тележку, закреплена катушка. Она при ручном кручении и подает кабель в траншею, которую прорывает плуг в движении.

Поверх волоконно-оптического кабеля на небольшой слой земли укладывают заметную и яркую сигнальную ленту. После укладки сразу же происходит ее засыпка землей. На поверхности грунта в итоге остается небольшое углубление около 20-30 сантиметров.

Важно! Через некоторое время все неровности рельефа сравниваются с помощью ножа бульдозера от легкого трактора. В теплое время года такая прокладка зарастает травой, но ее легко можно обнаружить с помощью заранее установленных столбиков.

Технология подключения

Технология подключения этого вида кабелей ничем по сути не отличается от проведения витой пары или телефонной линии. Все работы выполняются в несколько этапов:

1. Этап монтажа сети из волоконно-оптического провода;
2. Этап получения специального модема и его подключение (настройка);
3. Этап создания подключения нового модема к сети по новой технологии.

Монтажные работы

Такого вида работы выполняются специальными монтажными бригадами, которые устанавливают оборудование провайдера в доме, если его нет, и проводят кабель напрямую от щитка к каждой квартире, желающей получить доступ в оптоволокно интернет именно от этого оператора и заключить с ним договор. Если основной кабель только провелся к дому, то монтаж на всех этажах может занять не один день. Если же он уже давно установлен и просто появился новый желающий клиент, то процесс займет пару минут: от просверливания нескольких стен перфоратором до прокладки кабеля в квартиру по углам этих стен.

Монтаж оборудования в подъезде

Перед тем, как протягивать сеть в отдельные квартиры, нужно установить все необходимое оборудование в подъезде. Работать в этом направлении могут несколько бригад. Электромонтажники пробивают отверстия в перекрытиях, и крепят пластмассовые пеналы, укладывая в них оптокабеля. После всех работ каждый кабель будет висеть около входа в квартиру в смотанном виде.

Далее происходит более громкий вид работ: создание отверстий в бетонных плитах для специальных пластмассовых трубок. После прокладки труб устанавливается оборудование оптических распределителей и коробок.

Монтаж оборудования в квартире

Параллельно с работами вне квартир оператор и его сотрудники должны помочь людям с выбором мест под специальные розетки и провести инструктаж по обращению с хрупким проводом. Провайдер должен заранее сказать, сколько метров кабеля предоставляется бесплатно, а сколько — платно. Обычно отверстие для квартиры пробивают либо близко к потолку, либо около плинтуса. Через эту дырочку с помощью обычной проволоки и протягивается провод интернета. Далее на это место крепится розетка, в которую укладывается кабель.

Важно! Обязательным требованием при установке розетки или модема является наличие рядом электрической розетки, которая будет питать роутер через специальный адаптер.

Получение модема и подготовка к переключениям на оптоволокно

Получение модема осуществляется либо сразу, либо через несколько дней по извещению провайдера. Также сразу или потом может быть составлен или переоформлен договор на предоставление услуг интернета по оптоволокну.

Организационные вопросы

Есть в этом деле и вопросы организационного характера. Если оператор не выдает модем сразу, то за ним нужно будет приехать в сервисный центр, где и будет подписан новый договор и выдача коробки с устройством на руки.

Выполнять подключение модема и его настройку должна бригада специалистов, которые прибудут по заранее оговоренному графику. По окончанию процесса установки клиент расписывается о предоставленных услугах и работоспособности оборудования оптико-волоконного интернета.

Если до этого подключение осуществлялось через этого провайдера, то старое предоставленное оборудование нужно снять и вернуть. Сделает это специалист сервисного центра, который также подключит домашнее оборудование через оптоволоконный интернет.

Технические мероприятия

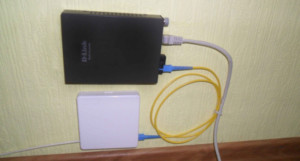

По прибытию монтажников происходит установка модема: пробиваются несколько отверстий перфоратором и с помощью дюбелей корпус устройства закрепляется саморезами на стене. В него подключается оптокабель. От роутера по полу прокладывают несколько кабелей витой пары для подключения телевизора, персонального компьютера и телефона. Витая пара на концах закрепляется с помощью коннекторов типа RJ-45.

Создание и настройки сети интернет и схема ввода

По сути, после всех вышеперечисленных действий сеть уже собрана. В некоторых случаях еще остается перекоммутировать роутер на управление телевидением, ПК и прочими устройствами, подключить его питание и соединить прибор с домашними сетевыми гаджетами. Схемы оптоволокна очень напоминают медные кабеля, но имеют отличие: домашний телефон в первом случае подключается после роутера и полностью теряет свою автономность.

Наладочные работы

После всех электромонтажных работ осталось подсоединить оборудование к ПК и прочим устройствам, а также выполнить создание сети Wi-Fi. Для этого роутер включают и заходят в его веб-настройки через специальный адрес, где и создается беспроводная сеть, устанавливается пароль и методы ее защиты.

Таким образом, была разобрана оптическая линия интернета, что это и каким образом подключают стекловолокно в качестве интернета в многоквартирные и частные дома от прокладки под землей до монтажа в подъезде и квартирах.
