Современные средства связи постоянно совершенствуются, изобретаются новые технологии и приборы, но, несмотря на динамичное развитие сотовых аппаратов, «домашние» телефоны также пользуются популярностью. В данной статье рассмотрены вопросы, что такое телефонный провод на 4 жилы, его применение и способы установки, а также алгоритм обжатия концов и монтаж коннектора.

Телефонный кабель

Как обжать телефонный кабель — 2 и 4 жилы

Всё это можно сделать и без помощи других, главное раздобыть подходящий инструмент и приобрести провод подходящего метража. Но очень часто всё встаёт на моменте, когда необходимо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы на данный момент и побеседуем.

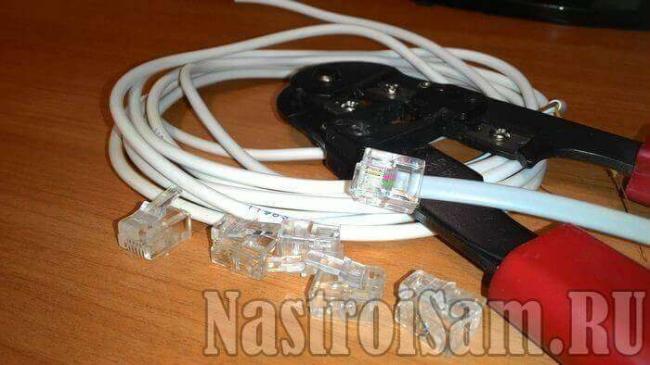

Что нам понадобится?

Во-1-х, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если необходимо сделать скрутку, то с ним время от времени эх как намучаешься. Поэтому, в своей практике стараюсь использовать кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой заморочек тоже не возникает. Во-2-х, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-3-х ; обжимной инструмент. Кстати, на многих из их, как на моей например, есть и особенный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Читайте также:  Кондиционер потек: Течёт кондиционер — капает вода в комнату: причины и что делать – Потек кондиционер, причины и способы их решения

Последовательность действий:

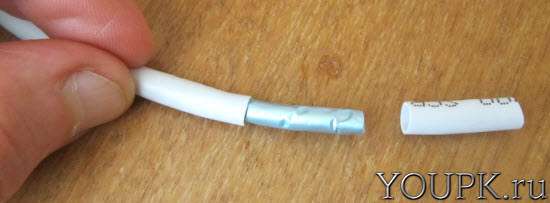

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо ; их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии употребляются всего 2 жилы. В разъёме ; это два средних контакта:

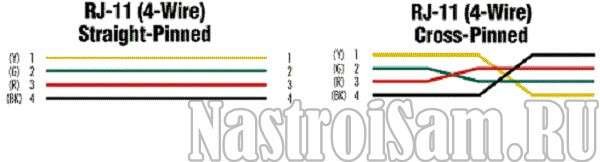

С четырёхжильным проводом ситуация малость сложнее. Тут дело в том, что за рубежом, из-за большущего распространения мини-атс и факсов, очень часто употребляется кросс-оверный вариант раскладки ; другими словами провода в парах меняются местами (см. схему справа):

У нас же, в Рф, употребляется ровненькая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель ; необходимо воткнуть жилы до упора в коннектор:

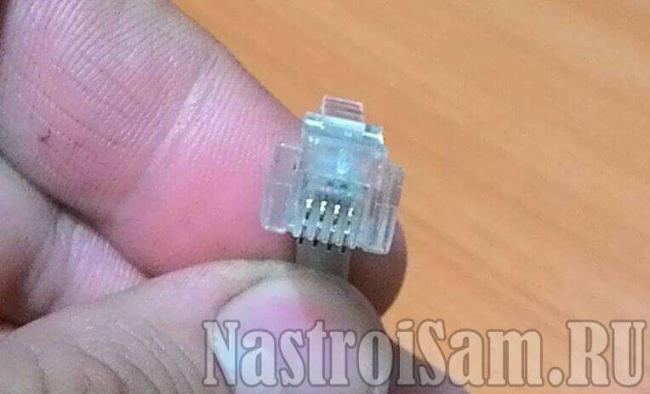

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

На данный момент аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

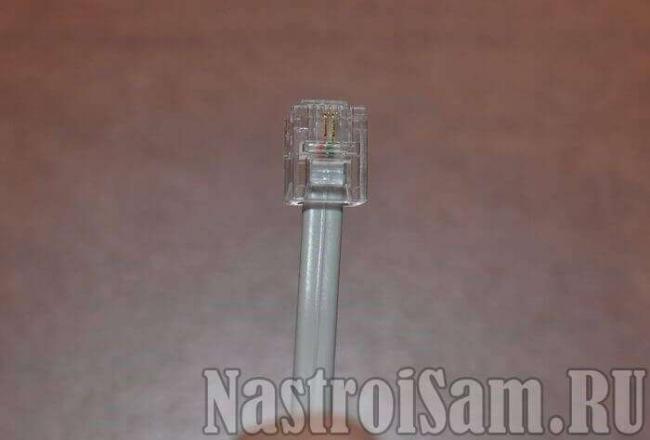

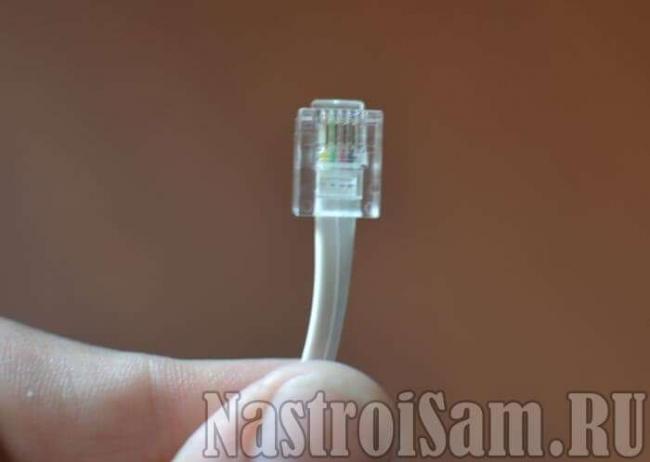

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. На данный момент Вы осознаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует бытовой вариант работы с кабельным обжимом, применение специального инструмента и пошаговый процесс.

Это видео, пусть не совсем корректное в техническом плане, поможет понять суть процесса более полно.

Читайте также:  Как сделать рассеиватель для светодиодов из оргстекла. Рассеиватели для светодиодных лент — выбор и крепление

Процедура обжима медных жил сетевого кабеля может быть изучена теоретически без особого труда. Между тем, даже при наличии теоретических знаний, обязательно требуется практический навык.

По сути этот навык нарабатывается достаточно быстро даже тогда, когда приходится столкнуться с работой впервые. Правда без того, чтобы не испортить пару-тройку пластмассовых вилок, начинающему мастеру не обойтись – придется сначала потренироваться. Таков закон практики.

Оставляйте, пожалуйста, комментарии, размещайте фото и задавайте вопросы в расположенном ниже блоке. Расскажите о том, как вы обжимали витую пару собственными руками. Возможно, вам известны приемы и методы, которые будут полезны посетителям сайта.

Обжим телефонного кабеля модульным разъёмом RJ-11/14/25.

Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер.
1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа.	2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель.

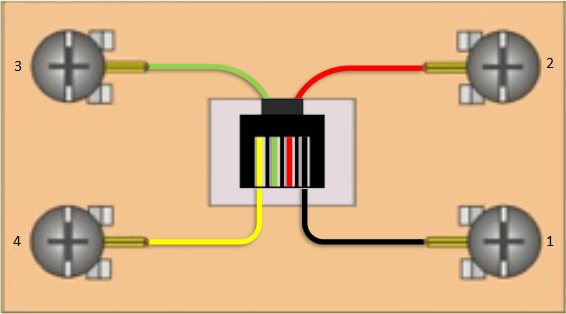

* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа..

* Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.

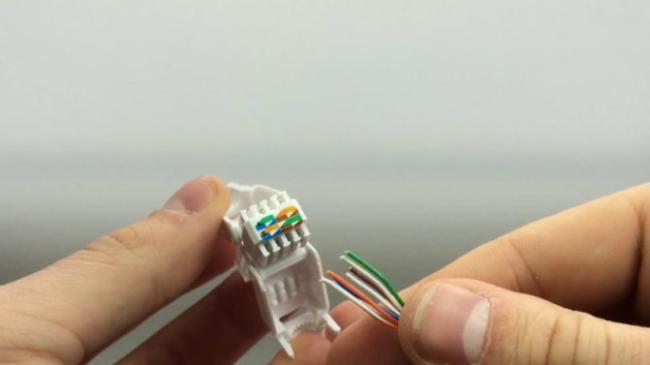

* Подробная инструкция по монтажу универсального разъема RJ-45 категории 5.

Инструкция

Для разводки телефонных коммуникаций внутри помещений применяются различные провода. Наибольшее распространение, особенно в старых домах, получил телефонный распределительный провод (ТРП), или «лапша». Низкая надежность и помехозащищенность этого провода компенсируются его невысокой ценой, что объясняет его повсеместное применение. Более современным и удобным вариантом является шнур телефонный плоский линейный (ШТПЛ). Каждый из четырех проводников изолирован по отдельности разноцветным пластиком, что облегчает разводку. Все вместе провода запаяны в пластиковую оболочку, которая исключает механические повреждения. При приобретении нового провода следует отдавать предпочтение ШТПЛ или его аналогам.

Вне зависимости от количества проводников в шнуре, для обычной телефонии используются только два. Остальные могут применяться для включения телефонов по схеме «директор-секретарь» или в цифровых мини-АТС. Если в проводе более двух проводов и вы не знаете, какие подключены к АТС, используйте мультиметр. Также можно использовать народный способ проверки сигнала «на язык», однако это небезопасно. В момент звонка напряжение в телефонной линии может достигать 150 вольт, что достаточно для получения серьезных травм. Если коннекторы находятся на обоих концах провода, используйте цветовую маркировку проводников. Все телефоны, если обратное не указано в инструкции по эксплуатации, используют в качестве рабочих два центральных проводника. Остальные контакты в разъеме остаются не задействованными.

• Протянуть интернет кабель

Для того чтобы обжать телефонный провод, необходимо для начала ровно отрезать его, а затем снять внешнюю пластиковую изоляцию на расстоянии полутора сантиметров от обреза. В результате у вас в руках должен оказаться конец провода с торчащими разноцветными проводниками. Не снимайте пластиковую изоляцию с отдельных проводников. Определите два провода, которые подключены к АТС. Расположите проводники в одной плоскости таким образом, чтобы подключенные провода оказались в середине. Заведите провода в коннектор, не нарушая из расположения. До упора задавите провод в коннектор. Введите коннектор в клещи для обжима. Следите за тем, чтобы провода не выпали из коннектора. Крепко сожмите ручки клещей. Извлеките обжатый телефонный провод и проверьте его работоспособность.

Если вам потребовалось установить локальное соединение между компьютерами, воспользуйтесь одним из самых распространенных кабелей связи – витая пара. Когда под рукой нет такого кабеля, а дело срочное, и к тому же его покупка отнимет значительную часть времени – попробуйте изготовить такой кабель в домашних условиях. Эта процедура, по техническому процессу несложная. Но потребует дополнительных знаний в этом деле.

Инструмент для обжимки RJ45, RJ12, RJ11, правила обжима

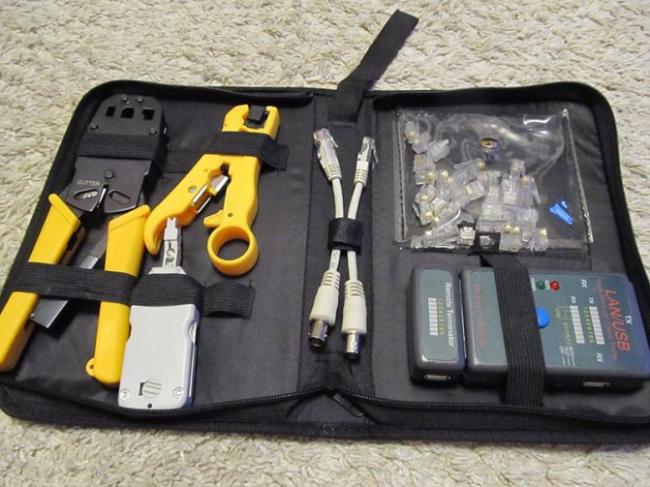

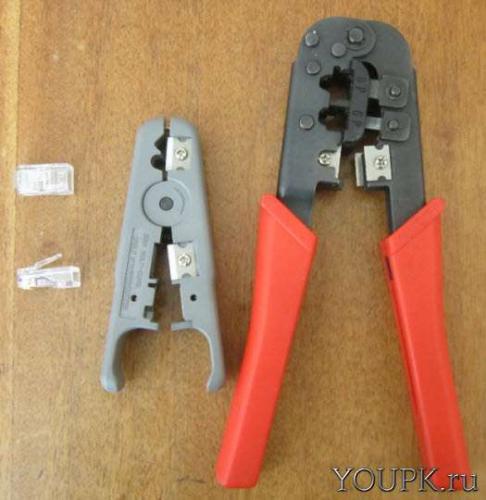

Для обжима сетевого кабеля понадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Читайте также:  Какая норма напряжения в сети по ГОСТ в РФ: 220 или 230 Вольт?

Процесс обжима сетевого кабеля

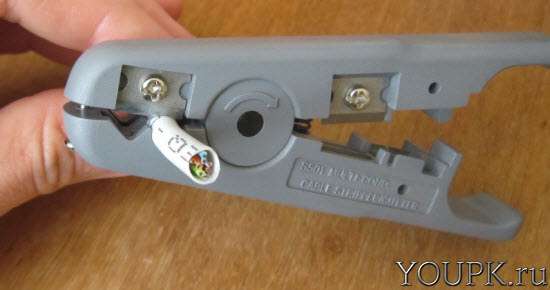

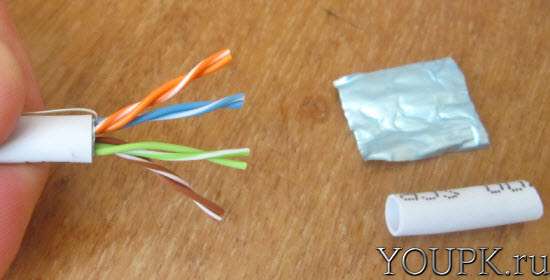

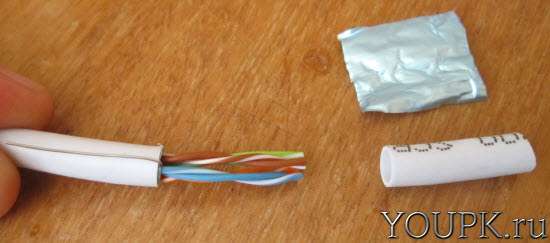

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

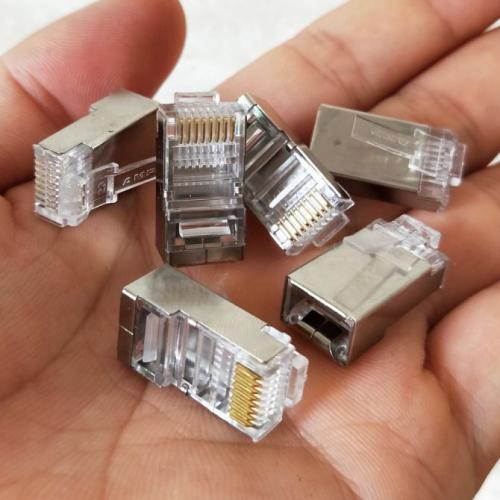

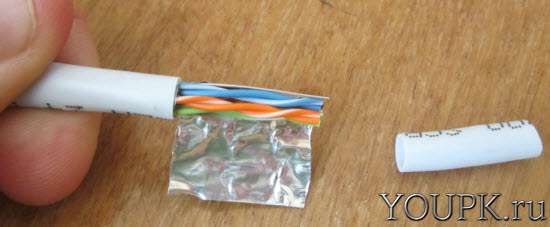

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

Одиночный стальной проводок зажимаем назад, обрежем его чуть позже для удобства работы

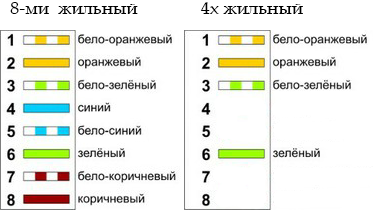

б. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже

•
•
•

•
•
•

Применение нестандартных способов прессовки

Учитывая, что приобретение специального инструмента (того же кримпера) требует денег, некоторые умельцы практикуют нестандартный метод обжима проводов. Используют обычную отвертку электрика с плоским жалом подходящей ширины и толщины.

Такой отверткой делают прессовку контактных стержней, последовательно по одному вдавливая внутрь тела вилки.

Если требуется выполнить наращивание витой пары, работы производятся в порядке, детально описанном в следующей статье. Рекомендуем ознакомиться с полезным информативным материалом.

Как обжать телефонный кабель?

Для соединения проводников с ножами разъема используйте профессиональный инструмент кримпер. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12.

6. В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт.</td>7. Обжимным инструментом планка продвигается внутрь корпуса. Кабель прижимается к нижней стенке корпуса разъема и надежно механически фиксируется зажимом в виде плоской планки.</td>8. Телефонные патч-корды используются в телефонных патч-панелях.</td></tr>9. Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.</td></tr>

</td></tr>

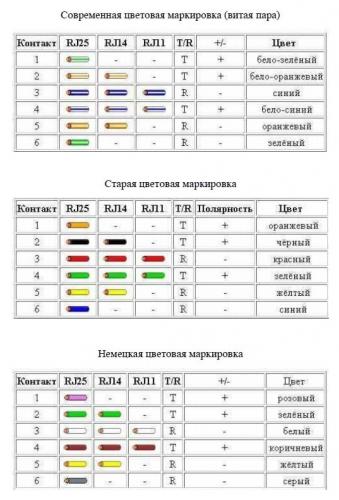

Особенности цветовой маркировки

Во время работы важно правильно соединить проводники. Для этого разработана цветовая маркировка кабеля, каждый проводник имеет определенный оттенок. Однако за время существования кабельной продукции цветовые стандарты менялись несколько раз. Поэтому важно ознакомиться с каждым вариантом.

Актуальные цветовые маркировки:

• Современная. Положительный контакт – оранжево-белый, зелено-белый, сине-белый. Отрицательные контакты – оранжевый, синий, зеленый.
• Старая. Плюс – зеленый, черный оранжевый. Минус – синий, желтый, красный.
• Немецкая. Положительный – коричневый, зеленый, розовый. Отрицательный – белый, серый, желтый.

Возможно совместное использование проводов с различными маркировками. Важно при их соединении учесть полярность.

Особенности цветовой маркировки

Во время работы важно правильно соединить проводники. Для этого разработана цветовая маркировка кабеля, каждый проводник имеет определенный оттенок. Однако за время существования кабельной продукции цветовые стандарты менялись несколько раз. Поэтому важно ознакомиться с каждым вариантом.

Актуальные цветовые маркировки:

Читайте также:  ПКП1 управление и защита электропривода задвижки без концевых выключателей

• Современная. Положительный контакт – оранжево-белый, зелено-белый, сине-белый. Отрицательные контакты – оранжевый, синий, зеленый.
• Старая. Плюс – зеленый, черный оранжевый. Минус – синий, желтый, красный.
• Немецкая. Положительный – коричневый, зеленый, розовый. Отрицательный – белый, серый, желтый.

Возможно совместное использование проводов с различными маркировками. Важно при их соединении учесть полярность.

Самостоятельный монтаж или услуги профессионалов

Выполнение подобной работы не вызовет сложностей у людей с опытом. Однако элементарное несоблюдение правил безопасности и некачественные расходные материалы могут привести к печальным последствиям. И если в домашних условиях повторный монтаж и время, затраченное на него, не критично, то для обеспечения связи в офисе или на производстве ошибки напрямую отразятся на рабочем процессе.

Почему стоит воспользоваться услугами специалистов:

• минимизация времени на установку одного соединения;
• гарантированное качество;
• хороший внешний вид;
• не будет дополнительного расхода материалов и комплектующих для переделки.

Профессионалы помогут подобрать оптимальный расходный материал и комплектующие, исходя из условий технического задания. Это положительно скажется на бюджете.

Специалисты помогут составить оптимальный перечень материалов. Для получения консультации и заказа расходных материалов достаточно позвонить по телефонам: +375 (162) 44-66-60

или+375 (29) 202-13-86 .

Самостоятельный монтаж или услуги профессионалов

Выполнение подобной работы не вызовет сложностей у людей с опытом. Однако элементарное несоблюдение правил безопасности и некачественные расходные материалы могут привести к печальным последствиям. И если в домашних условиях повторный монтаж и время, затраченное на него, не критично, то для обеспечения связи в офисе или на производстве ошибки напрямую отразятся на рабочем процессе.

Почему стоит воспользоваться услугами специалистов:

• минимизация времени на установку одного соединения;
• гарантированное качество;
• хороший внешний вид;
• не будет дополнительного расхода материалов и комплектующих для переделки.

Профессионалы помогут подобрать оптимальный расходный материал и комплектующие, исходя из условий технического задания. Это положительно скажется на бюджете.

Специалисты помогут составить оптимальный перечень материалов. Для получения консультации и заказа расходных материалов достаточно позвонить по телефонам: +375 (162) 44-66-60

или+375 (29) 202-13-86 .

Подготовка к подключению

Прежде чем приступать к самостоятельному подключению, необходимо провести определенную подготовительную работу. Для монтажных работ понадобится сама розетка, бокорезы или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТШК-4 до сих пор используются, поэтому периодически приходится сталкиваться с их установкой или переустановкой. Для их подключения необходим двухпроводной кабель сечением от 0,3 до 0,5 мм 2 , например, КСПВ 2х0,5 или ТРП. При установке розеток использовался конденсатор, емкостью 1 мкф для проверки телефонной линии на момент звонка. Он применялся только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что способствует улучшению качества работы телефонных линий. Поэтому для их монтажа требуется минимум инструментов и материалов.

Где скотчлоки подходят, а где – нет

Идеальное место, где вам пригодятся эти соединители – автомобильная электрика или акустические провода для колонок. Забудьте про все остальные способы – для низкого напряжения скотчлок это лучший вариант.

Но для проводки на 220 Вольт скотчлоки нужно применять с осторожностью. Хотя производитель и указывает, что соединители работают до 600 Вольт, в них остаются места под напряжением, до которых случайно можно дотронуться, например, если залезть в распаечную коробку.

Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем.

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

• РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
• КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
• ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Содержание

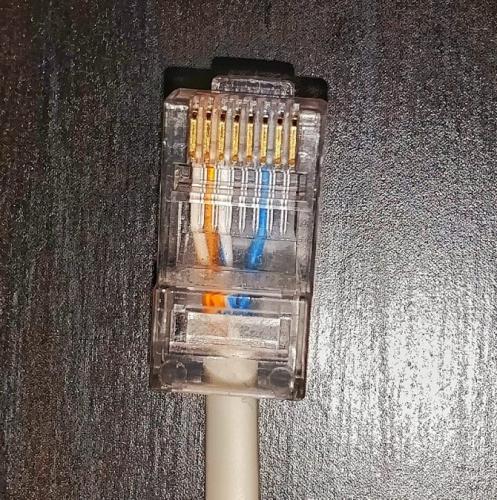

Вот так (схематично) выглядит кабель после обжимки.

Наверняка у пользователя возникает вопрос – а к чему в списке необходимых предметов были колпачки и на какой стадии их нужно использовать? Они надеваются на уже обрезанный, но с еще не удаленной изоляцией провод и надвигаются на уже обжатый коннектор.

Наличие такого колпачка мешает проводу сгибаться в месте, где изоляция уже удалена, а коннектора еще нет. Благодаря этому меньше риск перелома тонких жил в данном месте, дольше период использования витой пары.

Интересно, что колпачок также защищает фиксатор коннектора (планку, на которую нажимают, чтобы вставить коннектор в устройство или извлечь его) от случайного нажатия.

Источники

• https://vpautine.ru/internet/kak-obzat-kabel-4-zily
• https://help-wifi.ru/tekh-podderzhka/obzhim-vitoj-pary/
• https://o-vitoipare.ru/vse-stati/vypolnyaem-obzhim-vitoj-pary-iz-4-zhil.html
• https://skomplekt.com/vitaya-para-kategorii-obzhim-sovetyi/
• https://www.asutpp.ru/obzhim-vitoj-pary.html
• https://sovet-ingenera.com/elektrika/wires/obzhim-vitoj-pary.html
• https://odinelectric.ru/wiring/tools/kak-obzhat-rj45
• https://ampersite.ru/ustanovka-i-podklyuchenie/obzhimka-vitoj-pary-sposoby-obzhimki-instrumenty-i-rukovodstvo.html
• https://stroy-okey.ru/remont/electrician/kak-obzhat-internet-kabel/

/ На первой полосе / Обжимаем RJ-45 и проводим сетевой кабель на 4 / 8 жил

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них :). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Что нам понадобится ?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

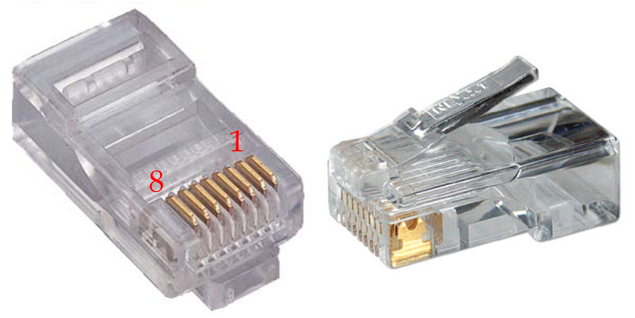

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

Обжимные клещи

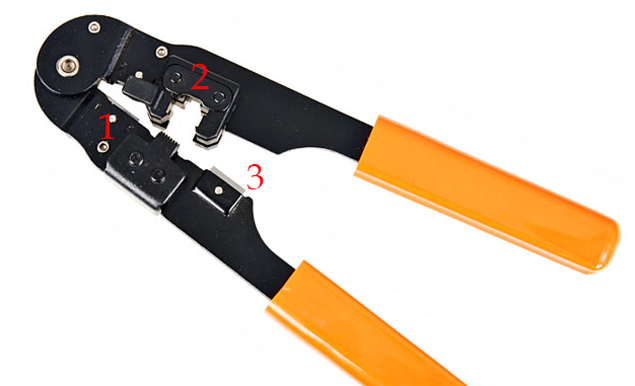

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Процесс обжима RJ-45

1. Снимите клещами внешнюю изоляцию кабеля.
2. Распутайте и выставьте проводники в нужном порядке.
3. Вставьте их в каналы разъема RJ-45, пока для примерки, чтобы они приняли форму каналов, распрямились.
4. Выньте их и, при необходимости, подровняйте кусачками «обжимки».
5. Снова вставьте их в каналы разъема, проверьте, что все — на своих местах и каждый проводник входит до упора в свой канал.
6. Используйте клещи для обжима.
