Эволюционные процессы, которые в первую очередь коснулись компьютерных технологий, привели к появлению нескольких типов вычислительных сетей, подразумевающих совокупность компьютерных устройств, объединенных в одну систему. Основным назначением такой системы является доступ пользователей к совместным ресурсам и возможность обмена данными между абонентами в процессе работы. Практически все предприятия, функционирующие в современных реалиях, организовывают свою работу при помощи […]
Эволюционные процессы, которые в первую очередь коснулись компьютерных технологий, привели к появлению нескольких типов вычислительных сетей, подразумевающих совокупность компьютерных устройств, объединенных в одну систему. Основным назначением такой системы является доступ пользователей к совместным ресурсам и возможность обмена данными между абонентами в процессе работы.
Практически все предприятия, функционирующие в современных реалиях, организовывают свою работу при помощи компьютерных сетей, сформированных по одному из принципов, о которых пойдет речь далее.

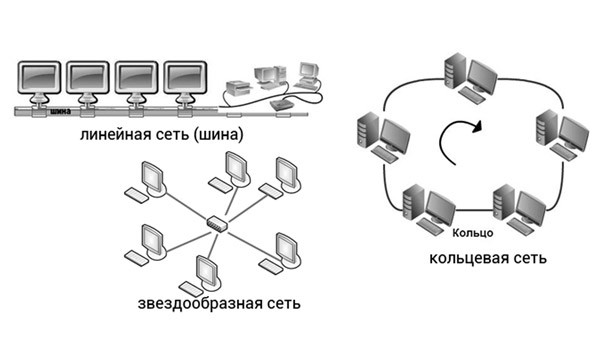

Основные принципы построения компьютерных сетей
Организация обмена данными в сфере компьютерных и информационных технологий осуществляется согласно выбранной топологии, конфигурация которой определяется соединением нескольких компьютеров и может отличаться от конфигурации логической связи. Выбор типа физической связи непосредственно влияет на характеристики сети, поэтому к данному процессу подходят с учетом определенных требований.
Линия
Концепция формирования данного типа сети основана на принципе размещения всех абонентов на одной линии, поэтому при ее повреждении вся цепочка становится неработоспособной, точно так же как и при выключении одного компьютера, когда теряется связующая нить между всеми пользователями.
Учитывая несовершенство и моральное устаревание данного типа построения ЛВС, на сегодняшний день его практически не используют.
Шина
В данном случае задействован единый кабель, к которому через специальные соединительные элементы подключены ПК. Концы шины снабжены резисторами, препятствующими отражению сигнала и гарантирующими его чистоту.
Преимущество такой топологии состоит в простоте монтажа и настройки, при этом затрачивается меньшее количество кабеля, нежели в других типах сетей. При поломке одного компьютера сеть сохраняет рабочее состояние, однако при неполадках в самой сети функционирование в ее рамках прекращается абсолютно для всех абонентов.
Стоит помнить, что чем больше рабочих станций локализуется на шине, тем существеннее падает скорость функционирования сети.
Кольцо
Общие принципы построения компьютерных сетей по типу кольца аналогичны тем, что применяются при создании топологии линии, однако существуют некоторые отличия, и наиболее существенное из них состоит в последовательном подключении компьютеров друг к другу. Сигнал в такой сети перемещается исключительно в одностороннем порядке, а для обеспечения движения двух сигналов в разных направлениях формируют двойное кольцо.
Данная сеть проста в сборке и не требует большого количества оборудования, при этом она демонстрирует устойчивую работу, однако при неполадках в функционировании одного из ПК вся система оказывается нерабочей.
Многосвязная
Преимущество многосвязной конфигурации – высокая скорость обмена файлами, к тому же при поломке одного компьютера другие участники процесса могут и далее осуществлять бесперебойную работу в сети.
Ввиду дороговизны такая сеть применяется очень редко и только там, где необходима высокая скорость и повышенная надежность работы (стратегические объекты).

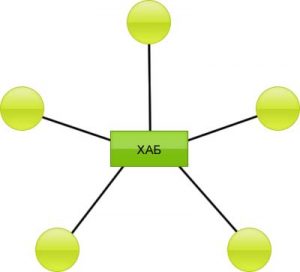

Звезда
В данном случае не нужно использовать много кабеля и дополнительные спецсредства, однако все абоненты могут быть удалены от концентратора (хаба) не далее чем на 100 метров. Разумеется, при выходе из строя хаба все компьютеры лишаются соединения, однако при поломке одного компьютера или отдельного канала связи сеть продолжает нормально функционировать.
В статье рассмотрены основные компоненты компьютерных сетей и виды компьютерных сетей
Сегодняшняя статья открывает новую рубрику на блоге, которая будет называться “Сети”. В данной рубрике будет освещаться широчайший круг вопросов, касающихся компьютерных сетей. Первые статьи рубрики будут посвящены разъяснению некоторых базовых понятий, с которыми вы столкнетесь при работе с сетью. А сегодня мы поговорим о том, какие компоненты потребуются для создания сети и какие существуют виды сетей.
Компьютерная сеть – это совокупность компьютерного и сетевого оборудования, соединенного с помощью каналов связи в единую систему. Для создания компьютерной сети нам потребуются следующие компоненты:
- компьютеры, имеющие возможности для подключения к сети (например, сетевая карта, которая есть в каждом современном ПК);
- передающая среда или каналы связи (кабельные, спутниковые, телефонные, волоконно-оптические и радиоканалы);
- сетевое оборудование (например, коммутатор или роутер);
- сетевое программное обеспечение (как правило, входит в состав операционной системы или поставляется вместе с сетевым оборудованием).
Локальные сети (Local Area Network – LAN) обладают замкнутой инфраструктурой до выхода на поставщиков услуг интернета. Термин “локальная сеть” может описывать и маленькую офисную сеть, и сеть большого завода, занимающего несколько гектаров. Применительно к организациям, предприятиям, фирмам используется термин корпоративная сеть – локальная сеть отдельной организации (юридического лица) независимо от занимаемой ею территории. Корпоративные сети являются сетями закрытого типа, доступ к ним разрешен только ограниченному кругу пользователей (например, сотрудникам компании). Глобальные сети ориентированы на обслуживание любых пользователей.
Глобальная сеть (Wide Area Network – WAN) охватывает большие географические регионы и состоит из множества локальных сетей. С глобальной сетью, которая состоит из нескольких тысяч сетей и компьютеров, знакомы все – это Интернет.
Системному администратору приходится иметь дело с локальными (корпоративными) сетями. Обычный пользовательский компьютер, подключенный к локальной сети, называется рабочей станцией. Компьютер, предоставляющий свои ресурсы для общего использования другим компьютерам сети, называется сервером; а компьютер, обращающийся к совместно используемым ресурсам на сервере – клиентом.
Существуют различные виды серверов: файловые (для хранения общих файлов), серверы баз данных, серверы приложений (обеспечивающие удаленную работу программ на клиентах), web-серверы (для хранения web-контента) и другие.
Загрузка сети характеризуется параметром, называемым трафиком. Трафик – это поток сообщений в сети передачи данных. Под ним понимают количественное измерение числа проходящих по сети блоков данных и их длины, выраженное в битах в секунду. Например, скорость передачи данных в современных локальных сетях может быть 100Мбит/с или 1Гбит/с
В настоящее время в мире насчитывается огромное количество всевозможного сетевого и компьютерного оборудования, позволяющего организовать самые различные компьютерные сети. Все многообразие компьютерных сетей можно разделить на несколько видов по различным признакам:
По территории:
- локальные – охватывают небольшие территории и располагаются внутри отдельных офисов, банков, корпораций, домов;
- региональные – образуются путем объединения локальных сетей на отдельных территориях;
- глобальные (интернет).
По способу связи компьютеров:
- проводные (компьютеры соединяются посредством кабеля);
- беспроводные (компьютеры обмениваются информацией посредством радиоволн. например, по технологии WI-FI или Bluetooth).
По способу управления:
- с централизованным управлением – для управления процессом обмена данных в сети выделяется одна или несколько машин (серверов);
- децентрализованные сети – не содержат в своем составе выделенных серверов, функции управления сетью передаются по очереди от одного компьютера другому.
По составу вычислительных средств:
- однородные – объединяют однородные вычислительные средства (компьютеры);
- неоднородные – объединяют различные вычислительные средства (например: ПК, торговые терминалы, веб-камеры и сетевое хранилище данных).
По типам среды передачи сети разделяются на оптоволоконные, с передачей информации по радиоканалам, в инфракрасном диапазоне, через спутниковый канал и т.д.
Вы можете встретить и другие классификации компьютерных сетей. Как правило, системному администратору приходится иметь дело с локальными проводными сетями с централизованным, либо децентрализованным управлением.
Метки: локальная сеть, сервер, сетевое оборудование
Для составления карты сети со всеми взаимодействующими с ней элементами используется качественное программное обеспечение по созданию схем компьютерных сетей вроде Lucidchart. Ниже представлено подробное описание схем и топологии компьютерных сетей, приведены определения, учебные пособия, примеры использования, значки и многое другое.
Читается за 13 мин.
Хотите создать собственную диаграмму? Попробуйте Lucidchart. Это быстро, легко и совершенно бесплатно.
Что такое схема компьютерной сети?
Схема компьютерной сети — это визуальное представление компьютерной или телекоммуникационной сети. На ней указываются как сами компоненты сети, так и средства взаимодействия между ними, включая маршрутизаторы, устройства, концентраторы, брандмауэры и т. д. Ниже приведен пример схемы локальной сети (LAN).

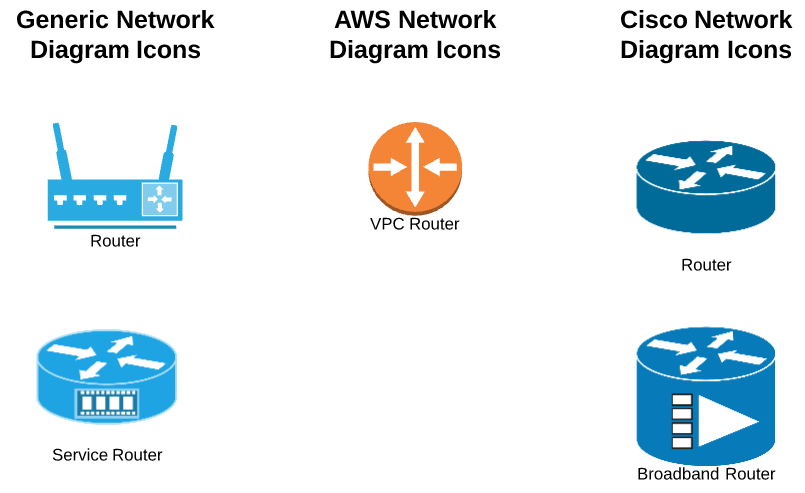

Маршрутизаторы

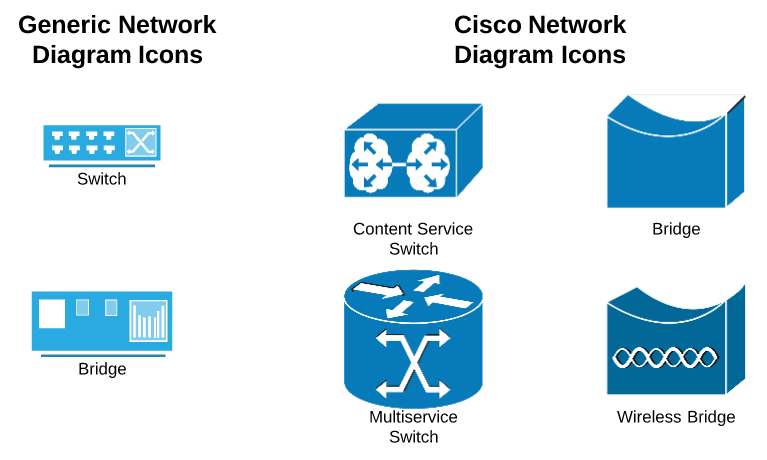

Маршрутизатор управляет трафиком между устройствами и сетями. Значки маршрутизатора встречаются на схемах компьютерных сетей чаще всего. Некоторые маршрутизаторы позволяют создавать беспроводную точку доступа или имеют широкополосный модем, что делает их полезнее коммутаторов во многих случаях применения.

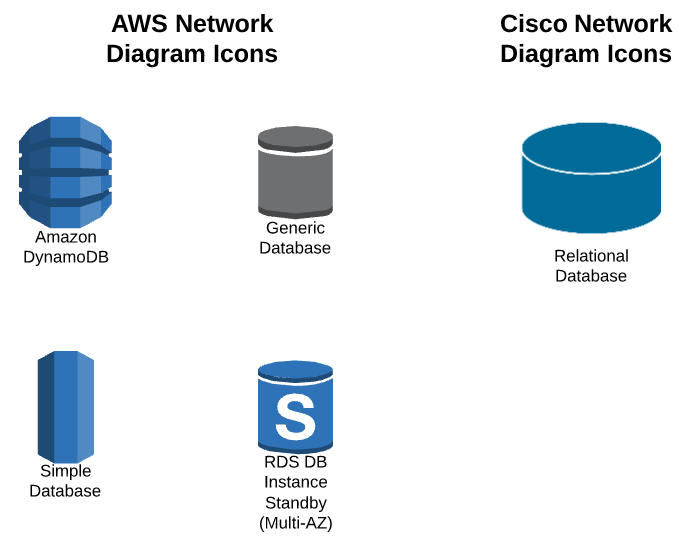

Базы данных
Базы данных (БД) используются для организации большого набора данных и могут обозначаться в стандартных сетях AWS и Cisco с помощью приведенных ниже фигур. Оцените свою сеть, чтобы определить, какая фигура базы данных подходит вам наилучшим образом. Фигуры базы данных выбирают в зависимости от потребности, например, фигуры операционной БД, специальной БД, внешней БД и базы данных гипермедиа. Фигуру базы данных выбирают также в зависимости от других факторов, таких как аппаратное средство с поддержкой БД (например, кластер серверов), язык запросов, используемый для доступа к такому средству (например, SQL).

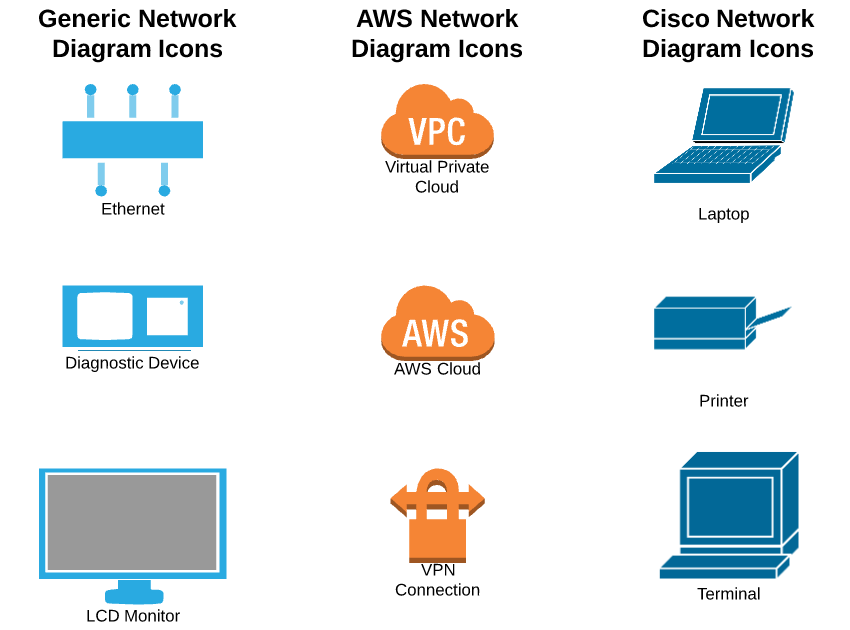

Соединители и устройства
Чтобы показать путь перемещения данных на схеме компьютерной сети, используйте фигуры соединителей. Выбор значка соединения зависит от типа трафика для маршрутизации. Для удобства моделирования каналов связи конкретной сети рекомендуем использовать разные значки устройств, например, ПК или телефон. Посмотреть больше фигур сетевых схем можно в библиотеках фигур Lucidchart для схем компьютерных сетей.
Как создать схему компьютерной сети
Как и в реальной сети, количество элементов на вашей схеме зависит от сложности ее реального прототипа. Для начала полезно нарисовать схему компьютерной сети на бумаге. Во-первых, составьте список всех компонентов (облако, серверы, клиенты, мейнфреймы, периферийные устройства, концентраторы, маршрутизаторы и т. д.), которые предполагается использовать на схеме. Затем нарисуйте линии между пунктами списка, чтобы посмотреть, как они будут соединены друг с другом. Старайтесь не допускать пересечения линий, чтобы точки соединения были четко видны.
Теперь, имея перед глазами общий план, можно приступить к построению схемы компьютерной сети с помощью программного обеспечения. Прежде чем создавать схему в программе вручную, обратите внимание на шаблон схемы компьютерной сети, который можно использовать как отправную точку для новой схемы. Убедитесь, что в выбранной программе имеются изображения для представления всех составляющих сети. В программе также должна присутствовать опция отображения на фоне линий разметки для быстрого выравнивания и позиционирования элементов на схеме.
Когда схема будет составлена, необходимо ее настроить. Сначала присвойте имена всем элементам на схеме, а затем измените шрифт и размер текста имен периферийных устройств, сделав их визуально отличными от имен внутренних компонентов системы. Для обозначения соединений попробуйте использовать линии разных цветов. Добавление таких элементов сделает схему более информативной. Когда ваша схема компьютерной сети будет готова, ее можно сохранить и распечатать. Если вы создали свою схему онлайн, вы сможете поделиться как самой схемой, так и ссылкой на нее и даже предоставить другим людям доступ для совместной работы над проектом.
Теперь, имея перед собой черновик схемы, используйте интуитивно понятное онлайн-приложение Lucidchart для создания ее цифровой версии. Начните с шаблона схемы компьютерной сети — в нем уже есть все значки и изображения, которые вам понадобятся для представления различных элементов сети. Если шаблон отличается от вашего проекта, нужно просто удалить из него лишние элементы. Для этого войдите в учетную запись и следуйте приведенной ниже инструкции. Еще не зарегистрированы? Оцените возможности Lucidchart бесплатно!

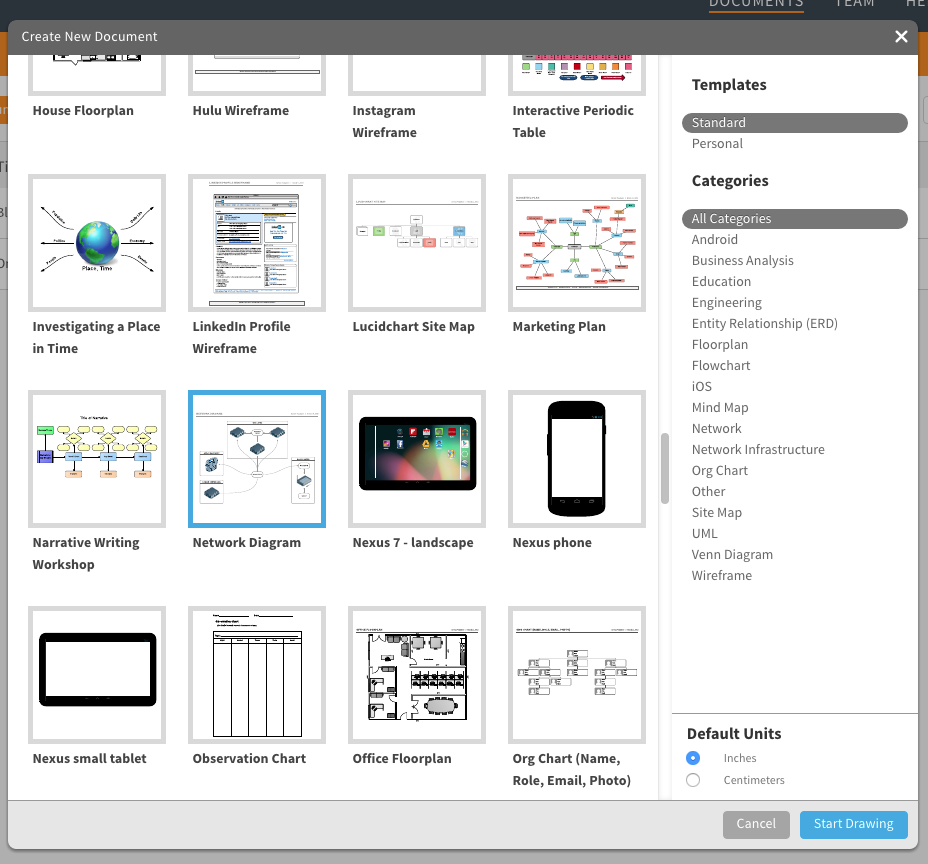

1. Выберите шаблон схемы компьютерной сети
В разделе «Документы» нажмите оранжевую кнопку «+ документ» и дважды щелкните мышкой по шаблону «Схема компьютерной сети».

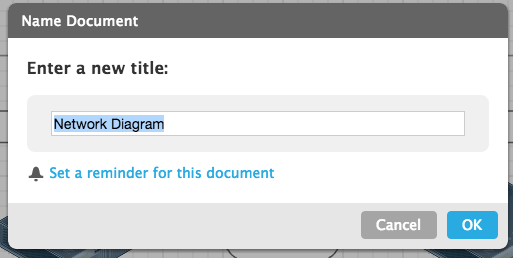

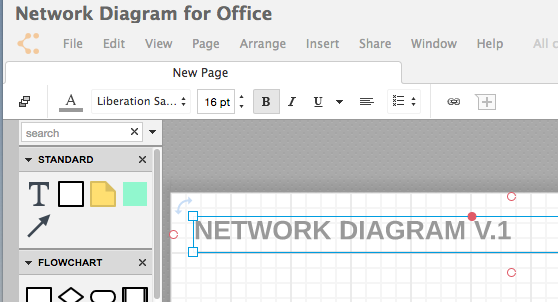

2. Укажите имя схемы
Нажмите на заголовок схемы в верхнем левом углу экрана. Когда откроется всплывающее окно, в текстовом поле укажите имя схемы и нажмите OK. Указанное имя появится в левом верхнем углу экрана.

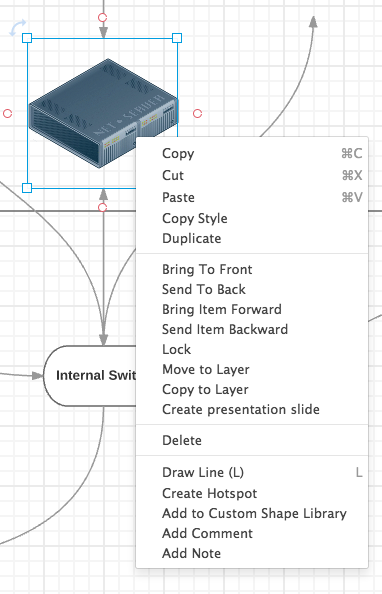

3. Удалите со схемы элементы, которые вам не потребуются
Шаблон — это только отправная точка, и, если в шаблоне схемы компьютерной сети присутствуют какие-то элементы, которые вы не планируете использовать в своей схеме, удалите их сейчас. Наведите курсор на элемент и щелкните по нему правой кнопкой мыши. Отобразится меню с параметрами, выберите «Удалить».
Совет: для удаления также можно просто нажать кнопку Delete на клавиатуре.

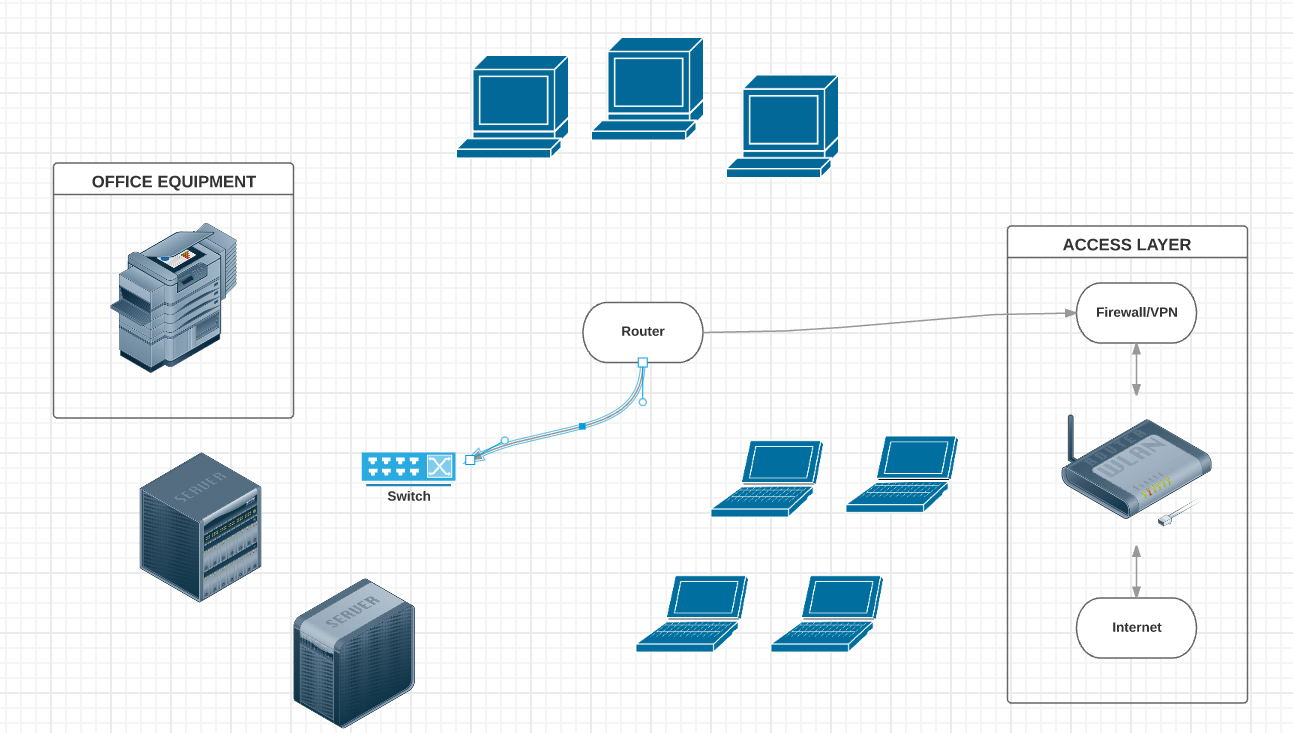

4. Добавьте на схему компоненты сети
В столбце в левой части экрана размещаются значки объектов из области компьютерной техники. Вы можете выбрать один из наших вариантов, стандартные значки, значки Cisco (базовый и расширенный), сеть, электронику, аудиооборудование или изображения из Bing. Чтобы быстро найти нужный значок, введите название необходимого сетевого устройства в поле поиска в левой верхней части экрана. Вы также можете прокрутить список изображений и значков вниз вплоть до нужного. Когда вы увидите необходимый значок, щелкните по нему и перетащите на экран.
(Примечание: на рисунках в качестве примера использованы различные значки/изображения, чтобы продемонстрировать все доступные варианты. Для соблюдения единообразия схемы следует использовать значки из одного набора).
5. Укажите имена элементов на схеме
Перед тем как добавлять сетевые соединения, давайте назовем элементы, добавленные на схему. Насколько вы могли заметить, сущности можно сгруппировать, нарисовав вокруг них квадрат. Посмотрите ниже инструкции о том, как добавлять текст и рисовать квадраты.

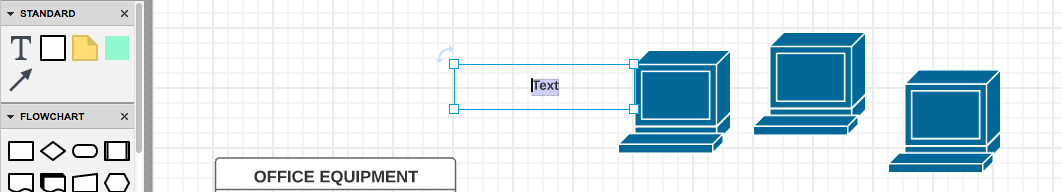

Добавление текста. Чтобы добавить текст на схему, прокрутите вниз список в столбце слева и найдите раздел «Стандарт», в котором вы увидите следующие значки: буква Т, квадрат, стрелка, примечание и цветное поле. Щелкните мышкой по значку с буквой Т и перетащите его в то место на схеме, где нужно добавить текст. Введите текст и настройте его формат, используя параметры меню для настройки цвета, шрифта, размера, начертания (полужирный и т. д.).

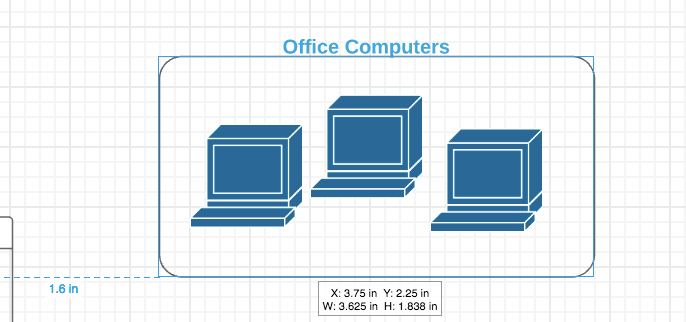

Группировка элементов с помощью контейнеров. В столбце слева прокрутите до раздела «Контейнеры». Выберите фигуру, которую вы хотите нарисовать вокруг группы элементов на схеме, щелкните по ней и перетащите ее в нужное место на схеме. Нажмите на фигуру — в углах фигуры отобразятся квадраты, которые позволяют изменить размер фигуры. Щелкните по углу и перетащите, чтобы увеличить или уменьшить контейнер. Ориентируйтесь на фоновую разметку при выравнивании элементов и указании размеров.

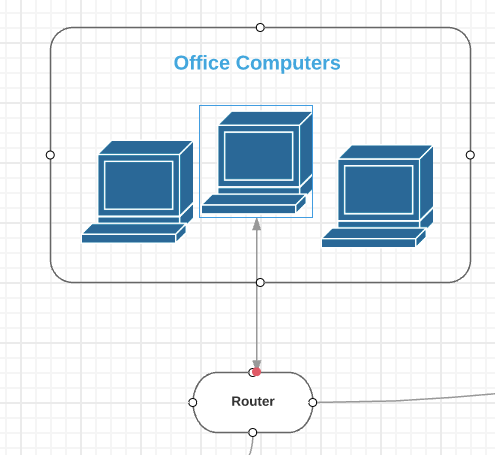

6. Нарисуйте соединения между компонентами
Дважды щелкните по любому из компонентов, затем щелкните по одному из кругов оранжевого цвета и, удерживая его, переместите в сторону соответствующего значка. Аналогичным образом нарисуйте все необходимые соединения на схеме компьютерной сети.
Совет: стиль стрелки можно настроить. Для этого щелкните по ней мышкой. В открывшемся меню нажмите на значок стрелки и выберите один из двух предложенных стилей. Чтобы изменить стиль всех стрелок на схеме, в меню «Правка» нажмите «Выбрать все», а затем выберите нужный стиль.
7. Добавьте заголовок и поделитесь созданной схемой
Заголовок в верхней части схемы совпадает с указанным вами именем файла схемы. Чтобы изменить имя на схеме, дважды щелкните по заголовку схемы и введите новое имя. Настроить шрифт и размер текста можно с помощью сочетаний клавиш, указанных в меню в верхней части экрана.

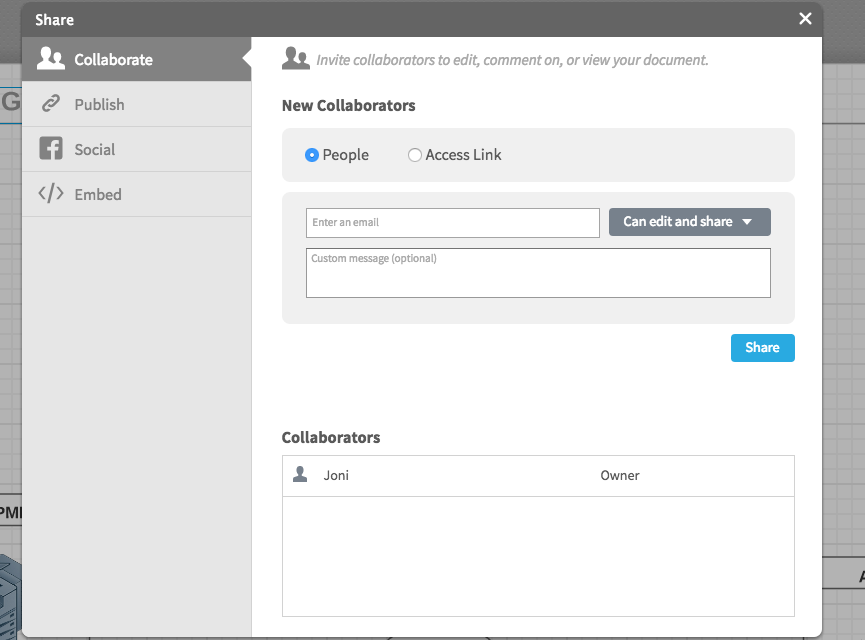

Вы легко можете поделиться своей схемой компьютерной сети с другими пользователями по электронной почте, с помощью ссылки, в социальных сетях (Facebook, Twitter, Google+ и LinkedIn) или разместить ее на сайте. Нажмите на голубую кнопку «Поделиться» в правом верхнем углу экрана — и перед вами откроется окно с опциями публикации. Укажите, как вы хотите поделиться своей схемой, и введите необходимую информацию.
Добавив участников в проект схемы, вы сможете совместно редактировать ее и координировать работу во встроенном чате (желтый значок с кавычками в правом верхнем углу экрана).
Шаблоны схем компьютерных сетей

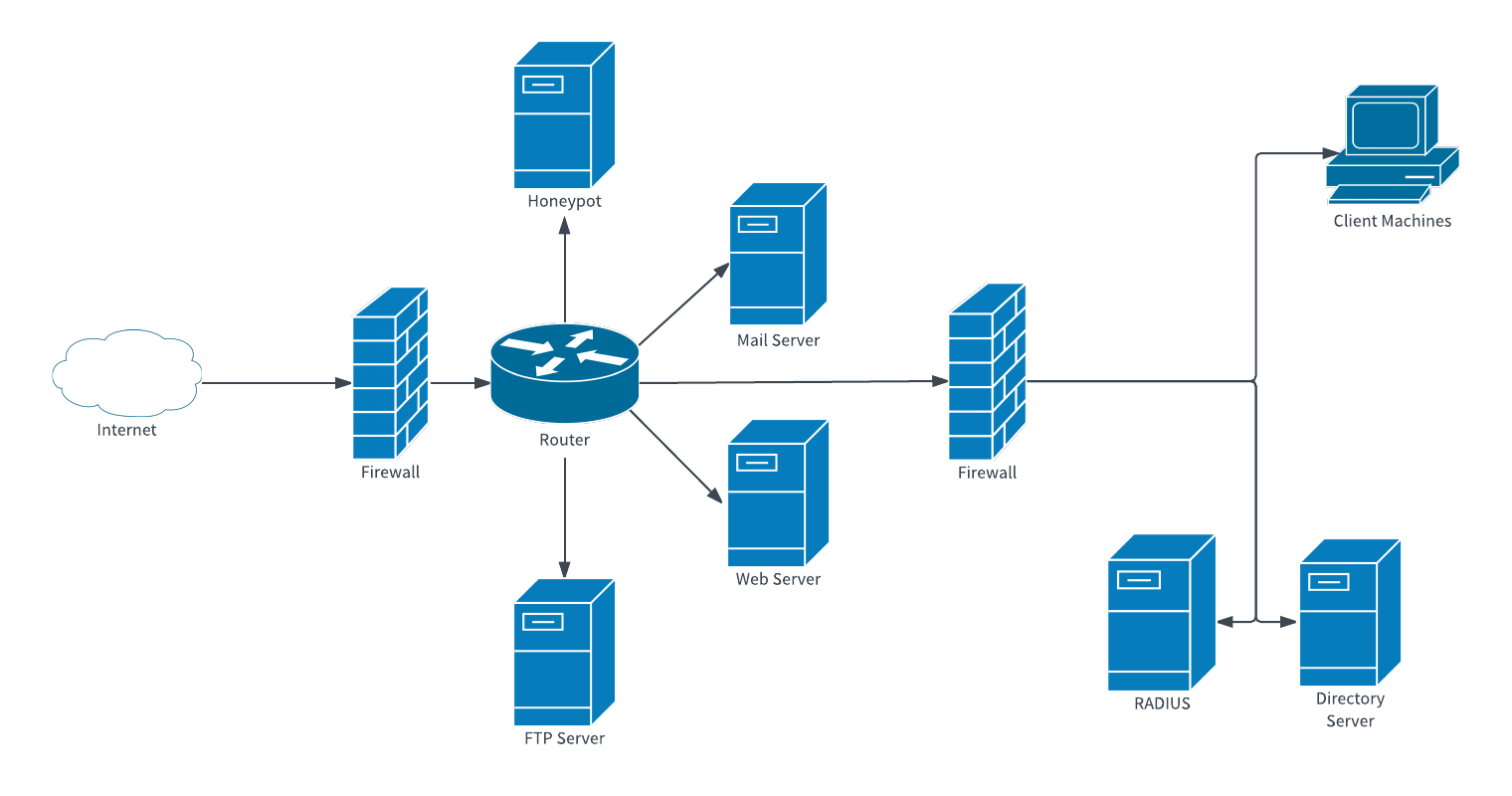

Шаблон схемы безопасности сети
На схеме безопасности сети указываются способы обеспечения безопасности, реализованные для защиты активов организации. Такая схема позволяет спроектировать защиту ценной информации при ее хранении и передаче. Убедитесь, что ваши данные надежно защищены — используйте данный шаблон схемы безопасности сети для вашей организации.

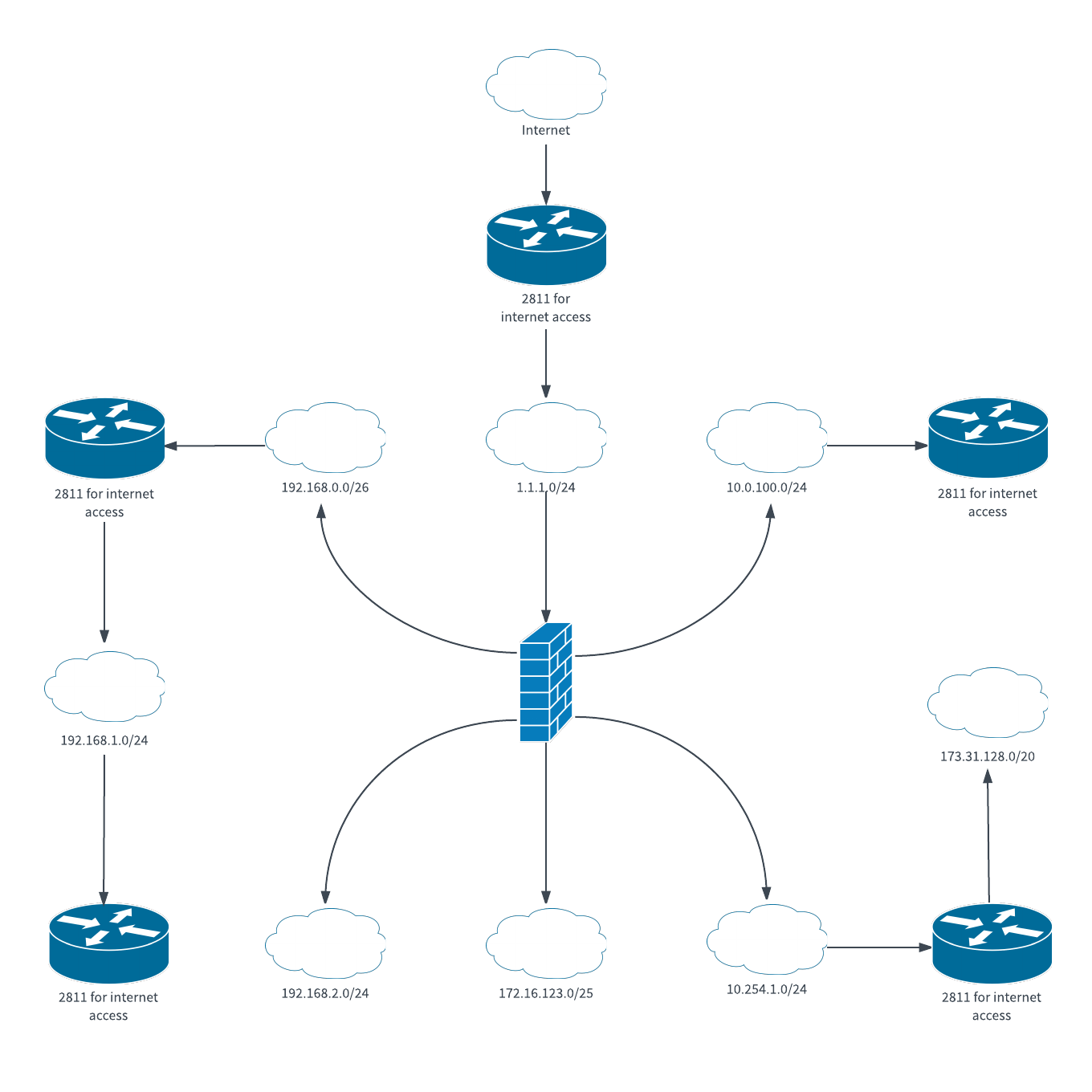

Шаблон логической схемы компьютерной сети
Логическая схема компьютерной сети отражает путь прохождения информации по сети, наглядно показывая подсети, сетевые устройства и протоколы маршрутизации. Такое визуальное представление полезно для оптимизации сети.

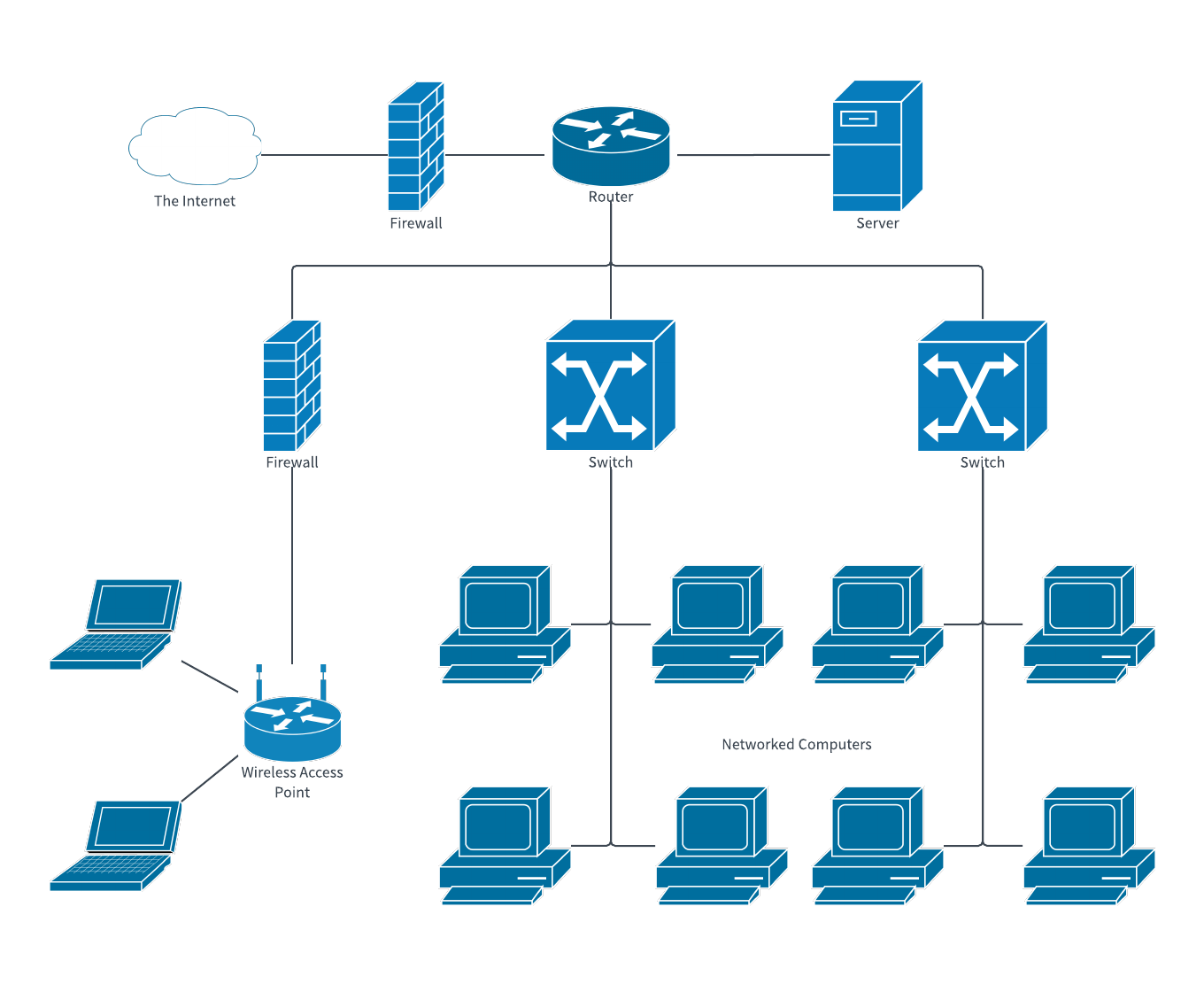

Шаблон схемы офисной компьютерной сети
Схема офисной сети отражает взаимосвязи между технологическими компонентами сети компании. Она позволяет увидеть, как взаимодействуют различные устройства, чтобы точно определить проблемные зоны, обеспечить оптимальную производительность и облегчить процесс обновления и дополнения.
