Владельцы автомобилей со штатными магнитолами либо с автомагнитолами, оснащенными минимальным количеством опций, стараются расширить функциональные возможности головного аудиоустройства.

p, blockquote<dp>1,0,0,0,0—>

p, blockquote<dp>2,0,0,0,0—>

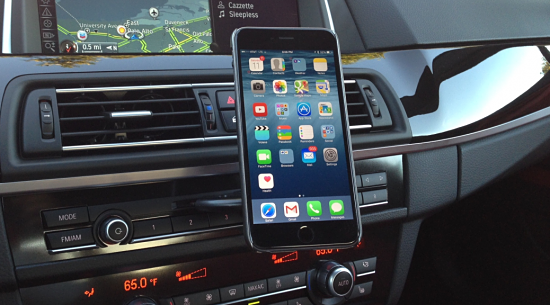

Наиболее эффективным способом является подключение телефона к магнитоле. Как это сделать и какой способ лучше выбрать разберем в данной статье.

p, blockquote<dp>3,0,0,0,0—> p, blockquote<dp>4,0,0,0,0—>

Как подключить смартфон через AUX-вход

h2<dp>1,0,0,0,0—> p, blockquote<dp>5,0,0,0,0—>

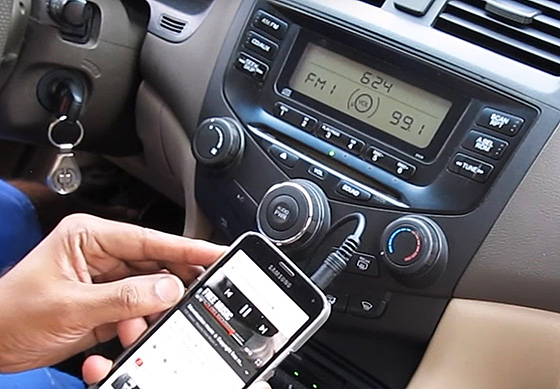

Подключение телефона через AUX-вход автомагнитолы является самым простым и доступным способом соединения.

p, blockquote<dp>6,0,0,0,0—>

Большинство современных автомобильных магнитол имеют линейный, или AUX, вход. Стандартное значение амплитуды сигналов по этому входу составляет от 250 mV до 1 Volt. Амплитуда сигналов выхода смартфона на наушники  — более 1 Вольта. Таким образом, выходного сигнала наушников вполне достаточно, чтобы «раскачать» усилитель автомобильной магнитолы на полную мощность.

p, blockquote<dp>7,0,0,0,0—>

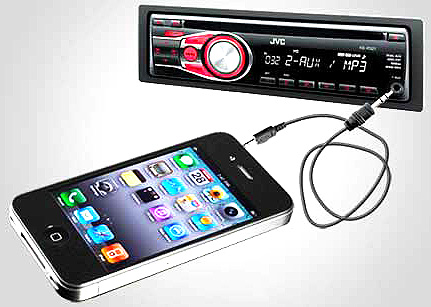

Для того, чтобы произвести подключение, необходимо приобрести аудиокабель. Современные смартфоны, в основном, оборудованы стандартным Jack-выходом на наушники. Android-телефоны имеют 4-х контактный Jack, крайний тонкий контакт которого служит для подключения микрофона. Он совместим со стандартным 3-х контактным Jack-разъемом, в котором нет микрофонного входа. В большинстве автомагнитол имеется 3,5 мм AUX-вход. Длина кабеля обычно выбирается от 1,0 до 2,0 метров. Длинный кабель необходим, если управлять play-листом будет пассажир, расположенный на заднем сидении.

p, blockquote<dp>8,0,0,0,0—> adsp-pro-1—>

AUX-соединение имеет следующие преимущества:

p, blockquote<dp>9,0,0,0,0—>

• универсальность;
• управление последовательностью воспроизведения с мобильника, на котором можно создать уникальный плейлист, в том числе, из видеофайлов;
• простота управления на сенсорном экране телефона;
• с помощью AUX-режима можно организовать громкую связь в автомобиле;
• возможность воспроизведения на простых магнитолах.

К недостаткам соединения относятся:

p, blockquote<dp>10,0,0,0,0—>

• необходимость корректировки уровней выходного сигнала смартфона и громкости магнитолы;
• во время воспроизведения через AUX-вход телефон не подзаряжается посредством USB (не рекомендуется ставить на зарядку устройство, подключенное через AUX-вход, в связи с возможностью  выхода из строя его звукового усилителя);
• прерывание воспроизведения музыки во время звонков и разговоров по телефону;

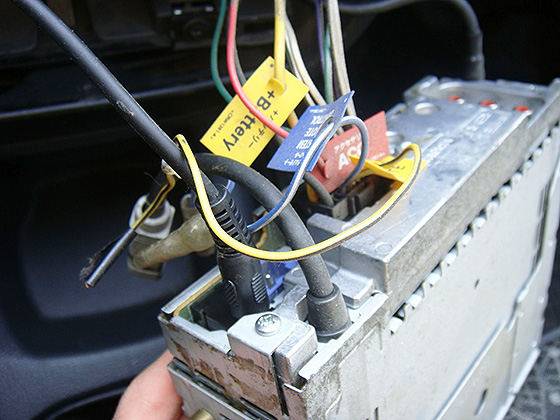

• в некоторых автомагнитолах AUX-вход находится на задней панели.

p, blockquote<dp>11,0,1,0,0—>

Если амплитуда выходного сигнала с телефона будет более 1 Вольта, это может привести к нелинейным искажениям (обычно в виде хрипа звука), формируемыми входными каскадами AUX-входа. При согласовании уровней необходимо установить уровень громкости мобильного устройства в минимальное положение, громкость автомагнитолы – в максимальное. Затем включают воспроизведение музыки на телефоне, и увеличивают громкость на мобильном устройстве до достижения максимального уровня звучания в динамиках автомобиля.

p, blockquote<dp>12,0,0,0,0—>

p, blockquote<dp>13,0,0,0,0—>

При воспроизведении через AUX-вход, на автомагнитоле должен быть установлен соответствующий режим.

p, blockquote<dp>14,0,0,0,0—>

Видео — активация режима AUX в магнитоле SWING Skoda Octavia:

p, blockquote<dp>15,0,0,0,0—>

p, blockquote<dp>16,0,0,0,0—>

Подключение через USB-вход

h2<dp>2,0,0,0,0—> p, blockquote<dp>17,0,0,0,0—>

При подключении телефона через USB-вход магнитолы соединение происходит через  цифровой выход-вход, а не аналоговый, как в предыдущем варианте. Для подключения понадобится универсальный кабель.

p, blockquote<dp>18,0,0,0,0—>

p, blockquote<dp>19,0,0,0,0—>

После подключения в разъемы телефона и автомагнитолы соответствующих контактов кабеля, на мобильном устройстве появляется сообщение «USB-соединение», требуется выбрать режим «передача данных». На магнитоле устанавливается режим воспроизведения USB.

p, blockquote<dp>20,0,0,0,0—> adsp-pro-7—>

p, blockquote<dp>21,0,0,0,0—>

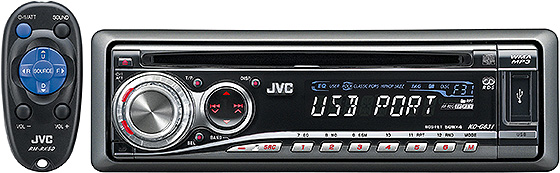

Как правило, USB-port находится на лицевой панели автомагнитолы.

p, blockquote<dp>22,1,0,0,0—>

Преимущества воспроизведения через USB-порт:

p, blockquote<dp>23,0,0,0,0—>

• телефон используется только как запоминающее устройство, сохраняя все свои функции;
• во время воспроизведения во многих устройствах происходит зарядка мобильного устройства;
• нет необходимости согласования уровней воспроизведения.

К недостатку следует отнести тот факт, что многие автомагнитолы (преимущественно до 2000-х годов выпуска) не могут найти аудиофайлы в сложной иерархии памяти телефона.

p, blockquote<dp>24,0,0,0,0—>

Новые автомобильные магнитолы позволяют организовать управление воспроизведением по USB-входу таким образом, что управление последовательностью плейлиста будет осуществляться с мобильного устройства.

p, blockquote<dp>25,0,0,0,0—>

Как подключить телефон к магнитоле через блютуз

h2<dp>3,0,0,0,0—> p, blockquote<dp>26,0,0,0,0—>

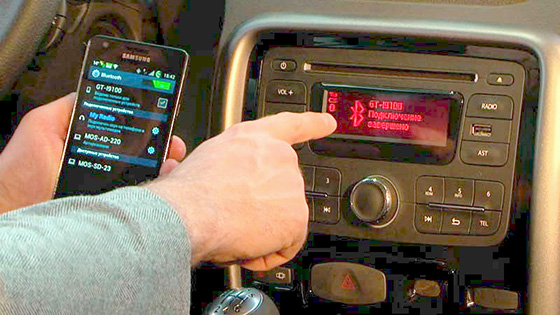

Подключение посредством Bluetooth-соединения можно организовать в том случае, если в телефоне и магнитоле есть соответствующие функции. Проверить есть ли в автомагнитоле такая функция, можно в меню.

p, blockquote<dp>27,0,0,0,0—>

p, blockquote<dp>28,0,0,0,0—>

Также необходимо проверить, чтобы оба устройства имели одинаковые протоколы связи по Bluetooth (в том числе, А2DP). В современных магнитолах такой протокол обычно поддерживается, Смартфоны прежних лет выпуска могут не поддерживать потоковое воспроизведение.

p, blockquote<dp>29,0,0,0,0—>

Если магнитола не поддерживает блютуз, можно приобрести Bluetooth-dongle (адаптер), в этом случае соединение происходит с помощью такого дополнительного устройства.

p, blockquote<dp>30,0,0,0,0—>

Связь магнитолы с телефоном посредством блютуз можно организовать, как со стороны телефона, так и со стороны автомагнитолы. При этом оба устройства должны активировать Bluetooth. Затем необходимо на одном из устройств осуществить поиск всех устройств Bluetooth в радиусе действия связи. Далее выбрать соответствующее устройство, дать запрос на соединение, обменяться кодом.

p, blockquote<dp>31,0,0,0,0—> adsp-pro-2—>

Видео — как подключить телефон к штатной магнитоле в машине NISSAN TIIDA, NOTE, QASHQAI:

p, blockquote<dp>32,0,0,0,0—>

p, blockquote<dp>33,0,0,1,0—>

Преимущества Bluetooth-соединения: не требуется кабель, беспроводная связь.

p, blockquote<dp>34,0,0,0,0—>

Недостатки: сложность настройки подключения, возможность помех.

p, blockquote<dp>35,0,0,0,0—>

Меры предосторожности при подключении

h2<dp>4,0,0,0,0—> p, blockquote<dp>36,0,0,0,0—>

При соединении по AUX-входу нежелательно одновременно производить зарядку телефона, имеются случаи выхода из строя каскадов усилителя телефона при неисправной электропроводке и магнитолы.

p, blockquote<dp>37,0,0,0,0—>

Не подключайте AUX-выход телефона к автомагнитоле при максимальной громкости на телефоне.

p, blockquote<dp>38,0,0,0,0—>

При подключении телефона к автомагнитоле посредством USB –входа желательно убедиться, что не нем напряжение не превышает 5 Вольт, иначе USB-port телефона или подзарядный модуль могут выйти из строя.

p, blockquote<dp>39,0,0,0,0—>

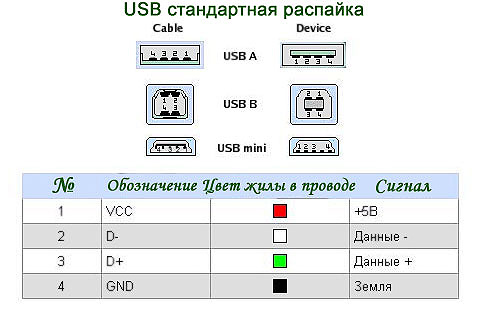

Для этого необходимо проверить напряжение между 1 и 4 выводами USB-разъема. Оно должно быть 5 Вольт. Это можно сделать с помощью мультиметра.

p, blockquote<dp>40,0,0,0,0—>

p, blockquote<dp>41,0,0,0,0—>

Разбираемся кому можно устанавливать знак Инвалид на автомобиле и какие преимущества он дает.

По каким параметрам следует выбирать рации для автомобиля при поездках на дальние расстояния.

В каких случаях может гореть значок ABS https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/gorit-abs.html на панели приборов.

p, blockquote<dp>42,0,0,0,0—>

Видео — как подключить телефон к магнитоле в машине через блютуз-адаптер:

p, blockquote<dp>43,0,0,0,0—> p, blockquote<dp>44,0,0,0,1—>

after—>Может заинтересовать:Сканер для самостоятельной диагностики автомобиляДобавить свою рекламуСравнить стоимость ОСАГО для своего автоДобавить свою рекламуВыбрать видеорегистратор: незаменимый гаджет для водителяДобавить свою рекламуНекоторые водители предпочитают видеорегистратор в виде зеркалаДобавить свою рекламу</dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp></dp>

Подключить Интернет в автомобиле можно разными способами. Эта статья об организации подключения к Всемирной сети, начиная со смартфона и заканчивая установкой комплекта спутникового оборудования.

Способы установки Интернета в автомобиле

Смартфон или планшет

Чтобы быстро сделать Интернет в машине, можно воспользоваться смартфоном или планшетным компьютером. Необязательно покупать очень дорогие устройства. Достаточно быть владельцем смартфона или планшета на Android, имеющего всё необходимое для приёма и раздачи Интернета и способного работать в качестве точки доступа.

Для включения этого режима необходимо перейти в меню настроек и выполнить несколько простых действий.

Найдите подменю «Общий доступ» — «Беспроводные сети» и зайти во вкладку «Режим модема». В настройках будет представлено несколько пунктов, включая необходимый – «Точка доступа Wi-Fi». После нужно подключить магнитолу к новой сети.

Wi-Fi интернет с помощью телефона или планшета – это удобно и просто. Однако устройство, работающее в режиме точки доступа, будет быстро разряжаться. Необходимо иметь безлимитный или с большим количеством гигабайт тариф. Ещё один недостаток — при поездке за городом мобильное устройство или планшетный компьютер может потерять сигнал.

Можно использовать телефон в качестве Bluetooth-модема. Этот вариант применяется на устаревших моделях мобильных устройств с операционными системами вроде Symbian и Windows Mobile. При этом телефон будет раздавать Интернет в обычном режиме. Для подключения к сети другие устройства должны иметь Bluetooth-модуль.

Ноутбук

Для подключения машины к Интернету подойдут ноутбуки со встроенными и внешними модемами. Главный недостаток этого способа – большие размеры устройства по сравнению с телефоном. Зато ноутбук имеет более ёмкий аккумулятор и лучше принимает сигнал.

Чтобы организовать автомобильный Интернет с помощью ноутбука на базе Windows, необходимо перейти в меню «Параметры», найти вкладку «Сеть и Интернет». Затем отыскать настройку «Мобильный хот-спот» и разрешить использование онлайн-соединения на других устройствах.

USB-модем

USB-модем с функцией Wi-Fi – конструктивно простое оборудование для Интернета в авто. Это устройство в виде «флешки», которое вставляется в USB-разъём автомагнитолы или мультимедийно-навигационной системы. Главные достоинства модема – компактность и неприметный вид.

Автовладелец получает постоянный доступ в Интернет, так как модем остаётся в салоне. 4G- или 3G-модем в автомобиль позволяет использовать отдельную сим-карту, рассчитанную только на выход в онлайн. Вы можете выбрать выгодный тариф без пакета звонков и SMS.

Недостатки такого Интернет-соединения – невысокое качество сигнала приёма и передачи, небольшое количество подключаемых устройств.

Полезный совет: Лучше покупать универсальные модемы. Устройства, привязанные к одному оператору, стоят дешевле, но предлагают меньший функционал. В частности, не позволяют заменить сим-карту. Это непринципиально для жителей города. Однако активным путешественникам лучше иметь в запасе альтернативные варианты. Бывает, когда в определённой местности пропадает сигнал одного оператора, зато всё в порядке с другой сетью.

Подключение модема в машине зависит от типа устройств. Встречаются USB-модемы, которые подключаются только к ноутбуку. Управление осуществляется через операционную систему компьютера. Такие модемы не подойдут для работы в машине, так как не являются автономными.

Необходимы устройства для раздачи Wi-Fi. Одни просто вставляются в разъём автомагнитолы, навигационной системы, телевизора в машине и настраиваются автоматически. Другие модели требуют предварительного подключения к компьютеру для регулировки параметров.

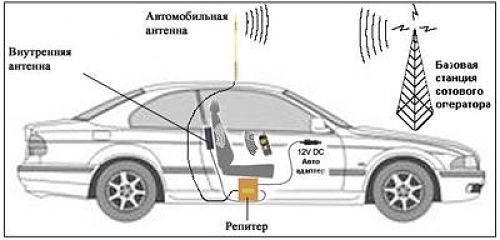

Чтобы USB-модем работал эффективнее в авто, купите усилитель Интернет-сигнала. Это необходимо людям, часто выезжающим из города. В сельской местности нередко пропадает сигнал. Антенна-усилитель 3G-модем может обеспечить более стабильную связь и высокую скорость онлайн-соединения.

OBD-II

OBD-II – приборы со встроенным Wi-Fi-модулем и предназначены для подключения к одноимённому порту в целях выполнения диагностических работ. Позволяют выявить ошибки. В силу функциональности устройства OBD-II могут раздавать Wi-Fi. Таким образом, создаётся автомобильная точка доступа для выхода в Интернет без USB-модема.

Помимо выхода во Всемирную Сеть, автовладелец получает доступ к различной информации. Производители вроде Delphi Connection Systems выпускают приложения для смартфонов и предоставляют данные о перемещении машины. Владелец отслеживает автомобиль в режиме реального времени и просматривает информацию о прошлых перемещениях.

Среди недостатков OBD-II отметим высокую стоимость при качестве связи, сравнимом с телефоном и USB-модемом. Цена на диагностические приборы с Wi-Fi-модулем и широким функционалом может доходить до 4-5 тыс. рублей. Автомобильный Wi-Fi-роутер стоит дешевле.

Стационарный модем Wi-Fi и маршрутизатор

Беспроводной маршрутизатор или роутер в автомобиле – устройство, отличающееся функциональностью, надёжностью работы и высоким качеством связи. Ловит сигнал сотовых операторов. Часто требует стационарной установки, поэтому не подходит для перемещения из одного автомобиля в другой.

Но бывают исключения из правил, предполагающие мобильность. Это можно сравнить с видеорегистраторами, в комплекте с которыми предусмотрено 2 крепления (основания на 3M-скотче).

Главные достоинства стационарного модема и маршрутизатора — сильный и стабильный Wi-Fi-сигнал, высокое качество Интернет-соединения. В оборудовании часто предусмотрены UBS-порты для локального подключения других устройств, например, телефона без модуля беспроводной передачи данных. Вай-Фай адаптер в машину также может иметь LAN-разъём для ноутбука.

Обратите внимание, что настройка модема сложнее и требует больше времени, если сравнивать с обычным UBS-устройством.

Беспроводной маршрутизатор не требует покупки дополнительных усилителей сигнала.

Минусы модема — крупные размеры и цена.

Как подключить магнитолу к Интернету?

Разберём на примере обычной автомагнитолы на базе Android.

1. Устанавливаем модем в USB-разъём.
2. Переходим в меню «Настройки» — «Мобильная сеть» в автомобильной магнитоле. Необходимо найти подменю «Точки доступа APN».
3. Выбираем пункт «Новая точка доступа». Даём название сети, вводим параметры оператора.
4. Нажимаем на кнопку «Сохранить».
5. Делаем активной настроенную APN.
6. Перезагружаем магнитолу.

Настройка завершена.

Что такое автомобильный мобильный спутниковый интернет?

Мобильный спутниковый Интернет позволяет получить стабильное онлайн-соединения в любой точке России и других странах и пользоваться веб-ресурсами и корпоративными приложениями, получать и передавать информацию в тех местах, где нет сети мобильных провайдеров. Отличается более высокой эффективностью действия, чем USB-модем и автомобильный роутер.

Этот вариант организации подключения к Всемирной сети открывает доступ к разным функциям. Например, позволяет организовать видеонаблюдение в автомобиле через Интернет на основе камер с Wi-Fi-модулем.

Для подключения спутникового Интернета требуется комплект оборудования. Антенна может устанавливаться на крыше или внутри транспортного средства. В первом случае устройство должно обладать пыле- и влагозащитой, полной водонепроницаемостью, способностью стабильной работы в широком температурном диапазоне.

Основные недостатки автомобильного спутникового Интернета — стоимость оборудования и сложность подключения. Монтаж и настройку проводят в сервисных центрах.

Какой вариант выбрать?

Спутниковый интернет в машине – дорогое удовольствие. Однако если требуется высококачественное соединение, независимо от местоположения транспортного средства, то этот вариант оптимальный. Для менее искушенных пользователей достаточно стационарного модема. Для стабильного онлайн-соединения в черте города хватит простого смартфона.

Видео: Подключение 4G 3G Интернета в автомобиле

19 июля 2018

К хорошему быстро привыкаешь, поэтому, купив себе новый автомобиль без Bluetooth (в прошлом он был), я сразу же озадачился вопросом, как подключить свой смартфон к аудиосистеме. В процессе его решения я познакомился с интересными девайсами и сегодня расскажу, какие варианты подключения возможны и сколько они стоят.

Приступим!

Кабель AUX, или решаем вопрос бюджетно

Самый дешевый и самый быстрый способ подключить смартфон к аудиосистеме авто – купить в ближайшем ларьке, салоне связи, компьютерном магазине или любом другом подходящем месте кабель AUX, то есть провод со штекерами mini-jack 3.5 мм с двух сторон. Именно так я и поступил, сев за руль нового автомобиля.

Стоимость таких кабелей начинается примерно от 50 рублей и зависит от длины и качества исполнения. Качественные варианты продаются в том же DNS за 200-300 рублей.

Перед покупкой не забудьте убедиться в наличии порта в вашем автомобиле!

Плюсы:

• Низкая цена
• Доступность в магазинах
• Хороший звук при условии качественного кабеля

Минусы:

• Каждый раз смартфон нужно подключать и отключать
• Лишний провод в районе торпедо
• Не подойдет смартфонам без разъема 3,5 мм

Стоимость:

• От 50 рублей

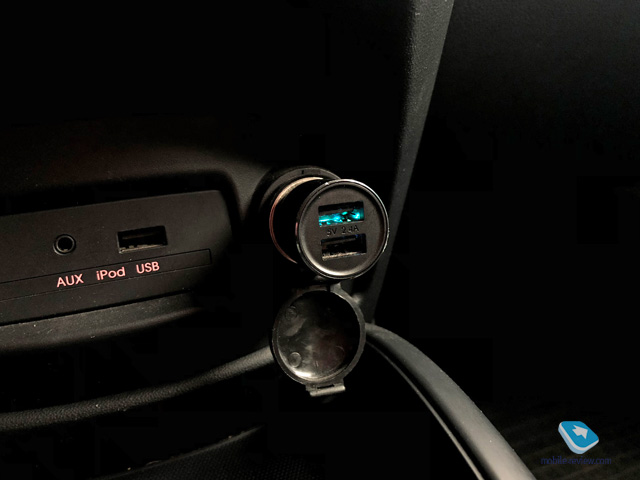

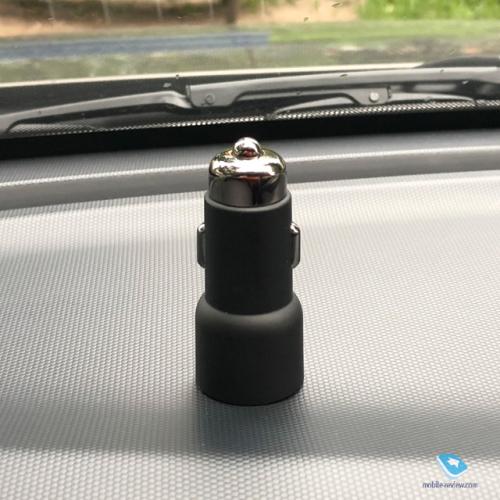

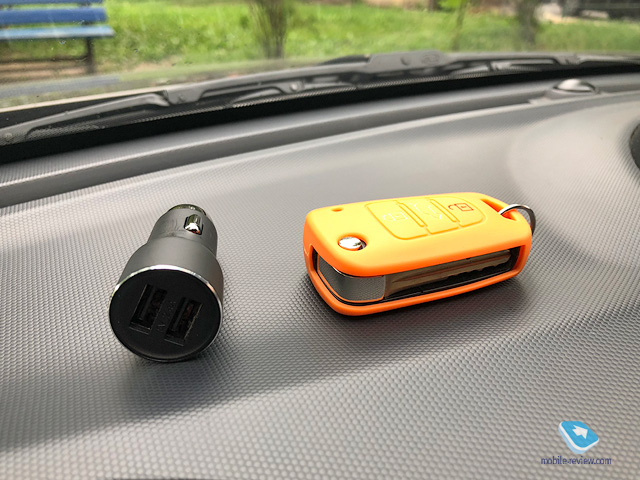

Bluetooth FM-трансмиттер, или создаем свою радиостанцию

AUX-кабель изначально рассматривался мной как временный вариант, так как постоянно подключать смартфон физически не хотелось. Вспомнив, что у Xiaomi есть линейка Bluetooth FM-трансмиттеров Roidmi, я тут же заказал последнюю модель Roidmi 3S.

Принцип работы следующий: вы соединяете смартфон с трансмиттером по Bluetooth, а он, в свою очередь, транслирует звук на FM-частоте, то есть нам остается лишь поймать нужную волну в режиме радиоприемника. Трансмиттеры Roidmi от Xiaomi умело маскируются под обычную автомобильную зарядку – тут есть 2 USB-порта с суммарной мощностью на 17 Вт. Вот такое устройство 2 в 1.

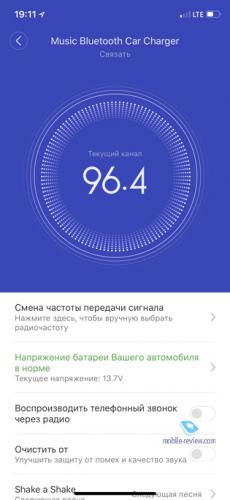

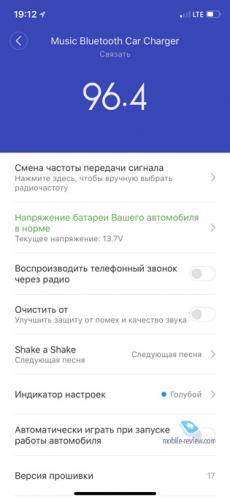

Настройка трансмиттера осуществляется с помощью приложения Roidmi, оно доступно как в Google Play, так и в App Store.

Я предполагал, что передаваемый по FM-звук будет не самого лучшего качества, но все же надеялся на «магию Xiaomi». И её не случилось. Звук действительно глуховат, появляются шумы на высокой громкости, даже на штатных колонках музыка звучит не очень качественно. Однако отмечу, что на низкой и средней громкости, особенно если не выкручивать звук в смартфоне на максимальную громкость, а пользоваться регулировкой на аудиосистеме, качество сносное. На форумах говорят, что предыдущая модель Roidmi 2S звучит лучше, и советуют покупать именно её, но я проверять не стал, продолжив поиски более интересного решения.

Плюсы:

• Подойдет к любой машине, у которой есть FM-тюнер и розетка-прикуриватель
• Полное отсутствие проводов
• Простота настройки
• Выполняет функцию автомобильной зарядки (2 USB-порта общей мощностью 17 Вт, максимум 12 Вт на один).
• Возможность обновления прошивки

Минусы:

• Плохой звук на громкости выше среднего
• Неприятный звонкий звук уведомления при подключении смартфона

Стоимость:

• Около 1 300 рублей

Bluetooth-AUX ресивер, или получаем качественный звук без проводов

Продолжив изучать вопрос, я наткнулся на Bluetooth-AUX ресиверы. Принцип их действия схож с трансмиттерами, только вместо FM-частоты используется проводное соединение через разъем AUX.

Отмечу, что даже на AliExpress заточенных на использование в автомобиле Bluetooth-ресиверов не так уж и много, а в российской рознице их искать вообще бесполезно. Но, несмотря на это, мне удалось найти практически идеальный девайс – Kript Bluetooth Car Kit.

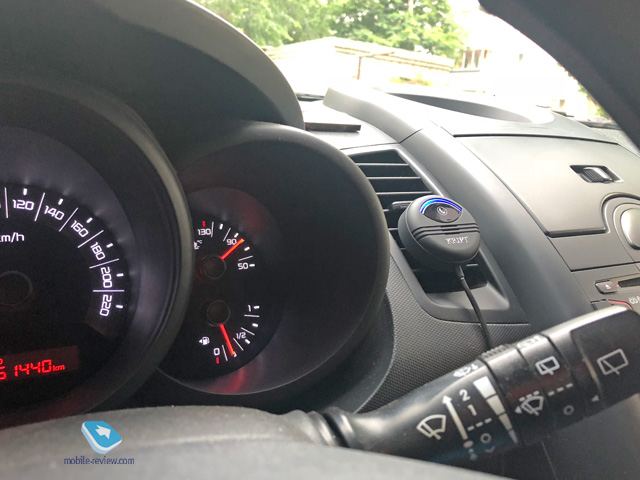

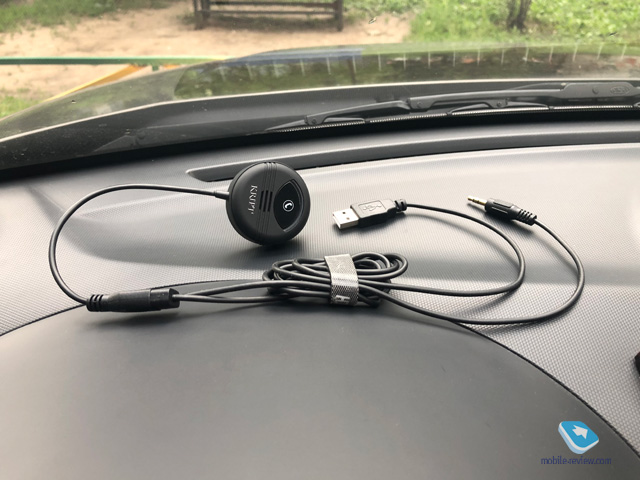

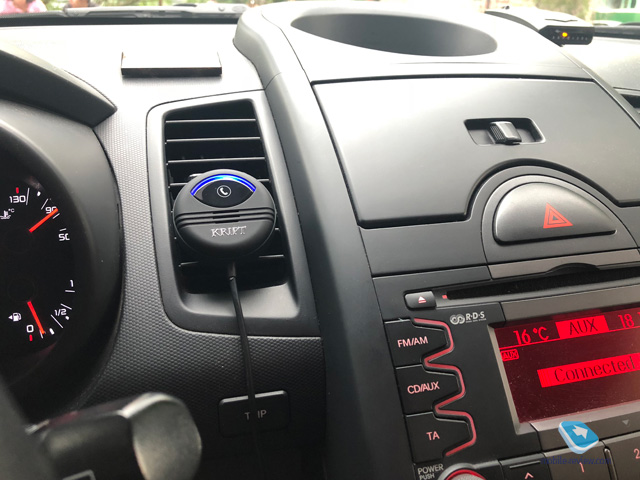

Устройство выглядит следующим образом.

На лицевой части гаджета находятся светодиод, оповещающий о статусе подключения, и многофункциональная кнопка, с помощью которой можно ответить на вызов, завершить звонок, включить музыку, поставить ее на паузу, переключить трек или задействовать голосовой набор. Под кнопкой – сетка микрофона, используемого при голосовых вызовах. Хотя производитель и заявляет качественное шумоподавление и кристально чистый звук, мои собеседники часто бывают с этим не согласны.

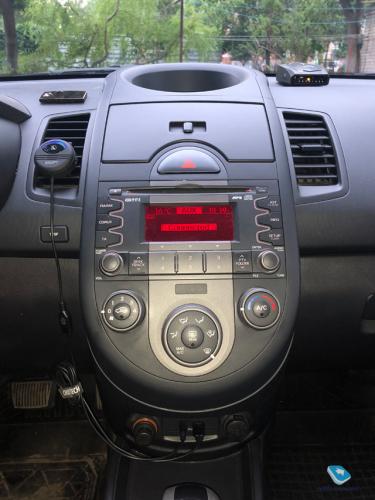

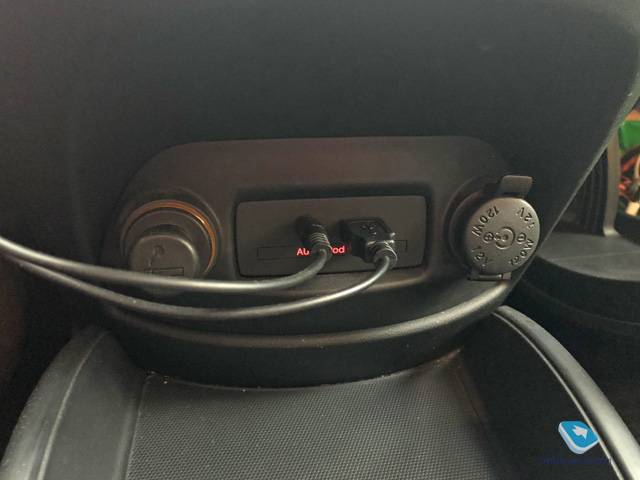

Из гаджета выходят два провода – USB для подачи питания и штекер 3,5 мм для соединения с AUX-портом аудиосистемы. В комплекте идет автомобильный блок питания в прикуриватель, но я питаю Kript Bluetooth Car Kit от штатного USB-порта для флешек, мощности хватает.

А теперь о самом главном – звуке. К нему претензий нет. Музыка воспроизводится чисто, как будто используется прямое соединение через AUX. Владельцев Android-смартфонов порадует поддержка кодека Apt-X, благодаря которому передача звука по Bluetooth будет идти практически без сжатия. Но и в паре с iPhone все очень неплохо.

Ресивер автоматически включается при подаче питания, а также самостоятельно подключается к последнему известному устройству. Звонки начинают переадресовываться на Kript Bluetooth Car Kit сразу, а для воспроизведения музыки необходимо один раз нажать на многофункциональную кнопку, тогда запустится последняя композиция. Двойное нажатие включает следующий трек, тройное – предыдущий.

Этот девайс решил все мои задачи, поэтому смело могу рекомендовать его к покупке.

Плюсы:

• Качественный звук, поддержка кодека Apt-X
• Работа в режиме Hands Free
• Совместимость со всеми аудиосистемами, где есть AUX
• Богатая комплектация с автомобильным блоком питания и двумя видами крепления (зажим для дефлекторов и двухсторонняя наклейка на панель)
• Автоподключение после включения зажигания

Минусы:

• Нет автовоспроизведения музыки, необходимо нажимать клавишу
• Никуда не спрятать провод
• Не самое лучшее качество микрофона во время разговора

Стоимость:

• Около 1 800 рублей

Заключение

В конце хотелось бы отметить, что указанные решения являются бюджетными вариантами доработки штатных головных устройств. Если бюджет позволяет, то можно поискать головное устройство с Bluetooth, цена на такие варианты начинается от 5 000 рублей. Но это уже тема для отдельного материала.
